Comment insérer des animations SOLIDWORKS Composer dans un PDF

Ce flux de travail a été développé en réponse aux demandes des clients de GoEngineer pour un flux de travail universel, semi-interactif,SOLIDWORKS ComposerDocument pouvant être ouvert par presque tous les ordinateurs équipés d'Adobe Acrobat Reader. Il s'agit de l'une des nombreuses options de distribution de contenu 3D enrichi via Composer. Les étapes suivantes illustrent le passage simple du type de fichier smg de SOLIDWORKS Composer au type de fichier Flash FLV requis pour l'insertion dans un document/modèle PDF. Les instructions suivantes ont été élaborées à l'aide de nombreux blogues, de mon expérience personnelle et des fichiers d'aide Adobe, avec un merci spécial à Matt Morgan A.E., de GoEngineer. La plupart des étapes suivantes, bien qu'en dehors du soutien technique standard, ont permis de générer avec succès des documents PDF enrichis qui ont été visualisés sur des ordinateurs très anciens comme sur des postes de travail robustes.

Logiciel requis

• SOLIDWORKS Composer
• VirtualDub (gratuit) ou similaire
• Windows Movie Maker ou similaire (Camtasia)
• Adobe Acrobat PRO

Dans SOLIDWORKS Composer

Ouvrez le fichier contenant l'animation smg.

• Définir la taille du papier, l'aspect et la taille = 16x9 définis dans le fichier, les propriétés, les propriétés du document, l'espace papier, référencez les emplacements dans la boîte de dialogue Outils\Options\Emplacements des fichiers.




• Allez à l'atelier d'images haute résolution, définissez la résolution à 1280x720 ppp 70 (HD), sélectionnez l'onglet multiple et vérifiez l'animation, définie à 30 FPS.
• Sauvegarder au format de fichier png dans un dossier propre, cela peut prendre un certain temps selon la taille.

*À partir de ce moment, le processus est en dehors du contrat de soutien/entretien standard.*

*Utilisez VirtualDub (logiciel gratuit) pour assembler les images afin de créer l'animation

Paramètres de VirtualDub

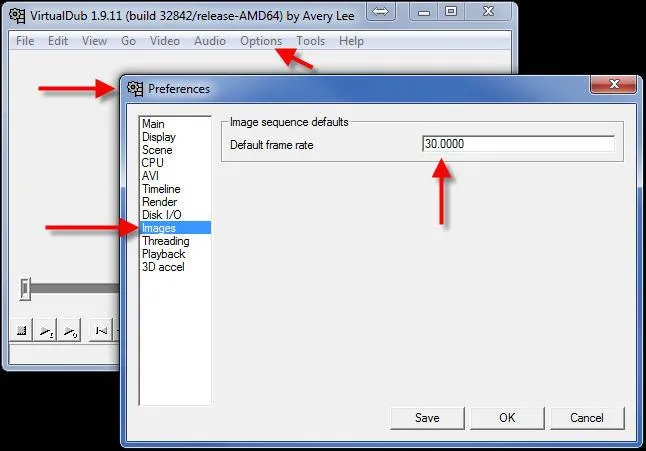

• Options, Préférences, images = 30 (identiques à ce qui est défini dans SOLIDWORKS).




• Vidéo, fréquence d'images = 30 FPS.

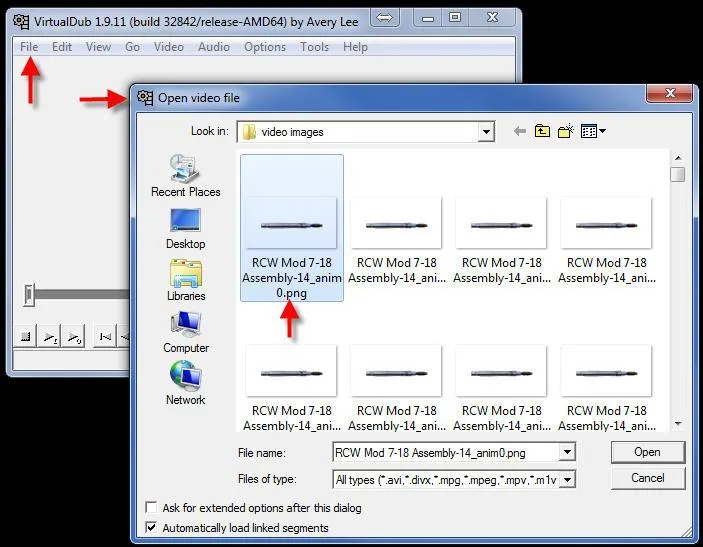

• Ouvrez le premier fichier image du dossier (défini sur la séquence d'images) dans lequel se trouvent les png.

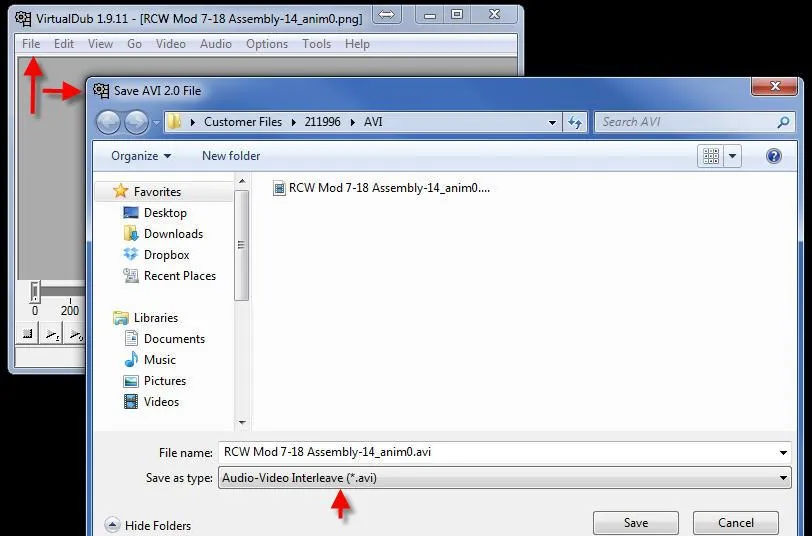

• Fichier, enregistrez-le au format AVI une fois terminé (ça prend du temps).




Compression supplémentaire ajoutée

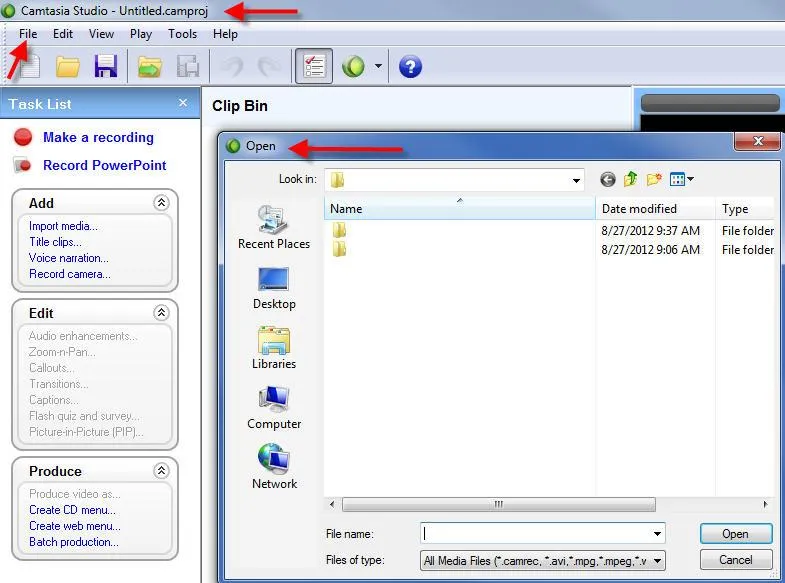

Utilisez Windows Movie Maker ; (ou Camtasia)

• Ouvrez avi, enregistrez au format wmv, un cinquième de la taille une fois terminé.




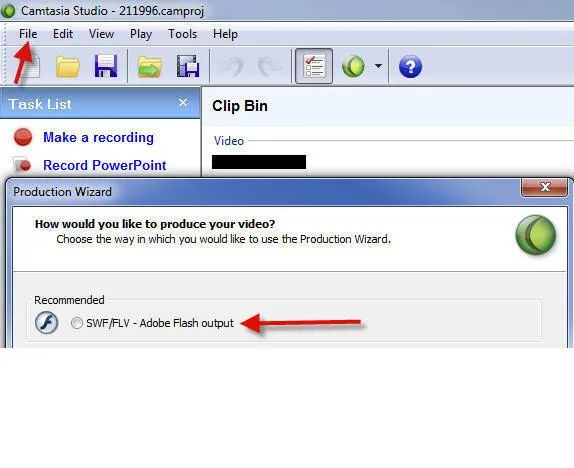

• Sauvegardez ensuite le fichier au format FLV.




Pour ajouter une vidéo à un document PDF

• Lancez Acrobat et ouvrez le document PDF. Si le document se trouve dans un portfolio PDF, faites un clic droit (Windows) ou Ctrl+clic (Mac OS) sur le document et choisissez « Ouvrir ».

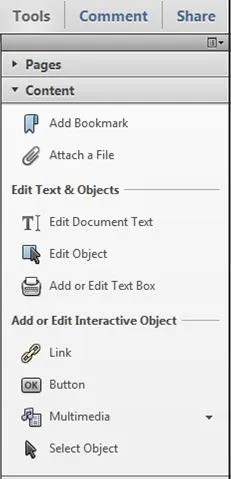

• Ouvrez le volet Outils et étendez le panneau Contenu.

La section inférieure du panneau Contenu comprend des options pour ajouter et modifier des objets interactifs.

• Cliquez sur Multimédia pour ouvrir le menu contextuel.




Vous pouvez ajouter des vidéos, du son, des animations et des objets 3D au PDF.

• Cliquez sur Vidéo.
• Faites glisser ou double-cliquez pour sélectionner la zone de la page où vous voulez que la vidéo apparaisse.

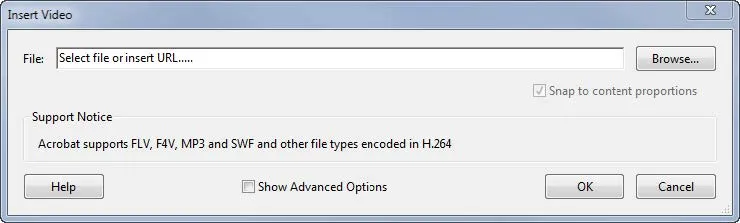

La boîte de dialogue Insérer une vidéo s’affiche.

Si vous double-cliquez sur la page, Acrobat place le coin supérieur gauche de la vidéo à l'endroit où vous avez cliqué. Si vous glissez une zone sur la page, le média y est placé.

• Ajoutez une URL dans le champ Fichier ou cliquez sur Parcourir pour rechercher le fichier vidéo.

Pour les URL, utilisez l'adresse complète du fichier, y compris l'extension du nom de fichier vidéo, comme .flv, .f4v ou mp4.

• (Optionnel) Pour spécifier les commandes de lecture à afficher pour la vidéo, cliquez sur « Afficher les options avancées ». Sélectionnez ensuite l'onglet « Commandes ». Dans le menu « Habillage », sélectionnez l'ensemble de commandes à utiliser.
• Assurez-vous que l'option « Aligner sur les proportions du contenu » est sélectionnée dans la boîte de dialogue Insérer une vidéo. Cela ajuste la taille de l'objet vidéo afin de conserver les proportions de la vidéo source. L'objet vidéo aura approximativement la taille du cadre que vous avez dessiné, mais conservera le ratio d'aspect de la vidéo source.

Remarque : si vous désélectionnez cette option, vous obtiendrez un objet vidéo ayant exactement la taille et la forme de la boîte que vous dessinez, ce qui peut entraîner une distorsion de la vidéo.

• Cliquez sur OK pour ajouter la vidéo. Le traitement de la vidéo peut prendre quelques secondes avant qu'elle n'apparaisse à l'emplacement spécifié.
• Cliquez sur la vidéo pour l'activer. La vidéo démarre.
• Pour placer la vidéo dans le PDF, cliquez sur Sélectionner un objet dans le panneau Contenu et faites glisser l’objet vidéo.
• (Optionnel) Pour supprimer un objet multimédia, utilisez l’outil Sélectionner un objet pour sélectionner l’objet et appuyez sur Supprimer.
