INSPECTION CREAFORM
Créez des rapports d'inspection à l'aide de données CAO ou de données numérisées.
Qu'est-ce que le logiciel d'inspection ?
Inspection est un module complémentaire logiciel entièrement intégré au logiciel principal Creaform.OS, qui interagit directement avec tous les appareils de mesure Creaform. L'inspection par balayage seul est prise en charge, ainsi que l'utilisation d'autres appareils tels que la numérisation et/ou le palpage. Ce module permet aux entreprises d'exploiter pleinement le potentiel de leurs scanneurs 3D Creaform en leur permettant de créer des plans et des rapports FIA (inspection du premier article) reproductibles pour leurs besoins en contrôle de la qualité. Le logiciel est flexible : l'utilisateur peut créer des rapports à partir de données CAO ou de numérisation comme modèle nominal (référence), ou bien utiliser un dessin 2D sans référence lors de la création du plan d'inspection.
Outils
INSPECTION CREAFORM
Outils d'inspection avancés pour les appareils de mesure Creaform.

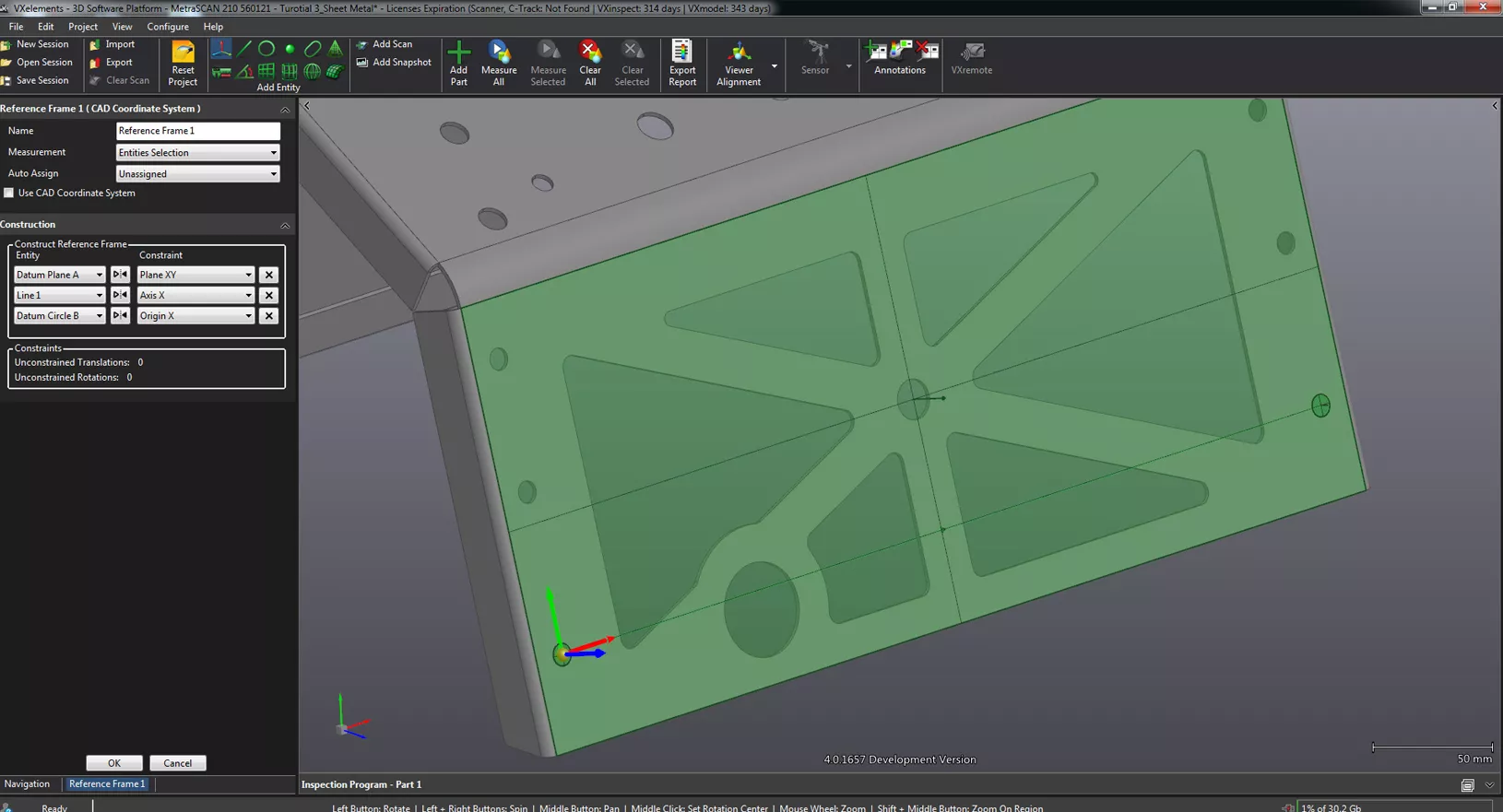

Alignement des données
L'inspection dispose de diverses routines d'alignement rapide, telles que l'ajustement optimal de la surface à l'aide de données de numérisation mesurées sur un fichier CAO ou maillé nominal, l'alignement d'entités à l'aide d'entités créées par l'utilisateur et les alignements de référence peuvent être effectués avec des données de numérisation ou de sonde.
Coupes transversales
Les utilisateurs peuvent créer différentes sections transversales des données pour illustrer les écarts entre la pièce mesurée et le modèle nominal. Ces écarts sont représentés par des moustaches colorées, associées à une barre de couleur modifiable indiquant les zones de déviation maximale et minimale. L'utilisateur peut ajouter des points de déviation ponctuels pour une meilleure visualisation.

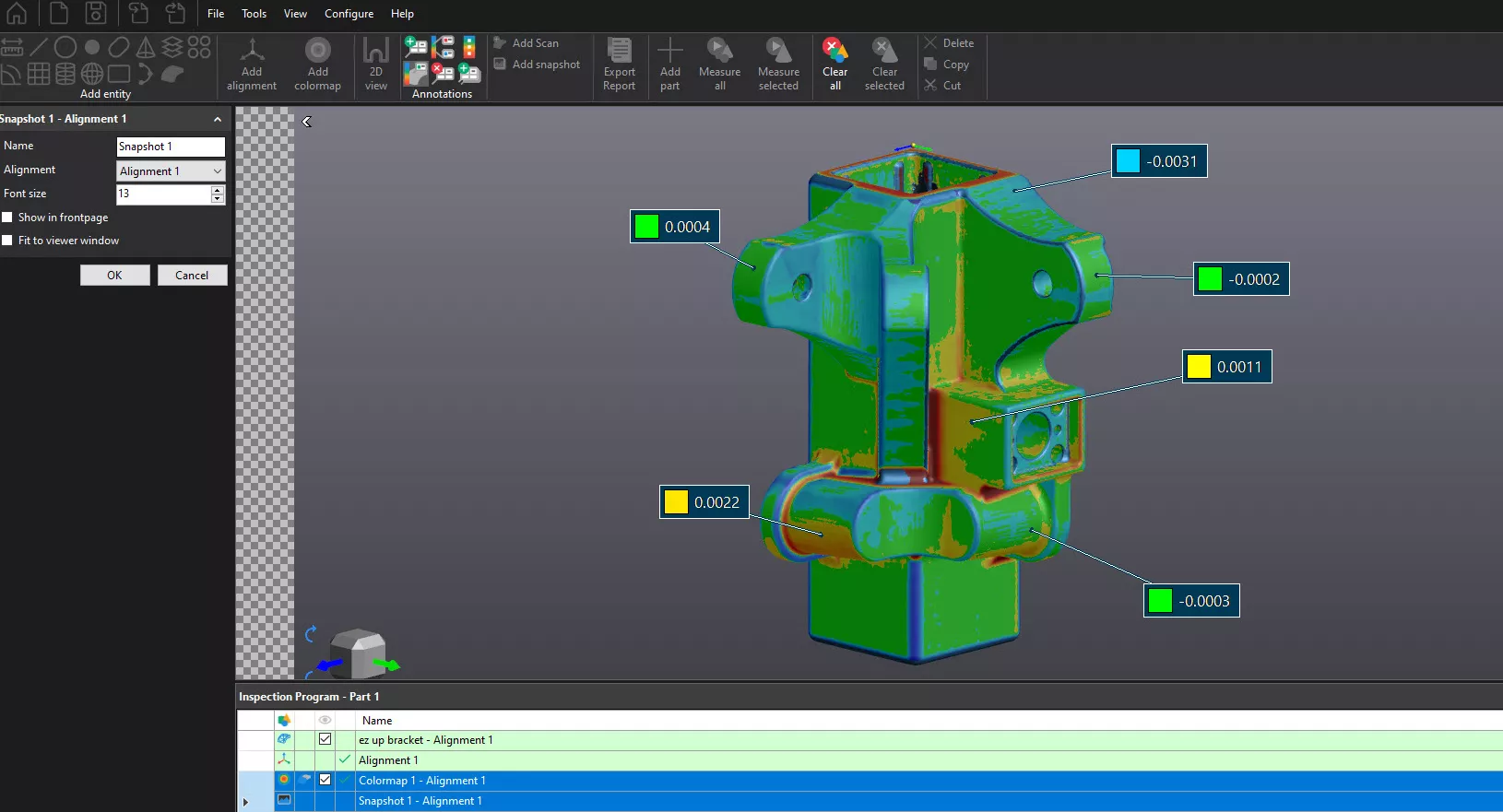

Instantanés
Les utilisateurs peuvent personnaliser leurs rapports en y ajoutant des captures d'écran des dimensions et des cartes de couleurs des écarts affichés dans la visionneuse 3D. Diverses annotations peuvent être ajoutées, notamment des légendes d'entités et une grille de couleurs indiquant les points d'écart discrets sur les données. Les captures d'écran peuvent être réorganisées dans le programme d'inspection et intégrées au rapport.
Assistance GD&T
Le dimensionnement et le tolérancement géométriques sont pris en charge dans l'inspection, si nécessaire. Les indications de rectitude, de planéité, de circularité, de cylindricité, de profil de ligne, de profil de surface, de perpendicularité, de parallélisme angulaire, de position réelle et de concentricité peuvent être ajoutées aux différentes entités créées et affichées dans le rapport.
Foire aux questions
Caractéristiques d'inspection
Séquence d'inspection répétable
Le plan d'inspection créé par l'utilisateur peut être réutilisé pour plusieurs exemplaires d'une même pièce, ce qui accélère le processus d'inspection et permet d'économiser du temps et de l'argent. Ce plan est affiché sous forme de liste dans la fenêtre du programme d'inspection, indiquant également la méthode de mesure de chaque entité. Les entités mesurées peuvent être créées par sélection triangulaire (maillage), contact avec une sonde physique, cibles (sonde optique), construction ou par d'autres méthodes. Ces entités peuvent être modifiées dans le plan au besoin, et également remesurées et vérifiées en tout temps pendant le processus d'inspection.
Cartes de couleurs
Il est possible de créer et de personnaliser des palettes de couleurs 3D en un clic, affichant l'écart entre le maillage complet et le modèle nominal, ou sur des entités prismatiques spécifiques. La barre de couleurs associée est également modifiable et permet d'afficher des couleurs continues ou discrètes, des couleurs personnalisées et la plage de tolérance. Différents types d'annotations peuvent être ajoutés et placés dans la visionneuse 3D pour une meilleure compréhension des écarts. Une grille de couleurs redimensionnable peut être ajoutée rapidement, ainsi que des points personnalisés placés autour de la palette.
