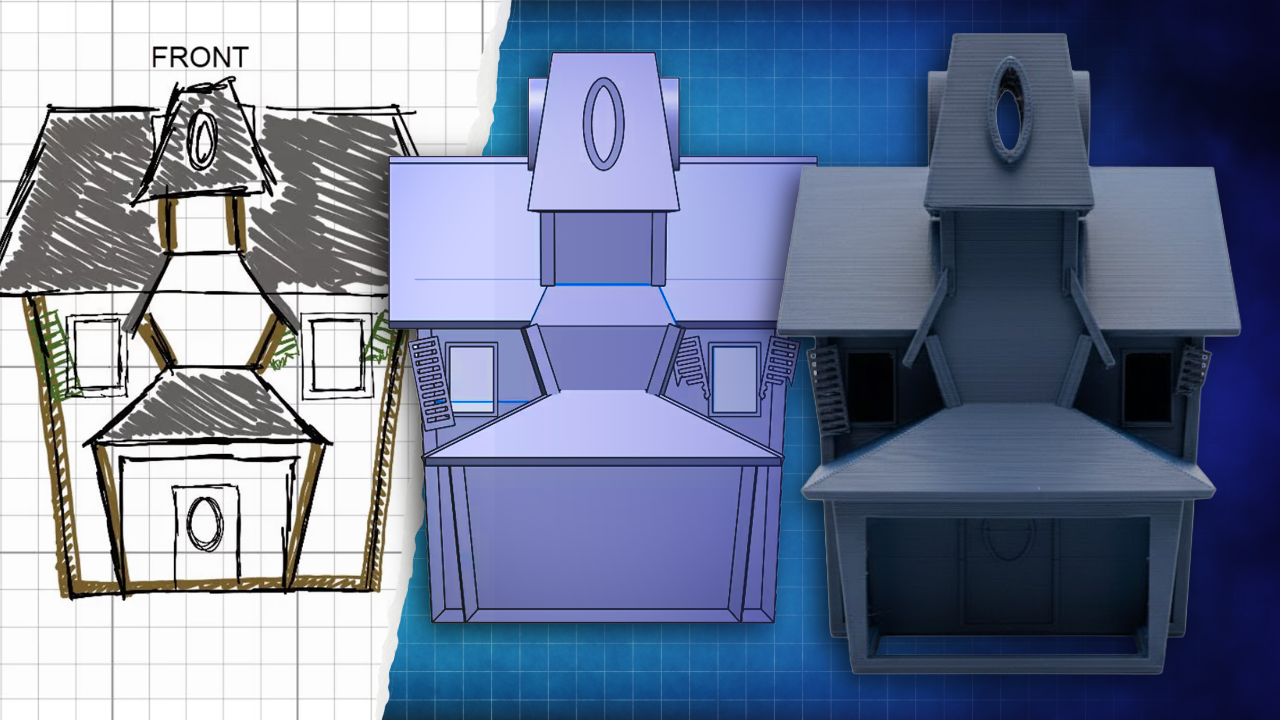

Êtes-vous aussi impatient que nous de profiter de la fraîcheur de l'automne et des décorations d'Halloween ? Cet article vous explique comment utiliser SOLIDWORKS Surfacing and Weldments (compatible avec tous les niveaux de SOLIDWORKS Standard, Professionnel ou Premium) pour créer une maison hantée effrayante. Les touches finales ont été apportées en SOLIDWORKS Visualize Pour créer le rendu ultime de la saison effrayante (et une impression 3D !). Finalement, nous avons inclus un fichier STEP à télécharger et à utiliser.

Si vous observez les objets du quotidien (par exemple, la souris sur votre bureau), vous pouvez probablement dire immédiatement que ce serait un véritable cauchemar de faire de la rétro-ingénierie à l'aide de fonctionnalités de modélisation de corps solides (par exemple, Boss Extrude, Revolve).
La plupart SOLIDWORKS les utilisateurs sont assez familiers avec la modélisation utilisant la géométrie des corps solides, mais il existe un monde entier au-delà : les corps surfaciques.
Les corps de surface sont généralement un moyen d'atteindre un objectif : si vous pouvez confiner entièrement un volume délimité dans un ensemble de surfaces, vous pouvez définir un corps solide. Après tout, il y a une raison pour laquelle la commande Tricoter une surface contient des cases à cocher. Fusionner les entités et Créer un solide.

Le modèle de maison hantée dans cet exemple peut absolument être créé à l'aide de corps solides ; cependant, Revêtement de surface a plutôt été utilisé pour mettre en évidence certaines des façons intéressantes dont ces géométries peuvent être créées.
Tout d'abord, j'ai utilisé une esquisse approximative de mon idée pour commencer à former la mise en page.

Après avoir créé des surfaces pour créer la base de la maison hantée en utilisant le Extruder Surface et Couper Surface commandes, le design commence à prendre vie.

Tous les corps dans mon Les fenêtres SOLIDWORKS sont Surface Corps – comme en témoigne le contour bleu sur leurs bords, comme illustré ci-dessous.

La couleur du bord bleu peut être modifiée par défaut via Options du système > Couleurs > Surfaces, Ouvert BordsDans tous les cas, la couleur communique simplement qu’il existe effectivement des surfaces et qu’elles ont des bords ouverts.

Ensuite, il est temps de se concentrer sur le toit, pour le rendre un peu plus réaliste – et créer des corps plus solides !
J'utiliserai SOLIDWORKS Épaissir commande pour ajouter de l'épaisseur au toit, qui peut être localisée rapidement via le Recherche de commande, ou en appuyant sur la touche S dans le SOLIDWORKS Fenêtre d'affichage et de saisie Épaissir dans la barre de recherche.

Une fois les deux côtés des surfaces du toit épaissis (7,5 pouces d'épaisseur), il me reste un espace au sommet du toit.

Après un croquis rapide et Boss Extrude (en veillant à garder Résultat de la fusion sélectionné!), le toit principal est terminé.

Encore quelques-uns Épaissir les commandes sur les zones de toit restantes complètent le toit.

J'ai aussi ajouté quelques fenêtres en trou de serrure (corps solides, créés avec un Ellipse Esquisser, un Boss Extrude mince fonctionnalité, et un Motif circulaire jusqu'à la tourelle supérieure de la maison.

Comme vous pouvez le constater, le modèle a des corps de surface à traiter. Mais la forme de la maison prend forme !
À ce stade, passons à la vitesse supérieure. Soudure Profils pour ajouter du caractère à la maison hantée effrayante.
En repensant à l'esquisse originale, on remarque qu'il y a un cadre/une bordure autour de la maison.

J'utiliserai un profil de soudure personnalisé pour créer cet effet. (Pour une bonne introduction à la création et à l'utilisation de vos profils de soudure personnalisés, consultez notre Créer des profils de soudure personnalisés dans SOLIDWORKS guide.)
Dans ce cas, j'ai créé un profilé carré de 25 x 25 cm avec un profilé intérieur de 23 x 23 cm. Ça crée en quelque sorte une poutre creuse une fois utilisée.

J'ai enregistré mon profil Weldment et suivi les étapes du guide ci-dessus pour l'utiliser dans ma maison hantée. Après avoir choisi l'emplacement de ces poutres, j'ai créé un 3D esquisser pour indiquer où je voudrais les placer.
Une fois satisfait de mon 3D esquisser lignes, je peux commencer à créer mes soudures/éléments structurels.
On y accède par le Insérer > Soudures > De construction Membre options du menu.


Notez l'utilisation de Groupes dans le Élément structurel commande. Il existe quelques règles concernant ce qui constitue une Groupe en utilisant le De construction Membre commande, mais d'abord, définissons une Groupe: c'est une collection de segments dans un De construction Membre commande qui sont liées d'une certaine manière ; il existe deux types de groupes :
Parce que j'ai volontairement conçu cette maison pour lui donner un côté un peu surréaliste (c'est-à-dire qu'elle est légèrement orientée vers le haut), un certain nombre de Groupes sont constitués d'un seul De construction Membre; ils ne sont ni parallèles ni contigus les uns aux autres Soudure profil.
Je peux changer le Traitement des coins de mon Poutres/Structure Membres en sélectionnant le point violet définissant un coin.

Je veux des traitements d'onglet final sur les coins de la partie principale de la maison, alors je choisis les sélections de groupe et je définis les Ordre de coupe pour obtenir le traitement d'angle dont j'ai besoin et vérifier le résultat final dans la fenêtre d'aperçu avant de cliquer D'ACCORD.
Vous voulez en savoir plus sur les profils soudés ? Consultez notre Guide des profils et outils de soudure SOLIDWORKS.

Les fenêtres en trou de serrure ont été incluses dans la tourelle supérieure de la maison, mais pour ajouter un peu de frayeur supplémentaire, j'inclurai quelques fenêtres « normales » avec des volets cassés.
J'en ai créé deux Patron Extruder fonctionnalités pour faire deux cadres de fenêtre et un volet tordu pour la fenêtre de gauche, puis utiliser un Motif linéaire pour placer le volet gauche sur la fenêtre de droite. À l'aide d'un Couper Extruder fonction permettant de « casser » le volet, j'ai pu créer un effet de façade délabrée. Et avec un Miroir Caractéristique à travers le plan médian de la fenêtre de droite, mes fenêtres et mes volets sont terminés !

Pour ajouter l'effet d'un porche, j'ai utilisé le Esquisser, Division Gamme, et Supprimer Visage des éléments de tous les côtés du porche avant pour créer un effet de porche.
Deux Patron Extruder fonctionnalités plus tard, j'ai une porte d'entrée !

Finalement, j'ai utilisé le Épaissir commande pour tourner le reste Corps de surface dans Corps solides.
J'ai pu trouver le fichier STL d'un squelette et l'enregistrer au format .SLDPRT avec quelques modifications. Je l'ai importé dans le fichier .SLDPRT de la Maison Hantée. Comme il s'agit d'une pièce multicorps, j'ai dû suivre le processus décrit dans : Comment transférer des pièces et des assemblages SOLIDWORKS vers un nouveau modèle.
Bien que cet article se concentre sur la modification des modèles, le flux de travail est idéal pour insérer un .SLDPRT dans un autre !
J'ai utilisé un peu plus de créativité pour un effet effrayant supplémentaire - une toile d'araignée dans le coin du porche, créée avec un 3DSketch et quelques Balayé Patron/Base fonctionnalités ! Finalement, quelques SOLIDWORKS Apparitions remplir le tableau.

Une note de l'auteur
J'ai conçu cette maison hantée SOLIDWORKS avec l'idée qu'elle serait mondiale (c'est-à-dire qu'elle mesure près de 50 pieds de haut).
J'ai pu utiliser le Échelle J'ai utilisé une fonction dans SOLIDWORKS pour réduire ce fichier à une taille appropriée pour mon imprimante 3D. Vous pouvez télécharger le fichier ici :Fichier STEP de la maison hantée.

Je dirais que c'était un grand accomplissement !
