Logiciel OpenGL pour SOLIDWORKS expliqué

Si vous rencontrez des problèmes dansSOLIDWORKSLe premier point de départ pour le dépannage est dans les modes sans échec de SOLIDWORKS. Il existe deux modes sans échec.Logiciel OpenGL et Paramètres des outils/options de contournementCet article passera en revue le mode sans échec du logiciel OpenGL, comment l'utiliser, ce qu'il fait et ce que signifie le résultat.

Comment tester le logiciel OpenGL

Si le problème que vous rencontrez apparaît graphiquement, la première chose à tester est d'exécuter SOLIDWORKS en mode sans échec OpenGL logiciel.

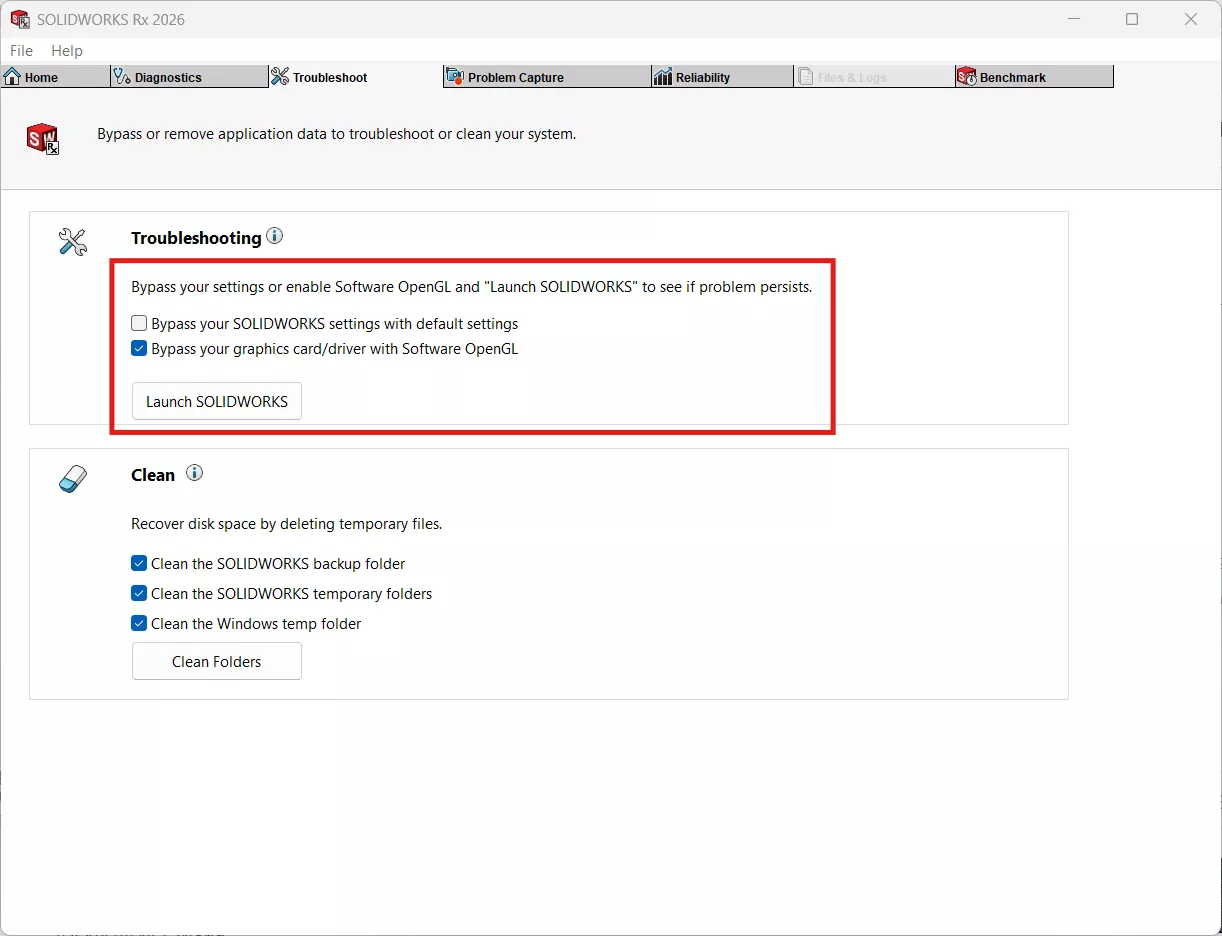

Avant de l'exécuter en mode sans échec, SOLIDWORKS doit être complètement fermé. Une fois fermé, recherchez dans WindowsSOLIDWORKS RX, puis choisissez la version de RX qui est la même version de SOLIDWORKS où vous rencontrez le problème.

Article suggéré >> Modes de sécurité de SOLIDWORKS RX

Au bas de laOnglet AccueilIl existe deux modes sans échec. Pour tester en OpenGL, sélectionnez le lienCliquez ici pour lancer SOLIDWORKS en mode logiciel OpenGL.

Qu'est-ce qu'OpenGL ?

OpenGL signifie Open Graphics Library, qui est une interface de programmation d'applications (API) utilisée pour le rendu de graphiques vectoriels 2D et 3D dans des programmes, en particulier des logiciels de CAO, de réalité virtuelle et d'autres logiciels de visualisation.

L'API fonctionne avec le processeur graphique (GPU/carte graphique) pour obtenir un rendu accéléré matériellement. La plupart des cartes graphiques actuelles intègrent cette application OpenGL.Logiciel OpenGLLe mode sans échec consiste à contourner la carte graphique de l'ordinateur en utilisant l'unité centrale de traitement (CPU) pour imiter la combinaison carte graphique/pilote de l'ordinateur à l'aide du logiciel OpenGL dans SOLIDWORKS.

Si le problème est résolu dans ce mode sans échec, cela signifie que le problème est lié aux cartes graphiques et/ou aux pilotes du système.

Vérification des cartes graphiques et des pilotes

La première chose à vérifier est si vous avez une carte graphique certifiée. Pour savoir quelle carte graphique vous avez, rendez-vous sur le siteGestionnaire de périphériquesdans votre système, et les cartes graphiques seront listées sousAdaptateurs d'affichage.

Vous pouvez également vérifier le pilote installé sur la carte en cliquant avec le bouton droit de la souris sur la carte graphique, en sélectionnant Propriété, puis allez dans l'onglet Pilote et regardez leVersion du pilote.

Vous voudrez maintenant comparer la carte graphique dont vous disposez avec leCertification matérielle SOLIDWORKSSite consacré aux cartes certifiées. Vous pouvez aussi télécharger le pilote certifié en cliquant sur le lien ci-dessous.Conducteur recommandé.

Si vous avez une carte et un pilote certifiés, il est temps de vérifier si vous avez d'autres cartes graphiques dans le système. Une carte graphique connue pour causer des problèmes dans le programme est uneCarte graphique Intel(R) UHD carte. Pour régler ce problème, vous devrez désactiver la carte système. Cela peut être fait via le BIOS de l'ordinateur ou dans le Gestionnaire de périphériques.

Si vous ne parvenez pas à garder la carte désactivée, rendez-vous au panneau de configuration NVIDIA ou au centre de contrôle AMD PRO et effectuez les modifications nécessaires pour que SOLIDWORKS s'exécute uniquement sur la carte certifiée et non sur la carte Intel.

Si vous n'avez pas de carte certifiée, c'est là queUtiliser le logiciel OpenGLCe paramètre entre en jeu. Son activation indique à SOLIDWORKS d'émuler OpenGL lui-même au lieu d'utiliser celui de la carte graphique non certifiée. Pour activer ce paramètre, ouvrez SOLIDWORKS et allez dans Outils > Options > Options système > Performances, puis cochez la case.Utiliser le logiciel OpenGL.

Article suggéré >>Série NVIDIA RTX : GPU pour SOLIDWORKS et Visualize

Si l'option Utiliser le logiciel OpenGL est grisée

Il y a deux problèmes qui pourraient faire griser le paramètre.

1. Les fichiers sont ouverts dans SOLIDWORKS. Vous n'aurez accès à cette option que si tous les fichiers sont fermés.
2. À partir de SOLIDWORKS 2019, il existe une option appeléePerformances graphiques amélioréesSi cette option est cochée, vous ne pourrez pas activer OpenGL logiciel. Elle se trouve également dans les paramètres de performance, et se trouve donc sur la même page. N'oubliez pas qu'après avoir désactivé ce paramètre, vous devrez redémarrer SOLIDWORKS pour activer leUtiliser le logiciel OpenGL option.

J'espère que ce tutoriel vous a été utile. EXPERIENCE d'autres trucs et astuces SOLIDWORKS ci-dessous.
