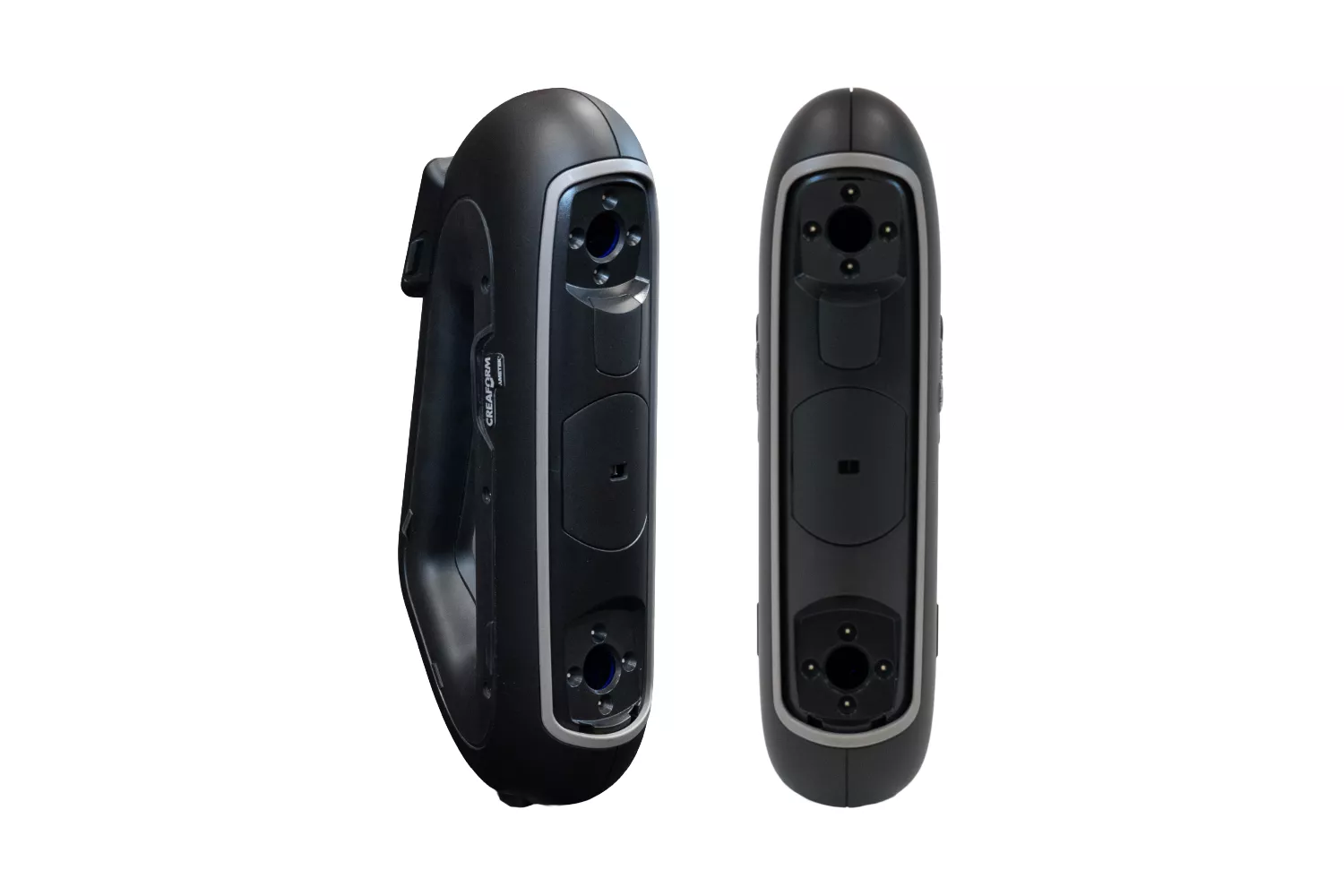

Série Creaform HandySCAN 3D PRO
Numérisation 3D haute performance
Numérisation 3D portative professionnelle pour
Ingénierie inverse
Transformez vos pièces physiques en modèles numériques précis grâce à une solution de numérisation 3D portable conçue pour les équipes de développement de produits d'aujourd'hui. La gamme HandySCAN 3D PRO combine une précision métrologique, du matériel portable et un logiciel intégré de numérisation vers CAO pour aider les ingénieurs à saisir rapidement des géométries complexes et à intégrer sereinement les processus de conception, de fabrication et de contrôle. Que vous repensiez des composants existants, créiez des pièces de rechange ou validiez des produits fabriqués, la gamme HandySCAN 3D PRO simplifie chaque étape du processus de rétro-ingénierie. Capturez des données de numérisation de haute qualité, générez des modèles CAO précis et réduisez le temps consacré à la recréation de pièces existantes.
Numérisation de précision portable
jusqu'à
Précision de 0,030 mm
Temps le plus rapide
vers CAD
Niveau fin
de détails
Le plus simple et le plus
interface intuitive
Fonctionnalités HandySCAN

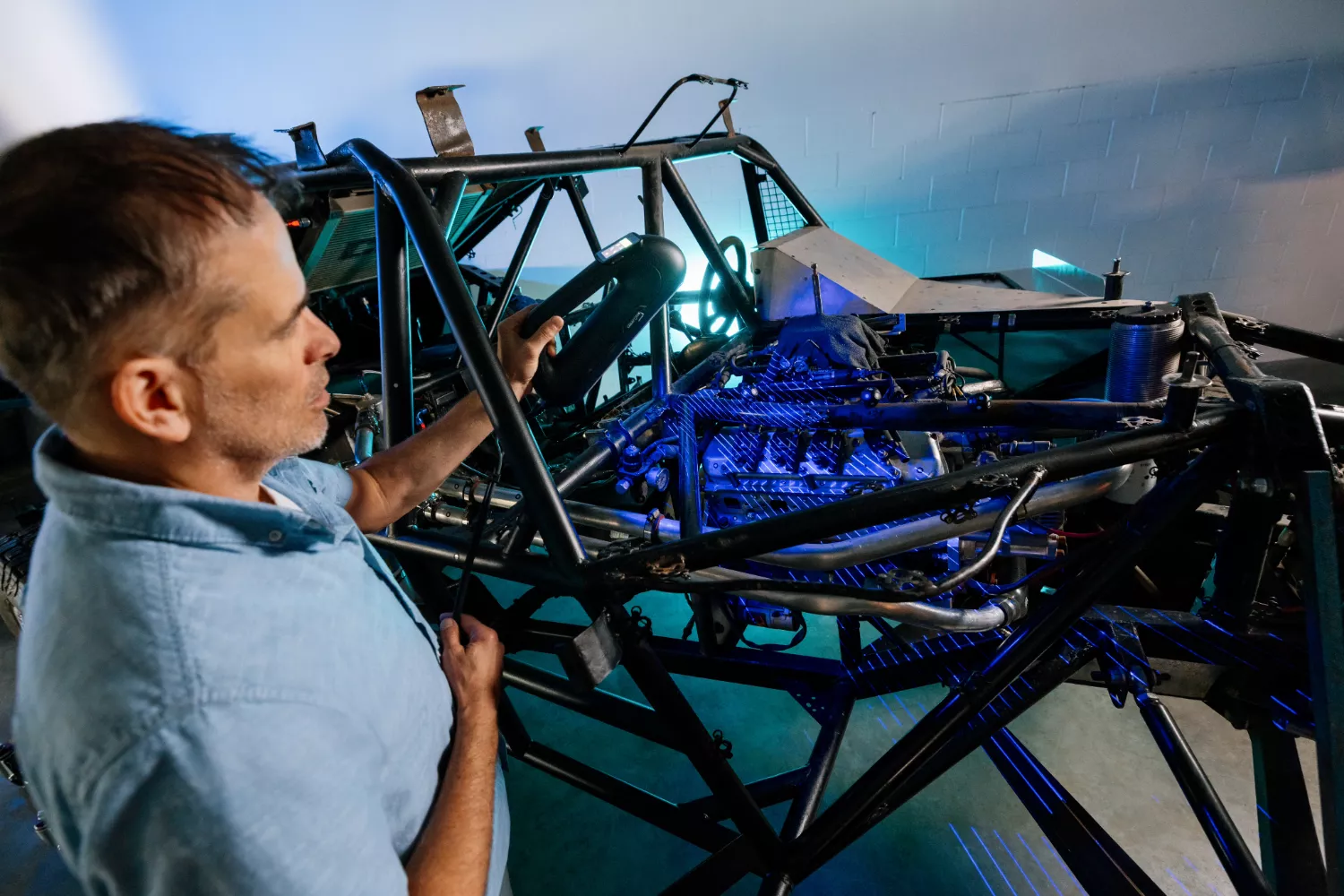

Une précision digne de confiance
Conçue pour les applications d'ingénierie exigeantes, la série HandySCAN 3D PRO offre des mesures fiables et répétables sur une vaste gamme de matériaux et de géométries de pièces. Sa technologie avancée de référencement dynamique maintient la précision des mesures même lorsque le numériseur ou la pièce se déplace, ce qui la rend idéale pour les environnements contrôlés et les ateliers de production.
Principaux avantages
• Mesures de haute précision pour les applications d'ingénierie
• Résolution de maillage fine pour les détails complexes et les surfaces détaillées
• Résultats reproductibles sur plusieurs analyses
• Performances constantes sur des formes complexes et des surfaces difficiles

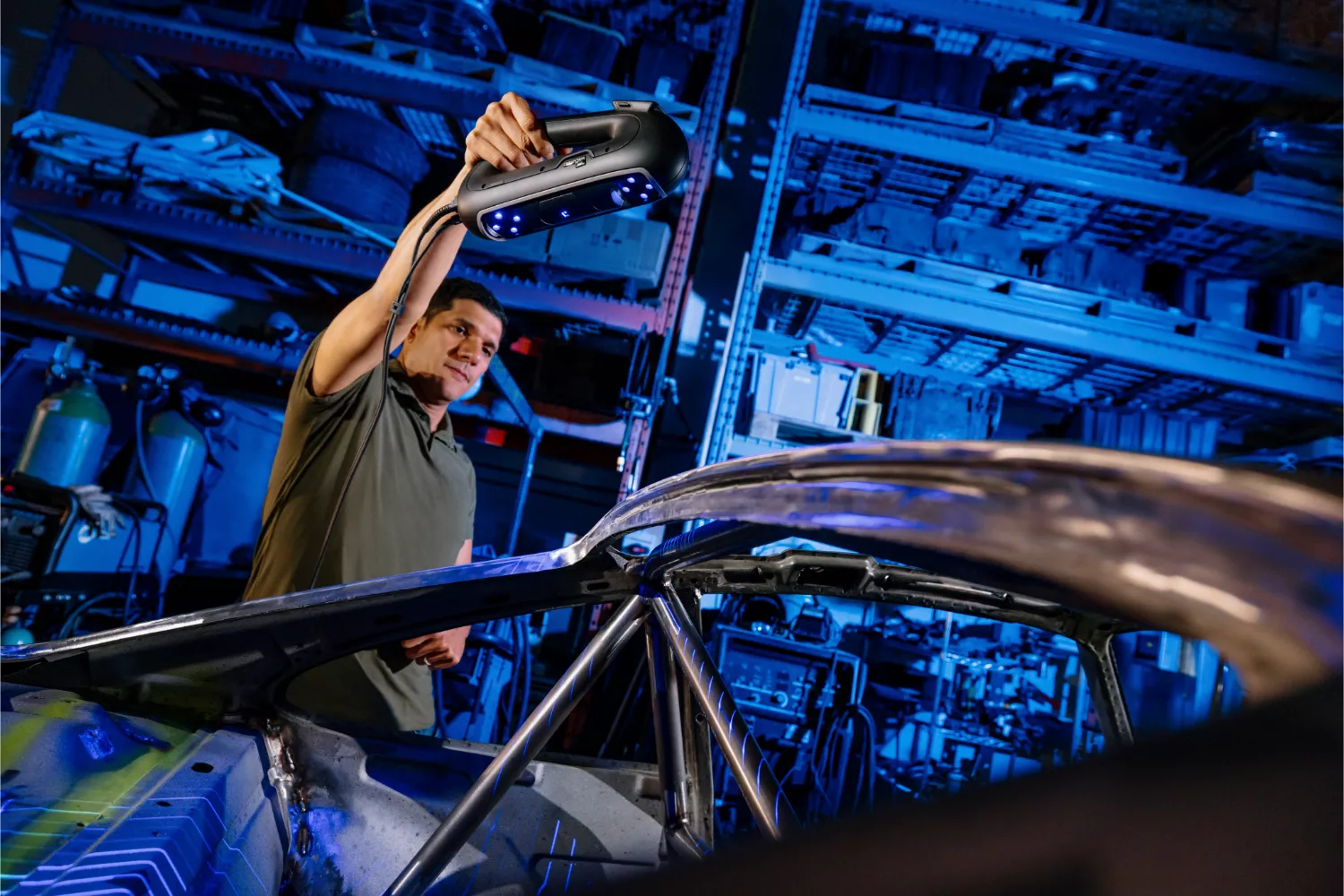

Scannez où que le travail vous mène
Emportez la numérisation de précision partout où votre travail vous mène. La série HandySCAN 3D PRO combine légèreté, portabilité et technologie d'auto-positionnement, vous permettant de capturer des données 3D précises sans installation fixe ni système de suivi externe. Des laboratoires d'ingénierie aux ateliers de production, en passant par les sites clients, elle est conçue pour numériser rapidement, avec flexibilité et fiabilité tous types d'objets, des détails les plus fins aux composants volumineux et difficiles d'accès.

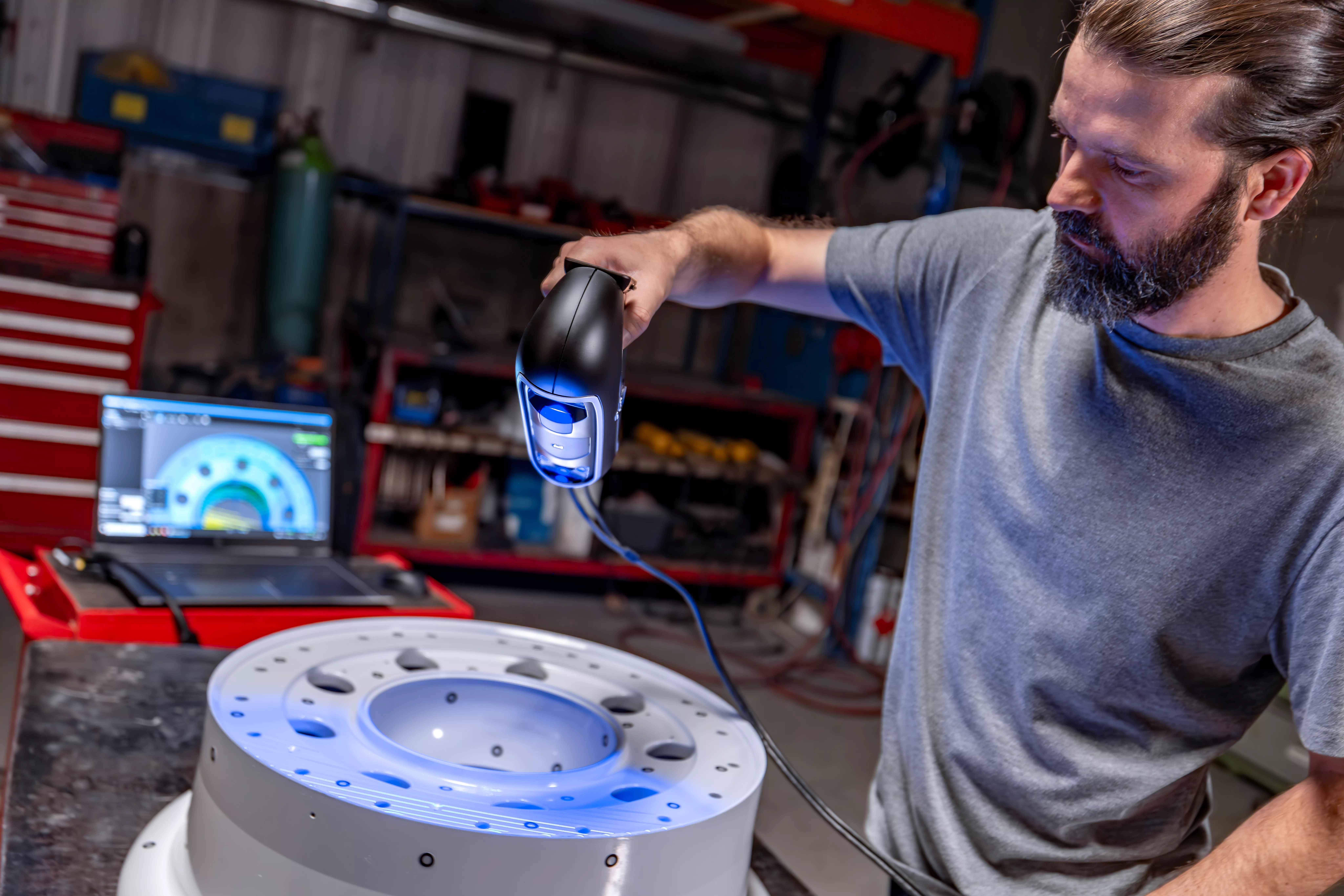

Une solution éprouvée pour les équipes d'ingénierie
Forte de plusieurs décennies d'innovation en métrologie portable et plébiscitée par des milliers de professionnels à travers le monde, la gamme HandySCAN 3D PRO offre une solution fiable aux entreprises souhaitant internaliser la numérisation 3D de haute qualité. Ses performances, son intégration logicielle et son assistance internationale en font un investissement judicieux pour les projets de développement de produits à long terme.
La gamme HandySCAN 3D PRO prend en charge une grande variété de flux de travail d'ingénierie et de fabrication, notamment :
-
Rétroingénierie
-
Refonte du produit
-
Numérisation des vieilles pièces
-
Prototypage rapide
-
Contrôle dimensionnel
-
Contrôle de la qualité
-
Modification de l'outillage et des dispositifs de fixation
ACCESSOIRES SUPPLÉMENTAIRES
Le système Max Shot 3D de Creaform s'intègre parfaitement aux équipes de développement de produits, de fabrication, de contrôle de la qualité et d'inspection qui exigent une précision et une répétabilité de mesure optimales, aussi bien pour les projets de grande envergure que pour les pièces de 2 à 10 m, avec une précision de 0,015 mm/m ou mieux. La tablette VXremote duplique l'écran de l'ordinateur auquel le HandySCAN est connecté, permettant ainsi à l'utilisateur d'accéder aux zones de numérisation confinées et aux endroits difficiles d'accès sans avoir à garder l'écran de l'ordinateur en vue pour visualiser les données de numérisation.

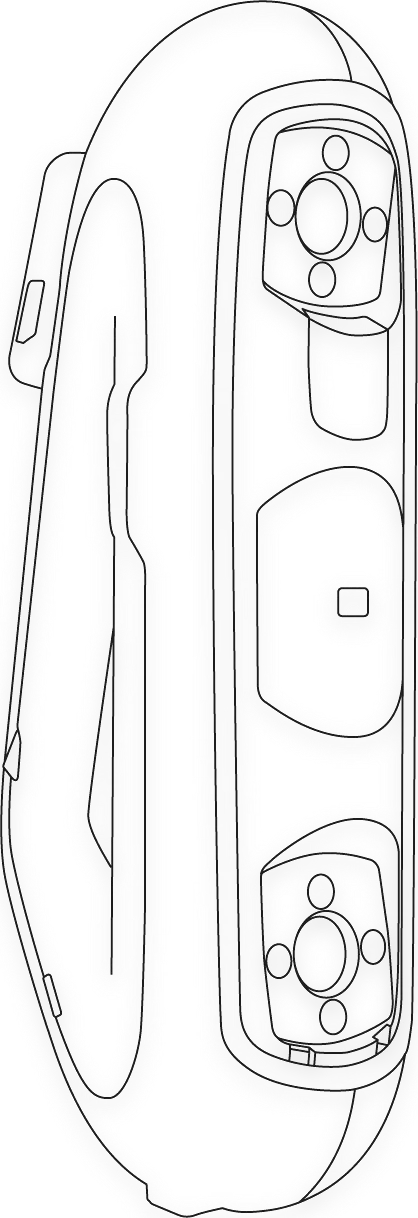

SPÉCIFICATIONS
| FONCTIONNALITÉS |
HandyScan 3D Pro |
| Précision (1) | Jusqu'à 0,030 mm(1) (0,0012 po)(1) |
| précision volumétrique(2) (selon la taille de la pièce) |
0,020 mm + 0,060 mm/m(2) (0,0008 po + 0,00072 po/pi)(2) |
| Précision volumétrique avec MaxSHOT Next™ | Élite(3) | 0,030 mm + 0,015 mm/m(3) (0,0012 po + 0,00018 po/pi)(3) |
| Résolution de mesure | 0,025 mm (0,0010 po) |
| Résolution du maillage | 0,100 mm (0,0039 po) |
| taux de mesure | 1 200 000 mesures/s |
| source lumineuse | 23 lignes laser bleues(4) |
| Commandes du numériseur - Écran tactile | (sans danger pour les yeux) |
| Distance de travail | 250 à 450 mm (9,8 x 17,7 pouces) |
| Profondeur de champ | 200 mm (7,9 po) |
| Gamme de tailles de pièces (recommandée) | 0,05 à 4 m (0,15-13,1 pi) |
| Logiciel | |
| Formats de sortie | .dae, .fbx, .iges, .ma, .obj, .ply, .step, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
| Logiciels compatibles |
|
| Poids | 920 g (2,0 lb) |
| Dimensions (L x l x H) |
79 x 150 x 304 mm (3,2 x 5,9 x 12 pouces) |
| Norme de connexion | |
| Plage de températures de fonctionnement | (41-104 °F) |
| Plage d'humidité de fonctionnement (sans condensation) |
|
| Certifications | |
| Brevets |
CA 2 600 926, US 7 912 673, CA 2 656 163, EP (FR, Royaume-Uni, DE) 1 877 726, AU 2006222458, US 8 032 327, JP 4 871 352, US 8 140 295, EP (FR, Royaume-Uni, DE) 2 278 271, EP (FR, Royaume-Uni, DE) 2 230 482, IN 266 573, EP (FR, Royaume-Uni, DE) 3 102 908, US 10 271 039, JP 6 596 433, CA 2 938 104, KR 10-2424135, EM 009203334-0001, EM 009203334-0002, EM 009203334-0003, EM 009203334-0004, EM 009203334-0005, EM 009203334-0006, CN 220,206,623 U, CN 308805542 S, CN 221 445 081U |
(1) Valeur typique pour la mesure du diamètre sur un artefact sphérique calibré.
(2) Valeur de la mesure d'espacement des sphères sur un étalon de longueur calibré. Les résultats sont obtenus par photogrammétrie intégrée avec optimisation de la précision volumétrique.
(3) La précision volumétrique du système lors de l'utilisation d'un MaxSHOT 3D ne peut pas être supérieure à la précision par défaut d'un modèle donné.
(4) Classe laser : 2 M (sans danger pour les yeux).
(5) Également compatible avec tous les principaux logiciels de métrologie, de CAO et de graphisme informatique grâce à l'importation de maillages et de nuages de points.
Logiciel
Quel que soit votre domaine d'application, GoEngineer dispose d'un logiciel de numérisation 3D spécifique adapté à vos besoins.
creaform.os
PLATEFORME LOGICIELLE DE NUMÉRISATION 3D
Creaform.OS est le système d'exploitation performant fourni avec tous les numériseurs 3D Creaform. Conçu pour optimiser les flux de travail de rétro-ingénierie, d'inspection et de métrologie, il offre une interface intuitive, des outils de numérisation vers CAO intégrés, des fonctionnalités d'inspection automatisées et une connectivité matérielle et logicielle fluide. La plateforme permet ainsi aux utilisateurs de saisir des données de haute précision à une vitesse fulgurante. En simplifiant l'ensemble du processus d'acquisition et en proposant une visionneuse gratuite pour une collaboration optimale, elle transforme la mesure 3D complexe en une expérience simple et professionnelle.
Logiciels supplémentaires
numérisation vers CAO
Creaform Scan-to-CAD
Conception GeoMagic X
GeoMagic pour SOLIDWORKS
Wrap GeoMagic
INSPECTER
Foire aux questions
La série HandySCAN 3D PRO s'intègre àNumérisation vers CAOLe logiciel et les formats d'exportation standard de l'industrie sont compatibles avec les principaux logiciels de CAO, de FAO et d'inspection, ce qui facilite son intégration dans les flux de travail d'ingénierie existants.
