Creaform MaxSHOT 3D
Mesures ultra-précises à grande échelle simplifiées
Un concentré de puissance portable : l'outil ultime pour la mesure industrielle

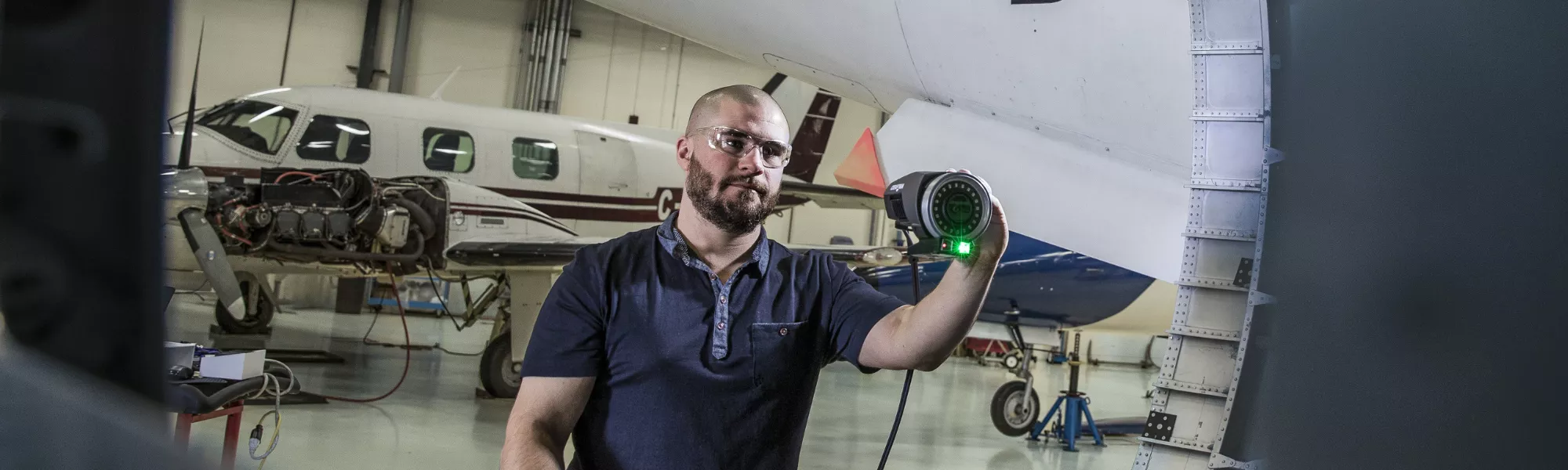

Le MaxSHOT 3D de Creaform est un système de mesure de coordonnées optiques portable, basé sur la photogrammétrie et conçu pour les applications métrologiques à grande échelle. Destiné aux pièces et assemblages d'une taille comprise entre 2 et 10 mètres environ, il offre une précision adaptée à des secteurs tels que l'aérospatiale, la mécanique lourde, les transports, la production d'énergie et l'outillage. Contrairement à la photogrammétrie traditionnelle, le MaxSHOT 3D a été conçu pour être simple d'utilisation, le rendant accessible autant aux experts en métrologie qu'aux nouveaux utilisateurs.
Haute précision et répétabilité
Le système offre une précision volumétrique inégalée jusqu'à0,015mm/m, garantissant des mesures fiables et répétables sur des pièces de grande taille. Avec des écarts moyens aussi faibles que 0,005 mm/m, effectuer des contrôles dimensionnels critiques sur de grandes portées n'a jamais été aussi simple.
Guidage intuitif
Dites adieu aux reprises. Grâce à des outils comme la projection d'images « GO/NO-GO » en temps réel, la rétroaction automatique sur la qualité des mesures, les diagnostics logiciels intuitifs et les boutons multifonctions, l'appareil simplifie la configuration et minimise les erreurs d'utilisation.
Puissant, portable et prêt à l'emploi en atelier
Légère et robuste, la MaxSHOT 3D est conçue pour une utilisation en atelier ou sur le terrain. Son format compact et ses accessoires facilitent son transport, son installation et son utilisation en toutes circonstances.
Fonctionnalités 3D de MaxSHOT
Flux de travail guidés pour tous les niveaux de compétence
Grâce au logiciel intuitif VXelements, MaxSHOT 3D offre un guidage pas à pas, des visuels interactifs et des invites contextuelles, permettant même aux techniciens novices en photogrammétrie d'obtenir des résultats précis dès la première utilisation. Cela réduit considérablement le temps de formation et démocratise la mesure à grande échelle au sein de votre équipe.
Intégration flexible avec les scanneurs 3D et les sondes CMM
MaxSHOT 3D fonctionne comme un système de coordonnées optiques autonome ou en combinaison avec les scanneurs 3D portables et les palpeurs CMM optiques de Creaform. Cette intégration crée un écosystème métrologique complet et évolutif, permettant la saisie de points de référence, l'alignement des numérisations et la vérification d'assemblages complets avec une rapidité et une précision inégalées.
Accessoires optionnels pour une portée et une flexibilité accrues
Grâce aux barres d'échelle, bras d'extension et accessoires de montage optionnels, le MaxSHOT 3D s'adapte à pratiquement tous les environnements de mesure. Il permet d'étendre sa portée pour les composants très grands ou complexes, d'améliorer sa stabilité dans des conditions difficiles ou de personnaliser les configurations pour des applications spécifiques.
SPÉCIFICATIONS
| FONCTIONNALITÉS |
MaxSHOT NEXT™ |
MaxSHOT NEXT™|ELITE |
|||||||||
| Précision volumétrique(1) |
0,025 mm/m |
0,015 mm/m (0,00018 po/pi) |
|||||||||
| Écart moyen(2) | 0,008 mm/m (0,0001 po/pi) |
0,005 mm/m (0,0006 po/pi) |
|||||||||
|
précision volumétrique (lorsqu'elle est combinée avec) HandySCAN 3D | Série NOIRE(3) |
0,020 mm + 0,025 mm/m
|
0,020 mm + 0,015 mm/m (0,0008 po + 0,00018 po/pi) |
|||||||||
|
Allez! SCAN SPARK™(4) |
0,050 mm + 0,025 mm/m |
0,050 mm + 0,015 mm/m (0,0020 po + 0,00018 po/pi) |
|||||||||
|
HandyPROBE Next+™(5) |
0,035 mm + 0,025 mm/m |
0,035 mm + 0,015 mm/m (0,0014 po + 0,00018 po/pi) |
|||||||||
|
HandyPROBE Next+™ | Élite(5) |
0,025 mm + 0,025 mm/m |
0,025 mm + 0,015 mm/m (0,0009 po + 0,00018 po/pi) |
|||||||||
| Résolution de mesure | 0,100 mm | (0,0039 po) | 0,100 mm | (0,0039 po) | |||||||||
| Résolution du maillage | 0,200 mm | (0,0078 po) | 0,200 mm |(0,0078 po) | |||||||||
| taux de mesure | 1 500 000 mesures/s |
||||||||||
| source lumineuse | Lumière blanche (99 rayures) | ||||||||||
| Méthodes de positionnement | Géométrie et/ou couleur et/ou cibles | ||||||||||
| Logiciel | Éléments VX |
||||||||||
| Poids | 0,79 kg(1,75 lb) | ||||||||||
| Dimensions (L x l x H) | 104 x 180 x 115 mm (4,1 x 7,1 x 4,5 pouces) |
||||||||||
| Plage de température de fonctionnement | 5 à 40 °C(41-104 °F) | ||||||||||
| Plage d'humidité de fonctionnement (sans condensation) |
10 à 90 % |
||||||||||
| Certifications | Conformité CE (Directive sur la compatibilité électromagnétique, Directive basse tension), IP50, DEEE, Classe laser (2M) |
||||||||||
|
(1) Basé sur la norme VDI/VDE 2634 partie 1. Les performances sont évaluées avec 35 mesures de longueur prises sur des artefacts traçables (valeur = écart maximal). |
|||||||||||
Logiciel
Quel que soit votre domaine d'application, GoEngineer dispose d'un logiciel de numérisation 3D spécifique adapté à vos besoins.
VXELEMENTS
PLATEFORME LOGICIELLE DE NUMÉRISATION 3D
VXelements de Creaform est une plateforme logicielle 3D entièrement intégrée qui gère l'ensemble des technologies de numérisation et de mesure 3D. Elle regroupe tous les éléments essentiels (VXscan, VXprobe, VXshot) et les outils dans un environnement de travail convivial, simple et élégant.
