Geomagic Design X : fonctionnalités et tutoriels

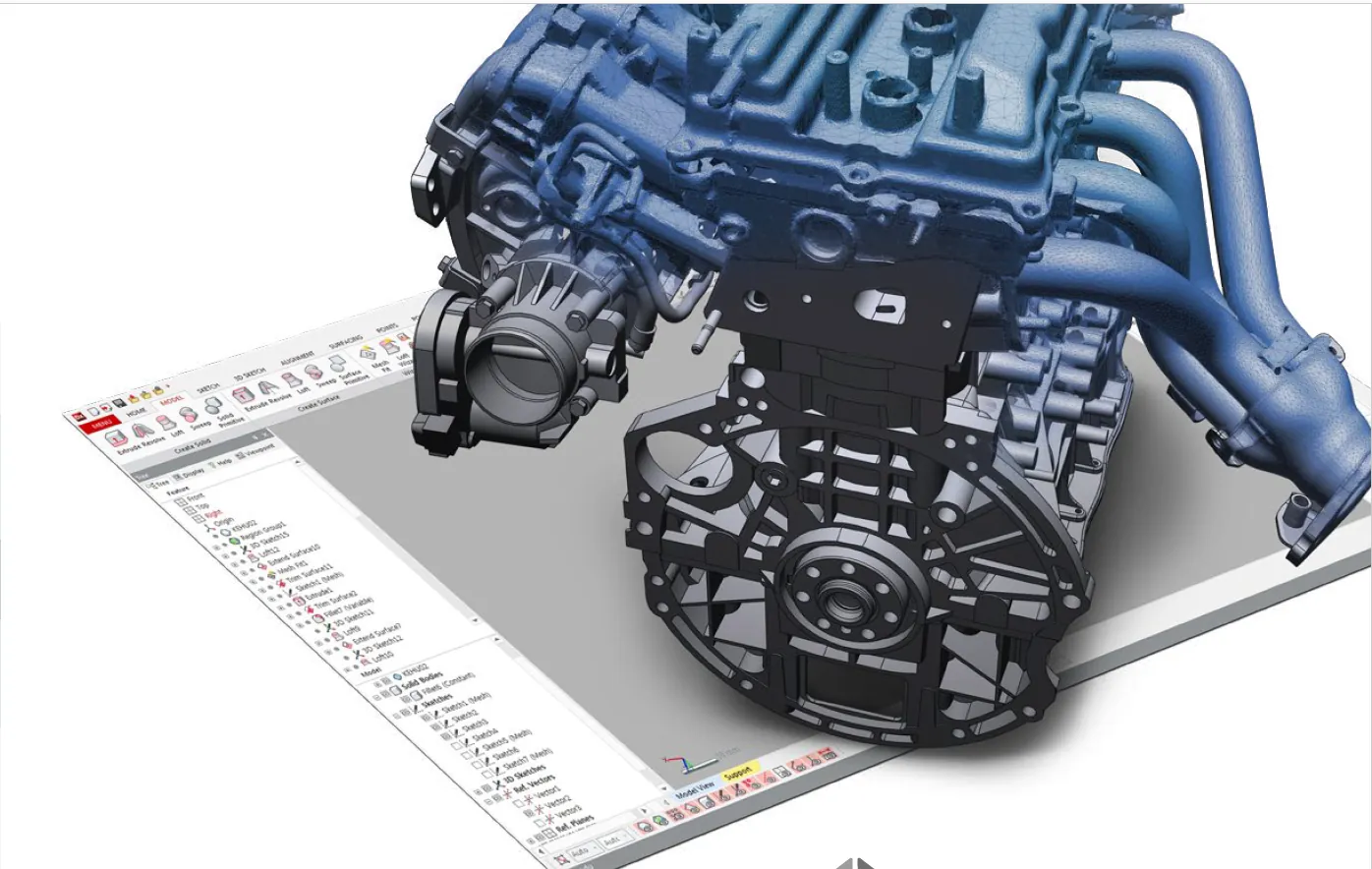

Géomagie Design Xest un logiciel de rétro-ingénierie de premier ordre capable de traiter de gros fichiers .STL et des données numérisées en 3D et de les convertir en modèles de haute qualité basés sur des fonctionnalités qui peuvent être facilement manipulés et modifiés directement dans votre logiciel de CAO 3D préféré.

Étant donné que Geomagic Design X fonctionne de manière très similaire aux progiciels de CAO leaders de l'industrie et comprend des ensembles d'outils pour les solides, les surfaces et les maillages, sa courbe d'apprentissage est différente de tout autre logiciel de rétro-ingénierie disponible sur le marché.

Solution de numérisation vers CAO

De nombreuses entreprises intègrent la numérisation 3D à leur processus de conception pour diverses applications telles que le contrôle de la qualité, la personnalisation, la rétro-ingénierie et la documentation 3D. Grâce à la numérisation 3D d'objets réels, les ingénieurs peuvent examiner et modifier des modèles physiques en CAO sans avoir à recommencer à zéro. Geomagic Design X est compatible avec de nombreux scanners 3D longue portée, courte portée, portables et de bureau, notamment ceux de Artecet Créaform.

Principales fonctionnalités de Geomagic Design X

Le menu de Geomagic Design X est rempli de fonctionnalités et d'assistants qui simplifient grandement le travail avec votre maillage. Voici quelques-uns de nos préférés :

• Région permet au logiciel de regrouper des points et des triangles dans des régions qui vous aident à aligner la pièce sur l'origine.
• Analyseur de précision vous permet de vérifier l'écart entre un corps solide et un maillage.
• Gamme Silhouetteenglobe une zone entière d'une pièce et crée un profil parfait pour cette zone.
• Croquis automatiquevous permet de sélectionner des entités par fenêtre et le logiciel ajustera automatiquement les lignes, les arcs et les cercles à vos entités polylignes. Design X ajoutera automatiquement des relations Sketch selon les préférences de l'utilisateur.
• Estimer le rayon à partir du maillageVous permet de cliquer sur un bord arrondi d'un modèle numérisé, et le logiciel estimera le rayon de ce congé. Vous pouvez aussi modifier la valeur et la remplacer par un nombre plus facile à utiliser.
• Transfert en directest une option qui vous permet de transférer l'ensemble de l'arborescence des fonctionnalités dansSOLIDWORKSDesign X ouvrira automatiquement SOLIDWORKS et commencera à construire votre pièce étape par étape. Ainsi, toutes vos esquisses, géométries de référence, fonctions, etc. seront importées dans SOLIDWORKS comme si elles y avaient été conçues. L'objectif de Transfer en direct est de vous permettre de modifier votre conception. Vous pouvez accéder à n'importe laquelle de vos esquisses et y apporter des modifications, les définir entièrement, créer des dessins, ajouter la pièce à un assemblage, etc.
• Revêtement de surface ajusté aux limitesUtilise un algorithme basé sur un maillage pour créer une surface NURBS dans une limite de patch définie par l'utilisateur. Cette commande de surfaçage est utile si votre objectif est de créer relativement rapidement des surfaces de meilleure qualité, de type CAO.

Tutoriels Geomagic Design X

Ici, nous avons utilisé Geomagic Design X pour procéder à la rétro-ingénierie d'un blisk, qui est un composant de turbomachine comprenant à la fois le disque de rotor et les pales en une seule pièce largement utilisée dans l'industrie aérospatiale.

Apprenez-en davantage sur le revêtement de surface adapté aux limites et le revêtement automatique, ainsi que sur les différences et les avantages de chacun, comme nous les démontrons à l'aide d'un modèle de bâton de golf numérisé.

Nous avons procédé à la rétro-ingénierie d'une pièce cassée pour un trépied et avons imprimé en 3D la pièce de remplacement. Découvrez comment nous avons pu convertir des données numérisées en 3D en fonctions exploitables dans SOLIDWORKS et imprimer une nouvelle pièce grâce à Matériau d'impression 3D en nylon 12CF.

Dans cette vidéo, nous utilisons des assistants de modélisation et montrons comment fonctionne la fonction Transfer en direct lors du transfert de l'arborescence de l'historique de Design X vers SOLIDWORKS.

Vous voulez en savoir plus ?

Pour en savoir plus sur Geomagic Design X ou tout autre logiciel d'ingénierie inverse offert par GoEngineer, veuillez Contactez-nous.
