Simulation SOLIDWORKS 2026 - Nouveautés

SOLIDWORKS 2026 introduit de nouvelles fonctionnalités excitantes pour répondre à vos besoins Simulation d'écoulement Cet article explore les nouvelles améliorations apportées à l'explorateur de composants, aux objectifs et aux études paramétriques.

Explorateur de composants

L'explorateur de composants permet d'obtenir un aperçu rapide des nombreuses propriétés appliquées lors d'une analyse thermique. Dans SOLIDWORKS Flow Simulation 2026, l'explorateur de composants a été enrichi et offre maintenant plus d'informations et de flexibilité.

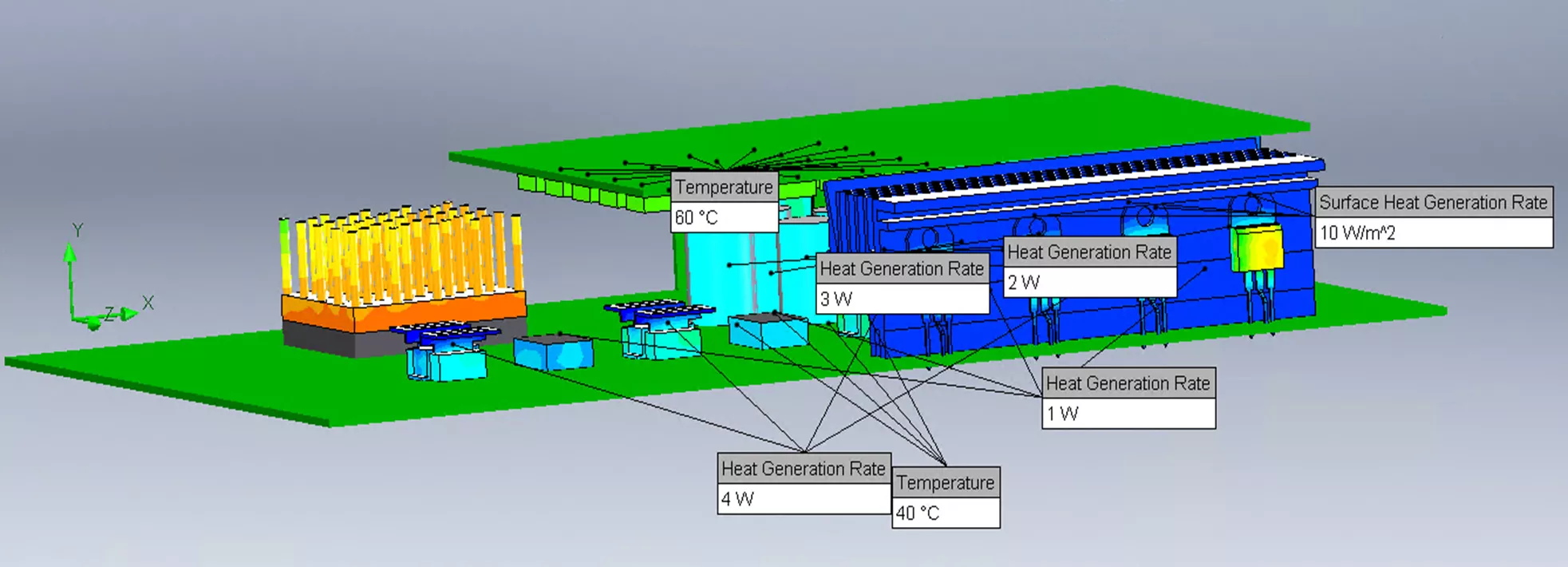

• Sources de surface - La puissance totale des sources de surface est maintenant affichée, ainsi que la somme de toute la chaleur générée par ces sources. Cela apporte une plus grande clarté lors de la configuration d'analyses comportant un grand nombre de sources.

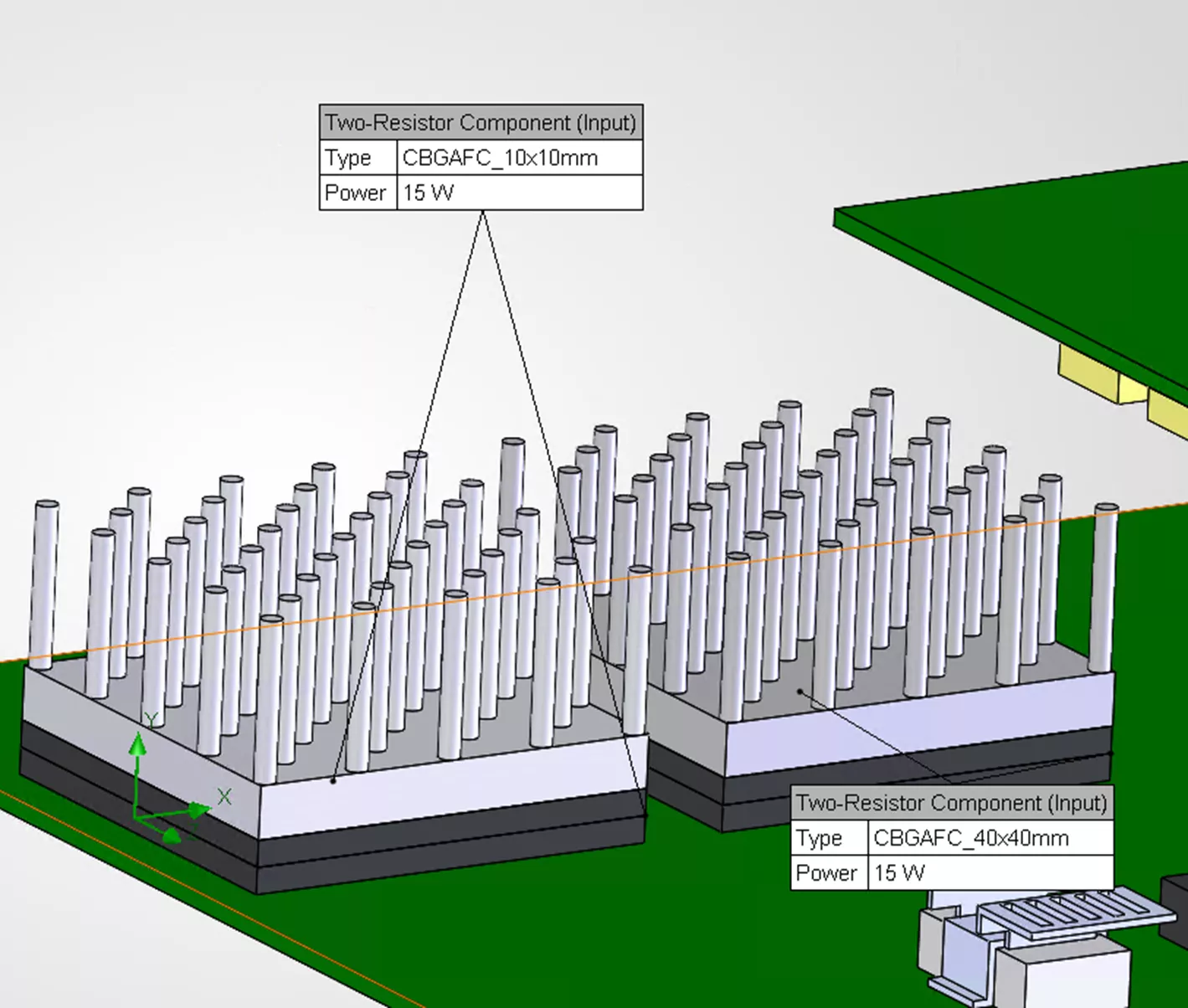

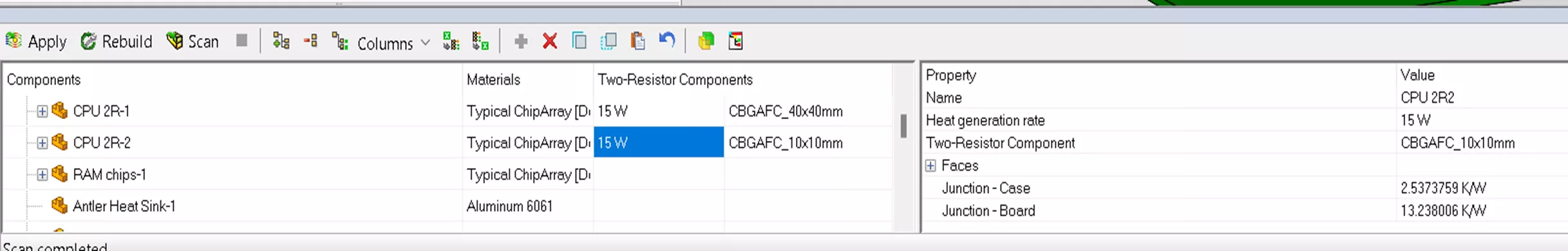

• Création à deux résistances - L'explorateur de composants affiche un résumé des composants à deux résistances et permet de les créer directement. Ces composants peuvent être importés d'Excel ou saisis directement dans l'explorateur. Cette fonctionnalité permet la création en série de composants à deux résistances, réduisant ainsi le temps de préparation des études.

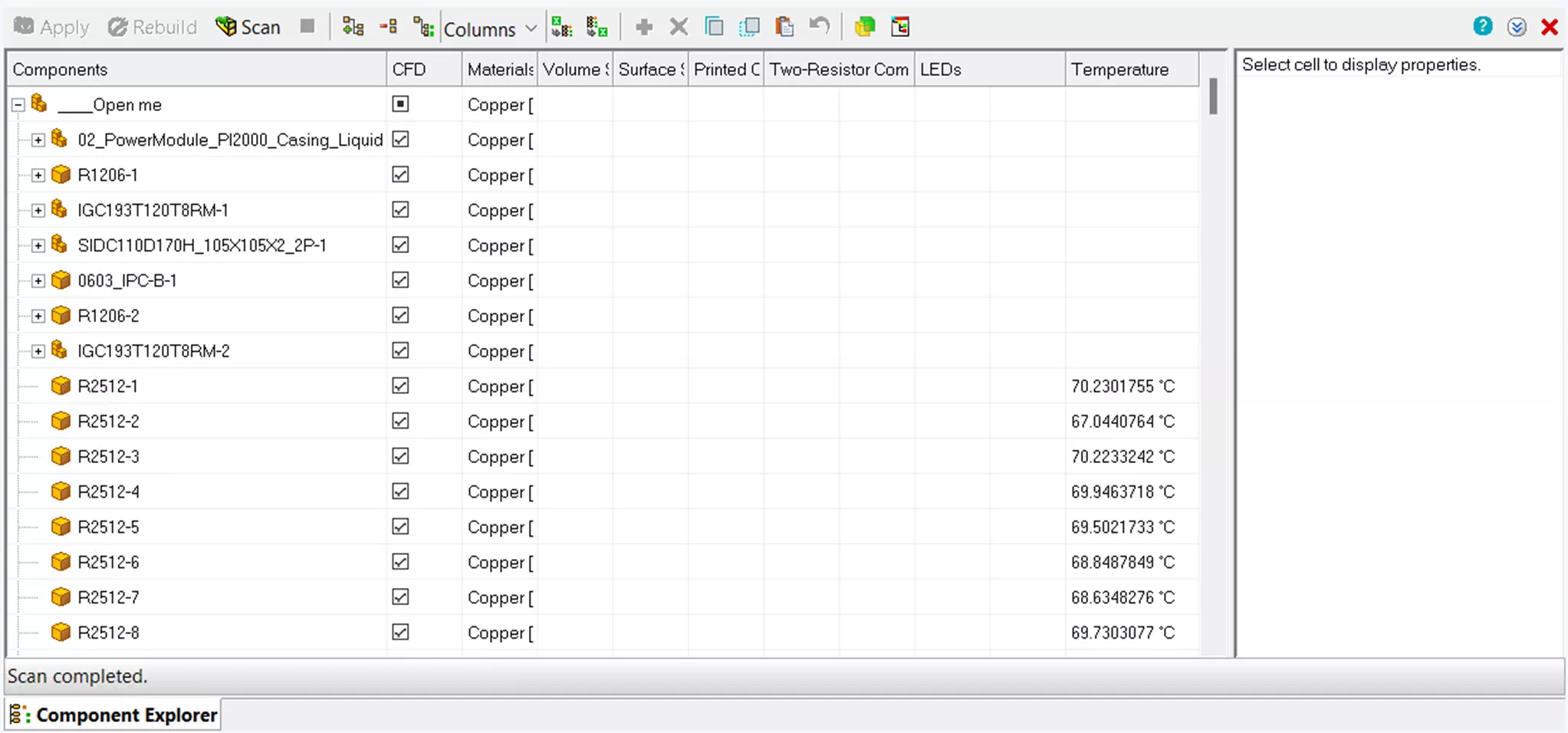

• État du composant - Une colonne d'état a été ajoutée afin de fournir des renseignements plus clairs sur les composants ou les corps impliqués dans l'analyse. Il est possible d'activer ou de désactiver les corps directement dans l'explorateur de composants. Cela offre une plus grande flexibilité pour contrôler l'influence des composants sur une analyse.




• État de la température - Une nouvelle colonne de température fournit une rétroaction claire sur les performances des composants. Ces données peuvent être exportées avec les résultats afin de générer un tableau des températures associées aux composants, ce qui simplifie la génération de rapports et réduit les erreurs.

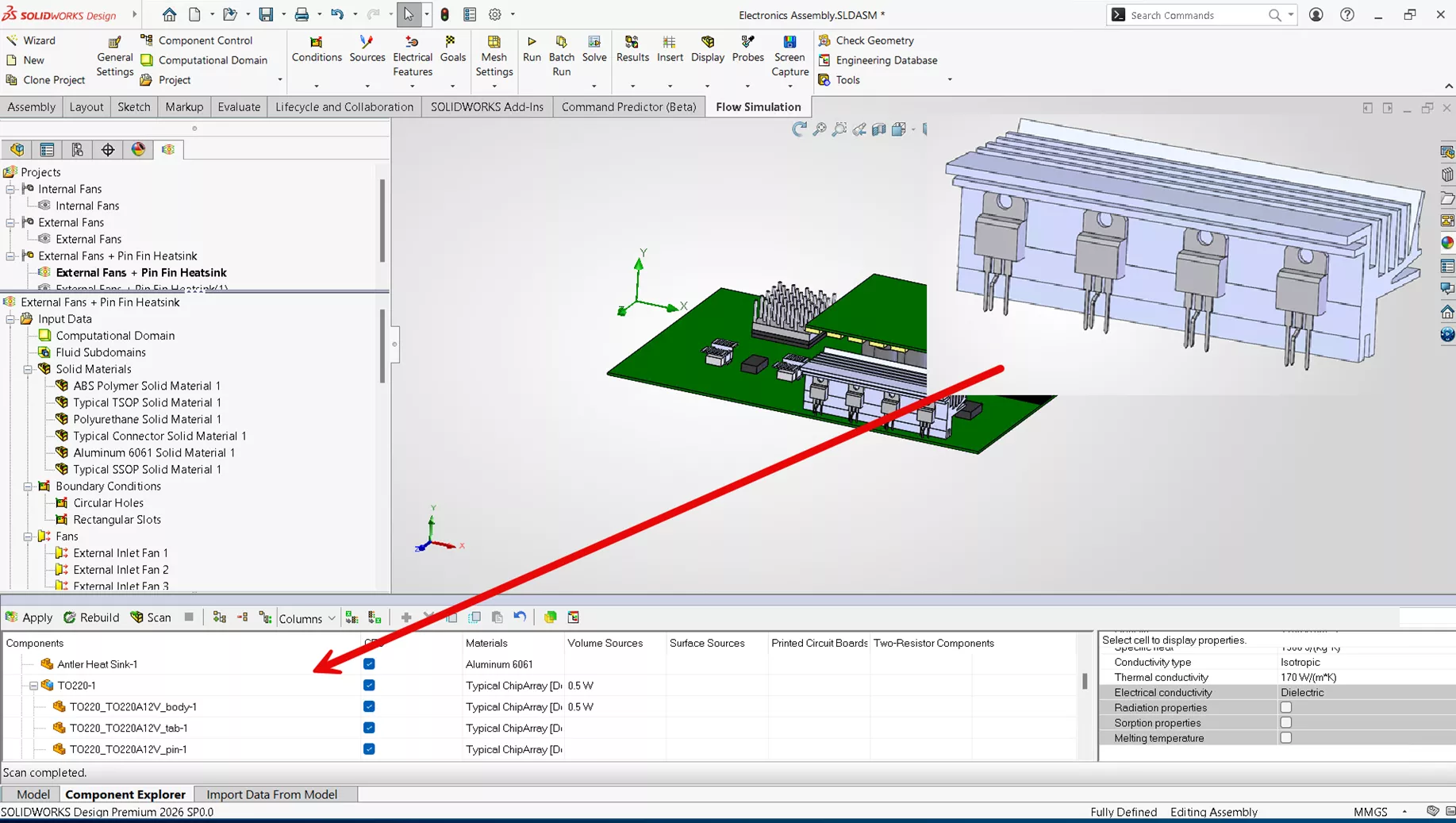

• Paramètres du projet issus des sous-modèles - Dans SOLIDWORKS Flow Simulation 2026, les paramètres de projet définis dans les sous-modèles peuvent maintenant être propagés au projet d'assemblage principal. Cela permet de créer et de réutiliser des composants de bibliothèque élaborés et détaillés dans des études ultérieures.

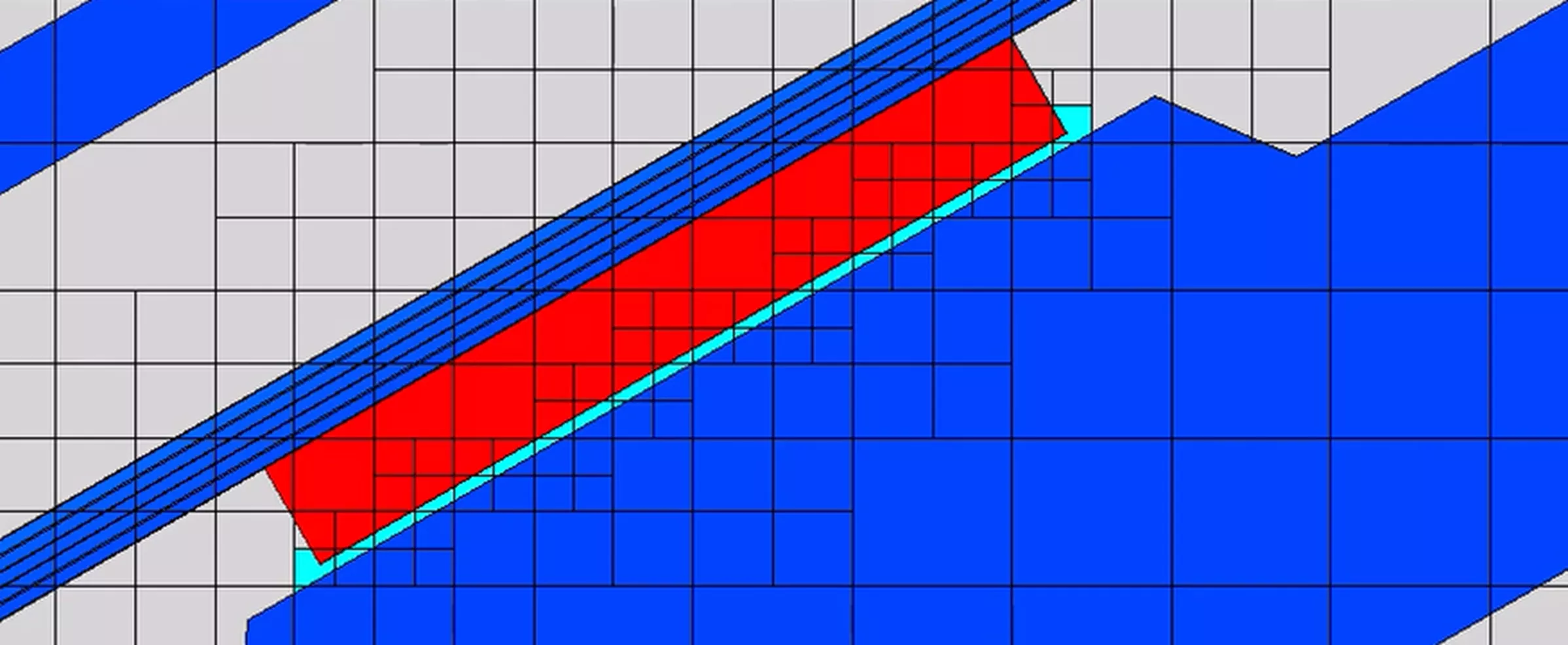

Fonction de remplissage des fentes minces

Lors de la configuration d'une analyse thermique, de petits détails omis dans la géométrie CAO peuvent avoir un impact important sur les résultats. Un exemple courant est la pâte thermique entre les composants, souvent laissée comme un interstice dans le modèle. SOLIDWORKS Flow Simulation 2026 offre la possibilité de combler les interstices directement dans le maillage et d'appliquer des matériaux spécifiques dans la zone comblée, sans avoir à créer de géométrie CAO. Notez que cette fonctionnalité n'est visible qu'en post-traitement.

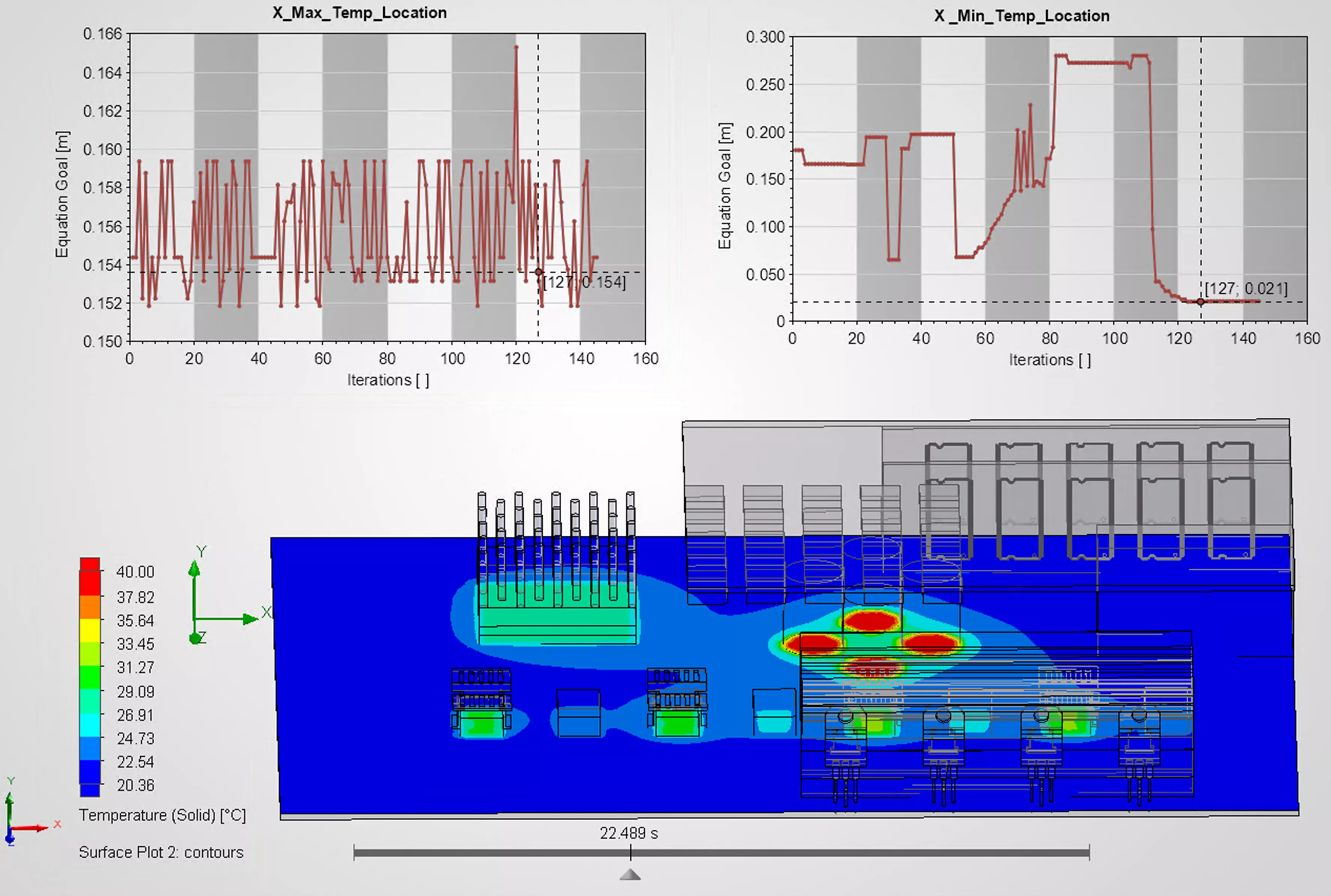

Objectifs minimum et maximum Emplacement

La détermination de la valeur maximale d'un objectif a toujours été une fonction essentielle de Flow Simulation. La nouveauté de SOLIDWORKS 2026 réside dans la possibilité d'indiquer les coordonnées X, Y et Z de cette valeur maximale. Ceci peut être réalisé à l'aide des objectifs d'équation :

• GoalLocationX({Nom de l'objectif})
• GoalLocationY({Nom de l'objectif})
• GoalLocationZ({Nom de l'objectif})

Cela permet d'identifier clairement cet emplacement important dans un assemblage.

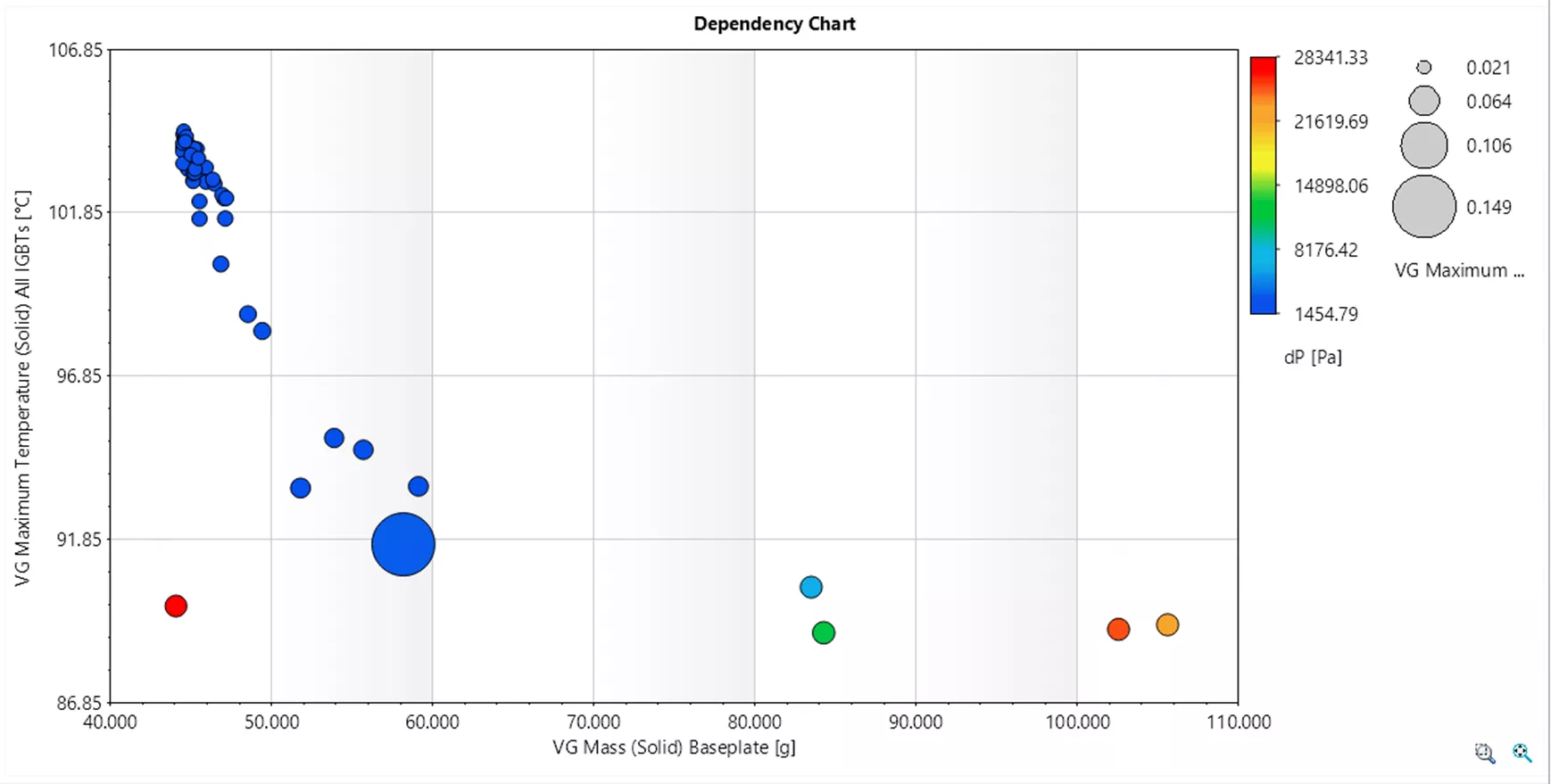

Étude paramétrique - Diagramme à bulles

Une compréhension claire des dépendances entre les variables de conception est essentielle pour prendre des décisions éclairées. Dans Flow Simulation 2026, une nouvelle méthode de visualisation a été ajoutée à l'étude paramétrique : le diagramme à bulles. Celui-ci permet une meilleure compréhension de la corrélation entre plusieurs paramètres et objectifs.

Voilà qui conclut notre présentation des nouveautés de SOLIDWORKS Flow Simulation 2026. Découvrez le reste de notre Quoi de neufPour en savoir plus sur la série, consultez la suite SOLIDWORKS plateforme.
