Installation et configuration du module complémentaire KeyShot SOLIDWORKS

Si vous cherchez à intégrer votre licence KeyShot autonome dans un logiciel de modélisation 3D, SOLIDWORKS est une excellente option, offrant un ajout pratique. Ce blogue explique les étapes de téléchargement du module complémentaire et présente ses fonctionnalités directement dans SOLIDWORKS pour la création et la modification de rendus.

Exigences du module complémentaire KeyShot SOLIDWORKS :

• Coup de clé
• SOLIDWORKS 2012 ou plus tard
• Windows 10 ou version ultérieure

Installation du module complémentaire KeyShot SOLIDWORKS

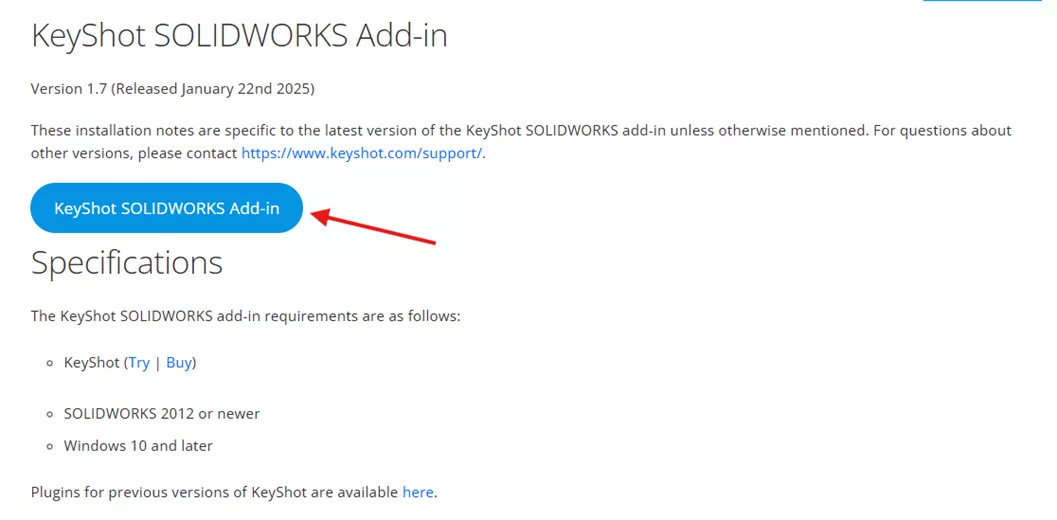

1. Téléchargez le module complémentaire Keyshot à partir de leur site web.




2. Double-cliquez sur le programme d'installation. Un message apparaîtra pour confirmer l'installation. Suivez les étapes pour terminer l'installation.




3. Une fois le module complémentaire installé, ouvrez une nouvelle version de SOLIDWORKS pour configurer le module complémentaire KeyShot.

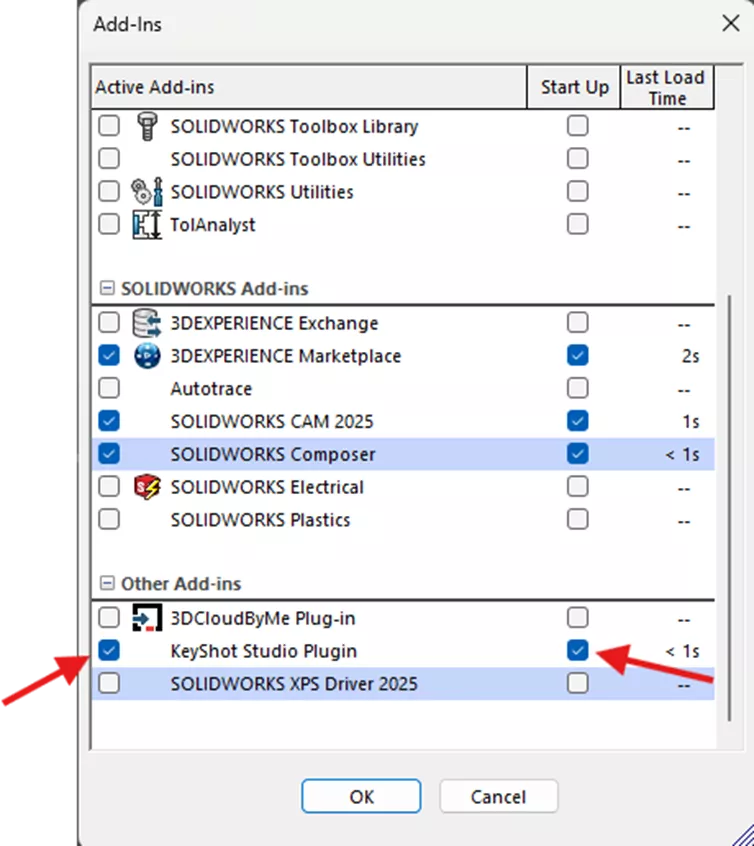

4. Une fois SOLIDWORKS ouvert, accédez à Outils > Suppléments > Autres modules complémentaires. Assurez-vous que les deux Suppléments actifs et le Commencer les boutons sont sélectionnés.

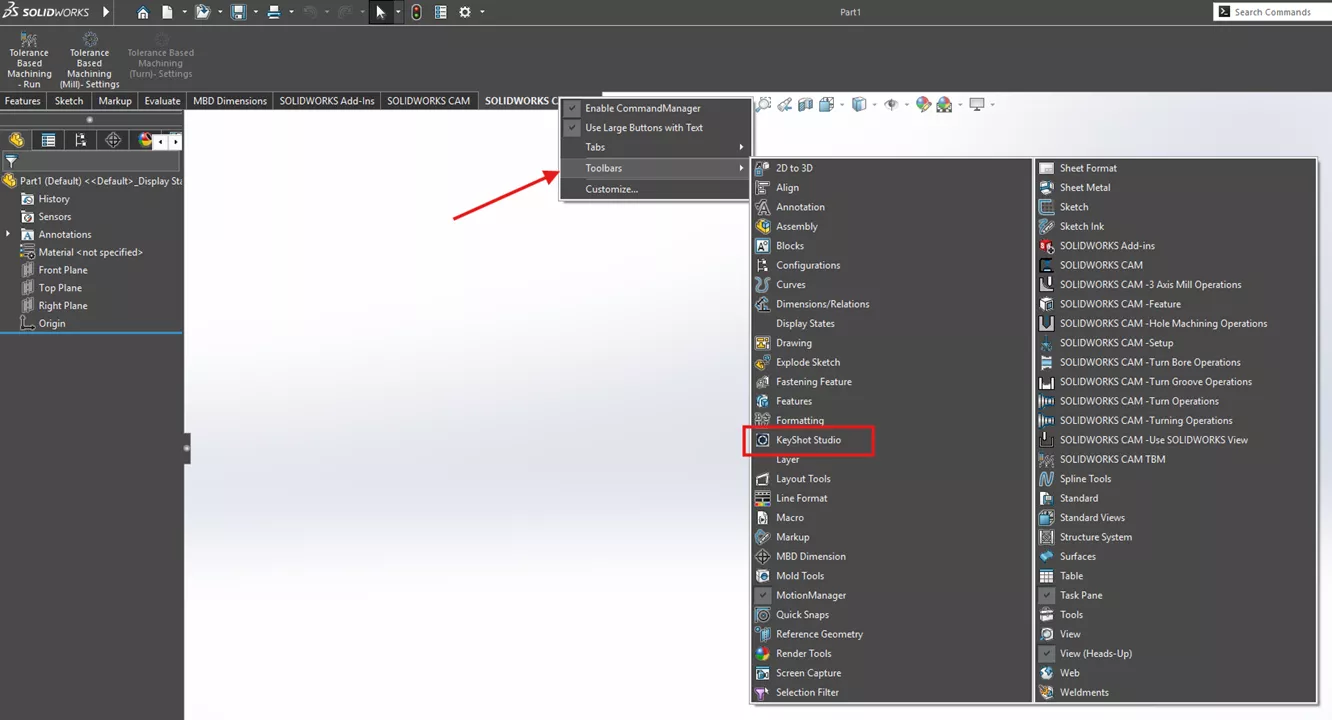

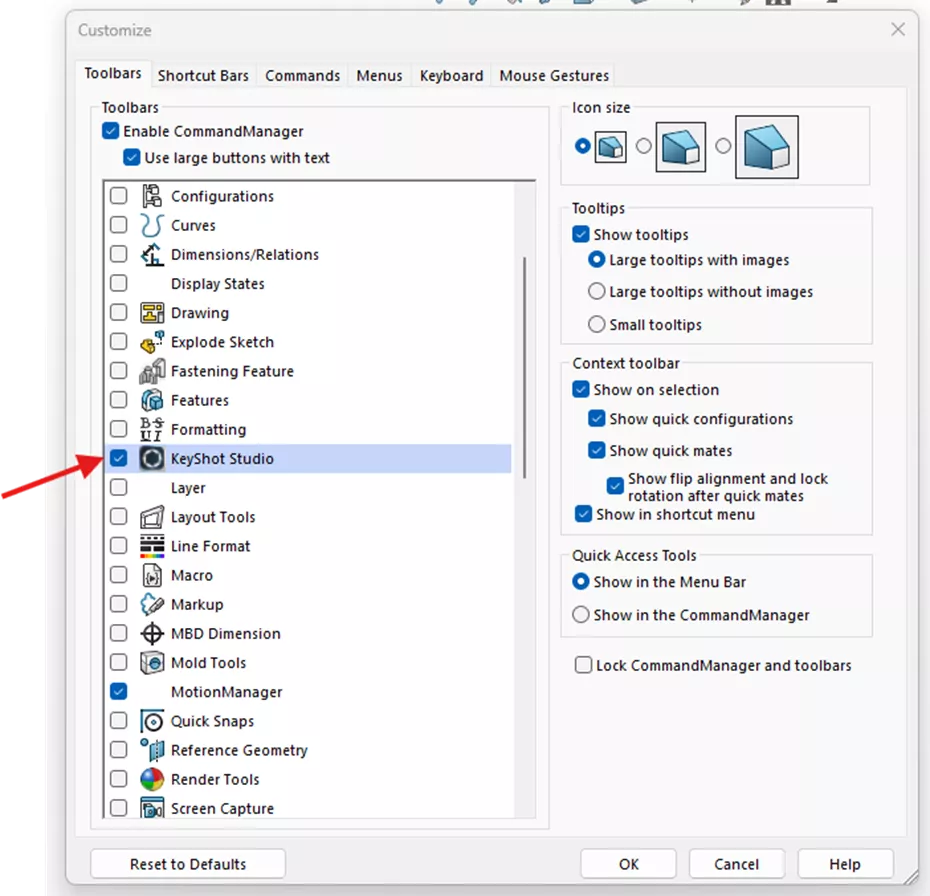

5. Dans SOLIDWORKS, je recommande d'avoir KeyShot disponible dans votre barre d'outils. Pour ce faire, cliquez avec le bouton droit de la souris sur la barre d'outils et choisissez Studio KeyShot. Vous pouvez aussi aller dans Outils > Personnaliser > puis dans l'onglet Barres d'outils, sélectionnez Studio KeyShot.


   Méthode 1


   Méthode 2

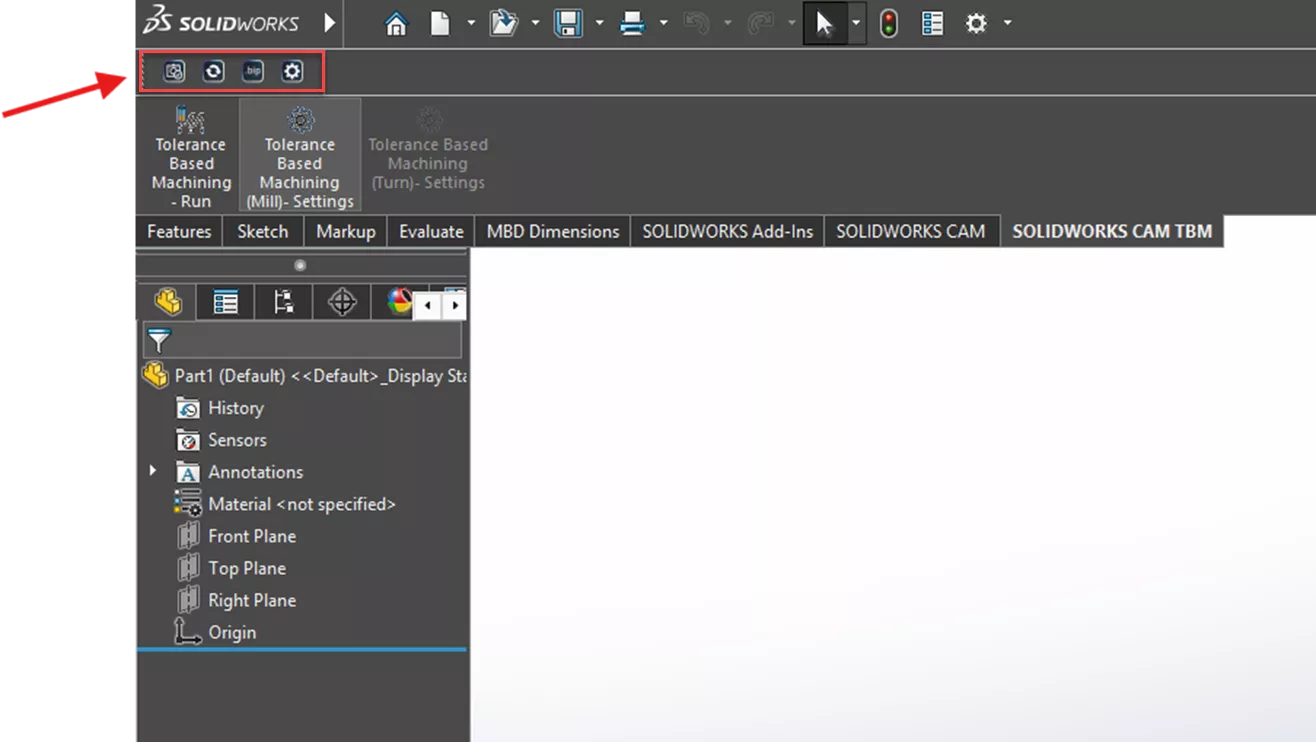

6. Cela épinglera ensuite les fonctions de la barre d'outils pour un accès rapide lors de l'envoi de modèles pour le rendu ou la mise à jour du modèle dans KeyShot.

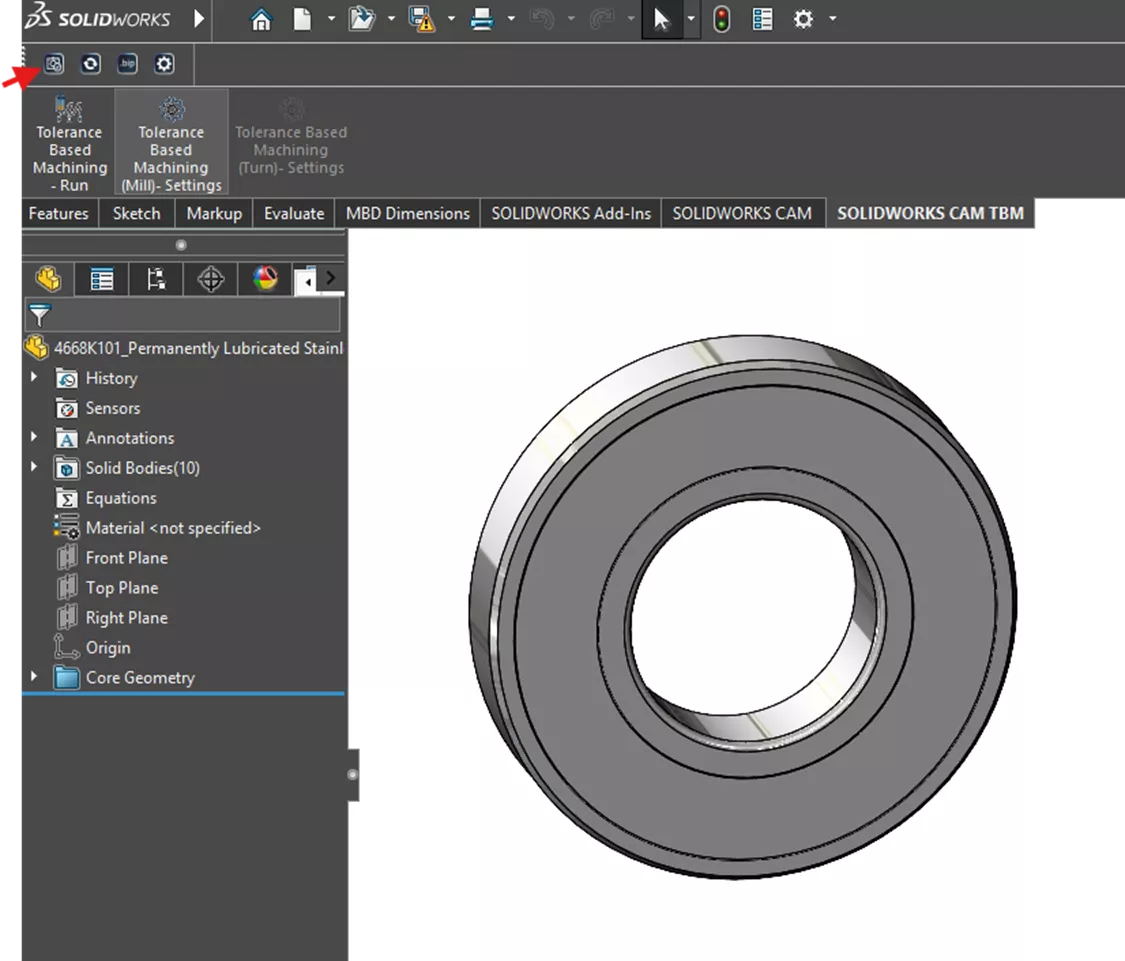

7. Dans cet exemple, j'utilise un modèle de roulement à billes SOLIDWORKS et je vais l'envoyer à KeyShot pour le tester. Ouvrez simplement le modèle à rendre et cliquez sur Envoyer à Keyshot Studio.




8. La pièce sera renseignée automatiquement dans une autre fenêtre dans KeyShot.

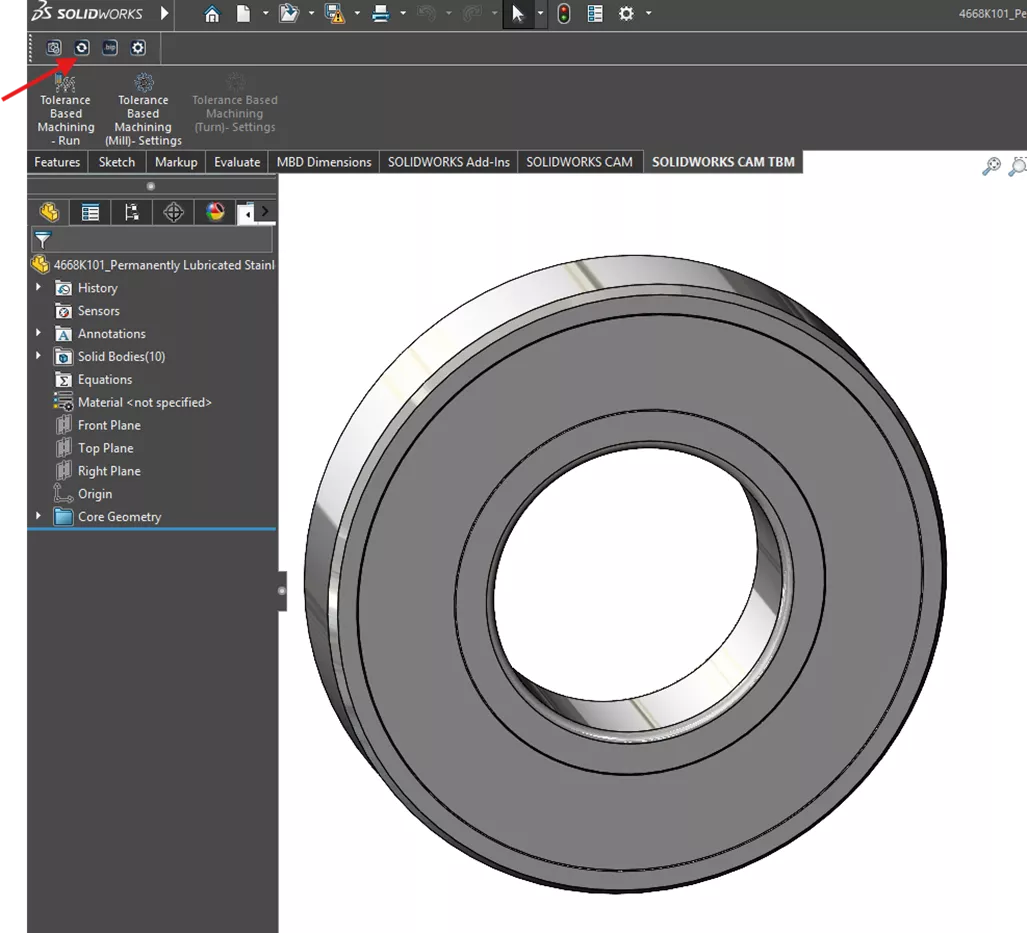

9. Vous pouvez travailler sur le rendu dans cette fenêtre, comme vous le feriez normalement dans le logiciel autonome. Si vous avez configuré tous les matériaux, couleurs, éclairages, positions, etc., et que vous constatez ensuite que vous devez modifier le modèle, cliquez simplement sur le bouton Mettre à jour KeyShot Studio bouton.




10. Cela conservera ce qui a déjà été fait dans KeyShot et mettra uniquement à jour la géométrie 3D, vous évitant ainsi de perdre beaucoup de travail.

Le module complémentaire de rendu KeyShot pour SOLIDWORKS Vous permet d'envoyer facilement des rendus et de les mettre à jour rapidement lorsque des modifications du modèle sont nécessaires. Je recommande fortement ce module complémentaire si vous possédez déjà KeyShot et souhaitez l'intégrer à un excellent logiciel de modélisation.

Vous voulez en savoir plus ? Consultez d'autres tutoriels SOLIDWORKS ci-dessous. De plus, rejoignez leCommunauté GoEngineerpour créer des messages sur le forum, participer à des concours de design et répondre aux questions des autresSOLIDWORKSutilisateurs.
