Creaform HandySCAN
Numérisation 3D portative haute résolution

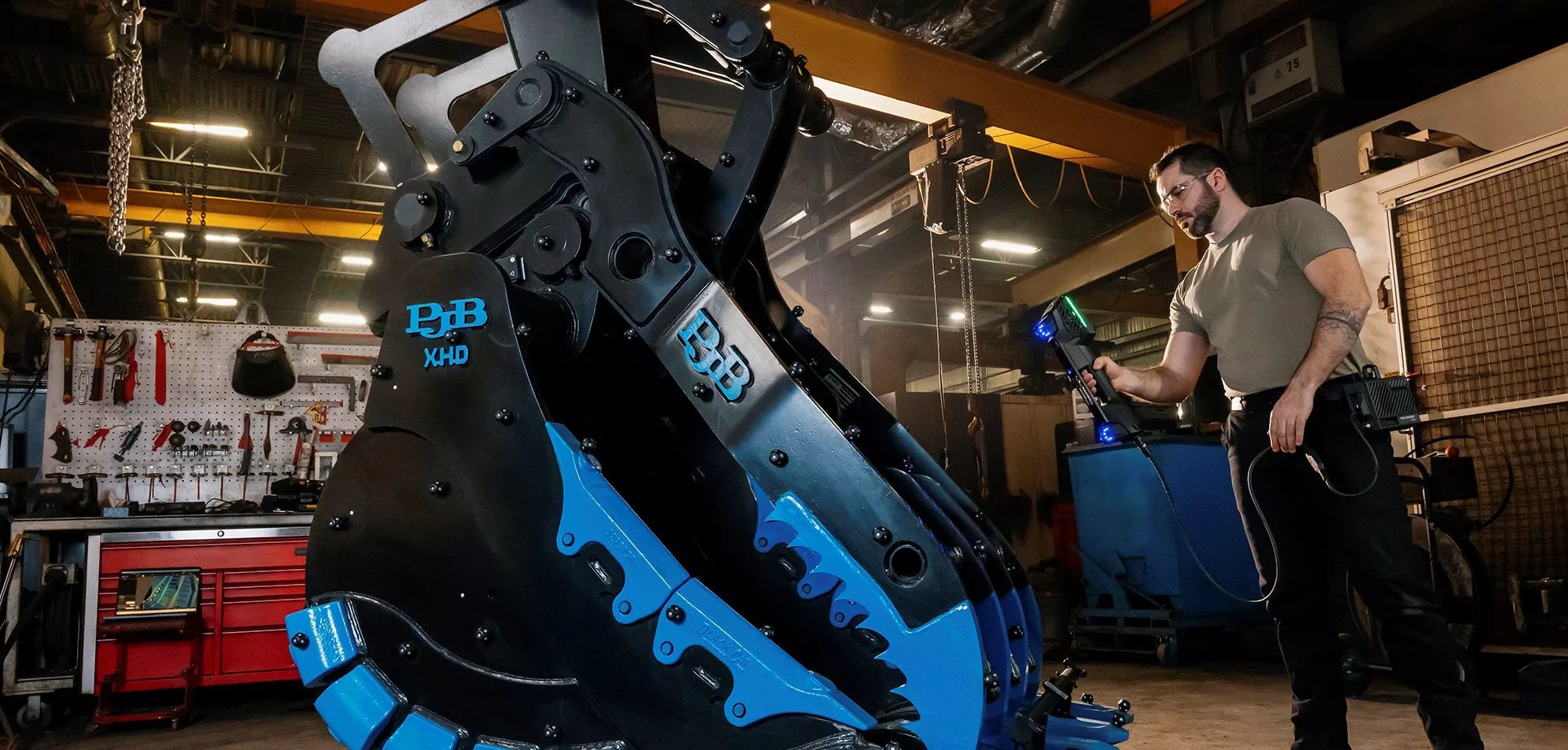

Quelle est la série HandySCAN de Creaform ?
La gamme de scanneurs 3D portables laser HandySCAN 3D™ est idéale pour numériser des pièces de toutes tailles, de la taille d'une balle de golf à celle d'une petite voiture. C'est un outil performant pour la rétro-ingénierie (numérisation vers CAO) et les processus d'inspection. Les systèmes HandySCAN sont parmi les plus faciles à utiliser sur le marché. Chefs de file de l'industrie, primés et plébiscités par les professionnels, ils figurent parmi les scanners 3D les plus rapides, précis, portables et faciles à utiliser.
-

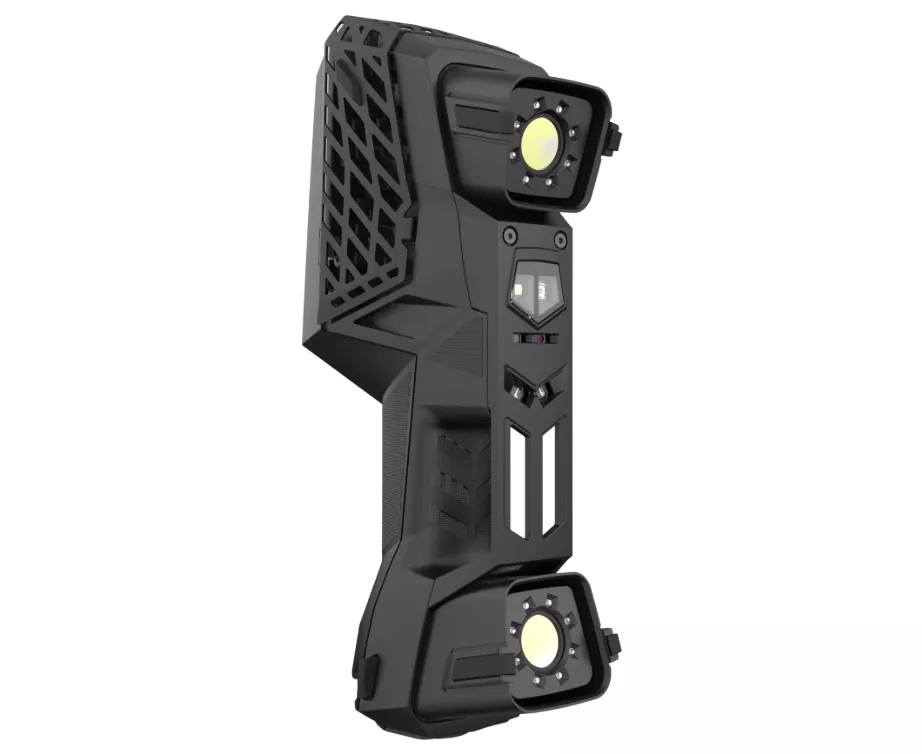

SÉRIE HandySCAN 3D EVO
-
Précision:
Jusqu'à 0,020 mm (0,0008 po) -
Source lumineuse :
22 à 46 lignes laser bleues (1 ligne supplémentaire) + pointeur laser (Élite) -
-
Série HandySCAN 3D MAX
-
Précision:
Jusqu'à 0,075 mm (0,0030 po) -
Source lumineuse :
38 lignes laser bleues + 1 pointeur laser -
-

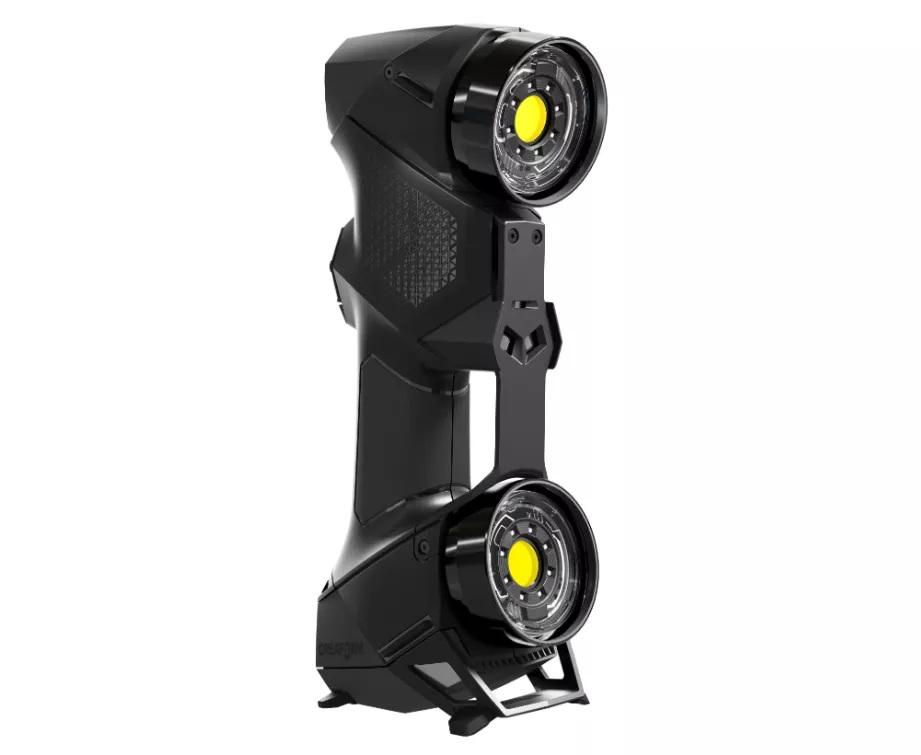

Série HandySCAN 3D NOIR
-
Précision:
0,025 mm (0,0008 po) -
Source lumineuse :
22 croix laser bleues (+1 ligne supplémentaire) -
-
HandySCAN 3D pro
-
Précision:
Jusqu'à 0,030 mm (0,0012 po) -
Source lumineuse :
23 lignes laser bleues -
Fonctionnalités HandySCAN
Portable

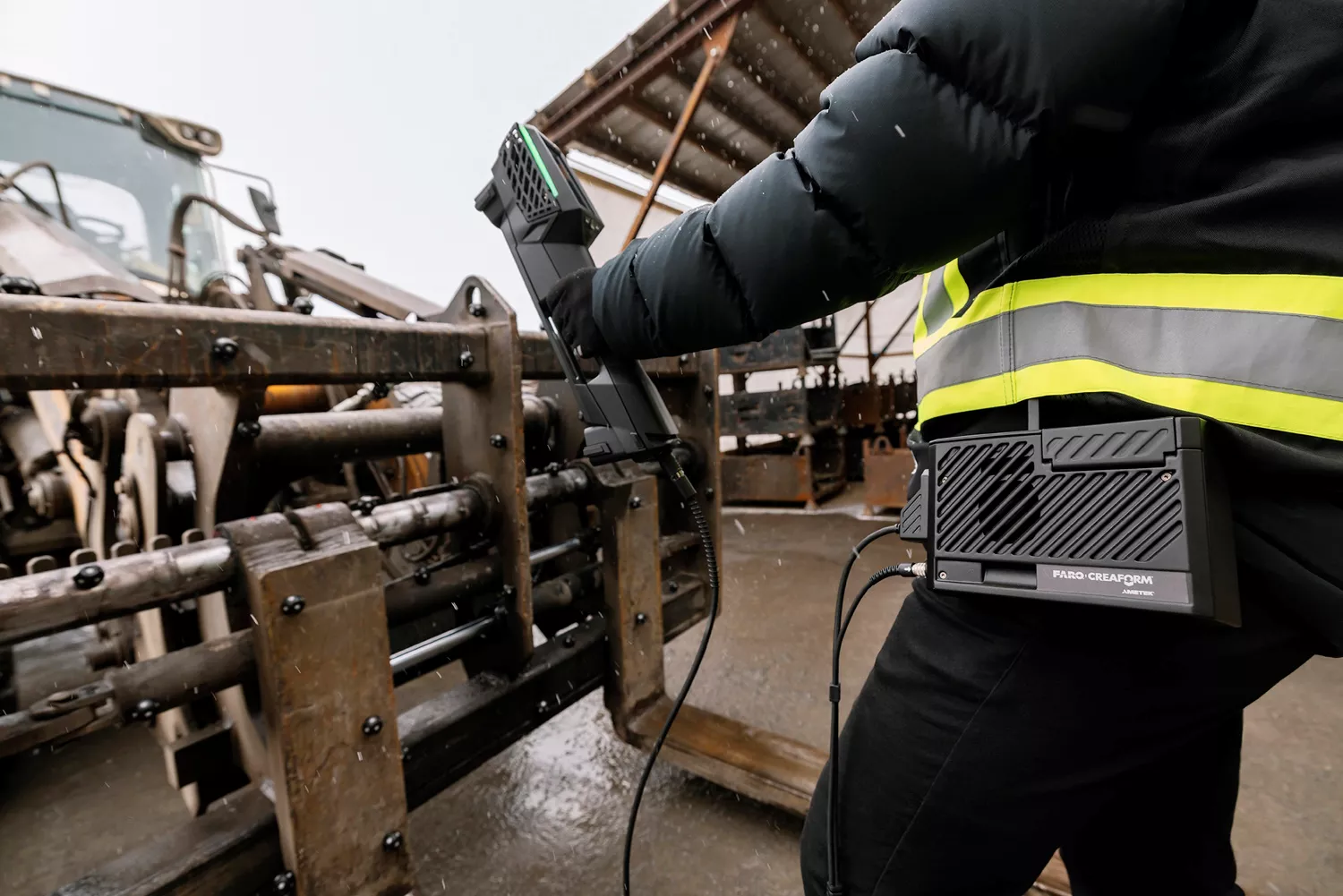

Les scanneurs HandySCAN 3D sont livrés dans une mallette rigide et robuste contenant tout le nécessaire pour réaliser des numérisations 3D exceptionnelles. Grâce à leur format compact, semblable à une mallette, les systèmes HandySCAN sont faciles à transporter et peuvent être rangés dans n'importe quel véhicule ou emportés en cabine dans n'importe quel avion. Le HandySCAN lui-même pèse environ 900 grammes et ne nécessite aucune fixation fixe. C'est un scanneur 3D portatif, relié uniquement par un câble USB et une prise secteur. Les câbles USB standards mesurent 4 mètres, mais peuvent être commandés jusqu'à 16 mètres. L'alimentation peut être assurée par une batterie externe, faisant du HandySCAN l'un des numériseurs 3D les plus portables sur le marché.
Facile à utiliser
Les scanneurs HandySCAN se branchent, se configurent et sont prêts à numériser en un clin d'œil. Le logiciel de numérisation Creaform.OS, fourni avec les numériseurs 3D HandySCAN pour réaliser des numérisations 3D complètes, est intuitif et facile à utiliser. Il offre même un flux de travail guidé pour les débutants ou les projets de numérisation 3D plus complexes. Grâce à HandySCAN, même les utilisateurs novices peuvent réaliser d'excellentes numérisations 3D.

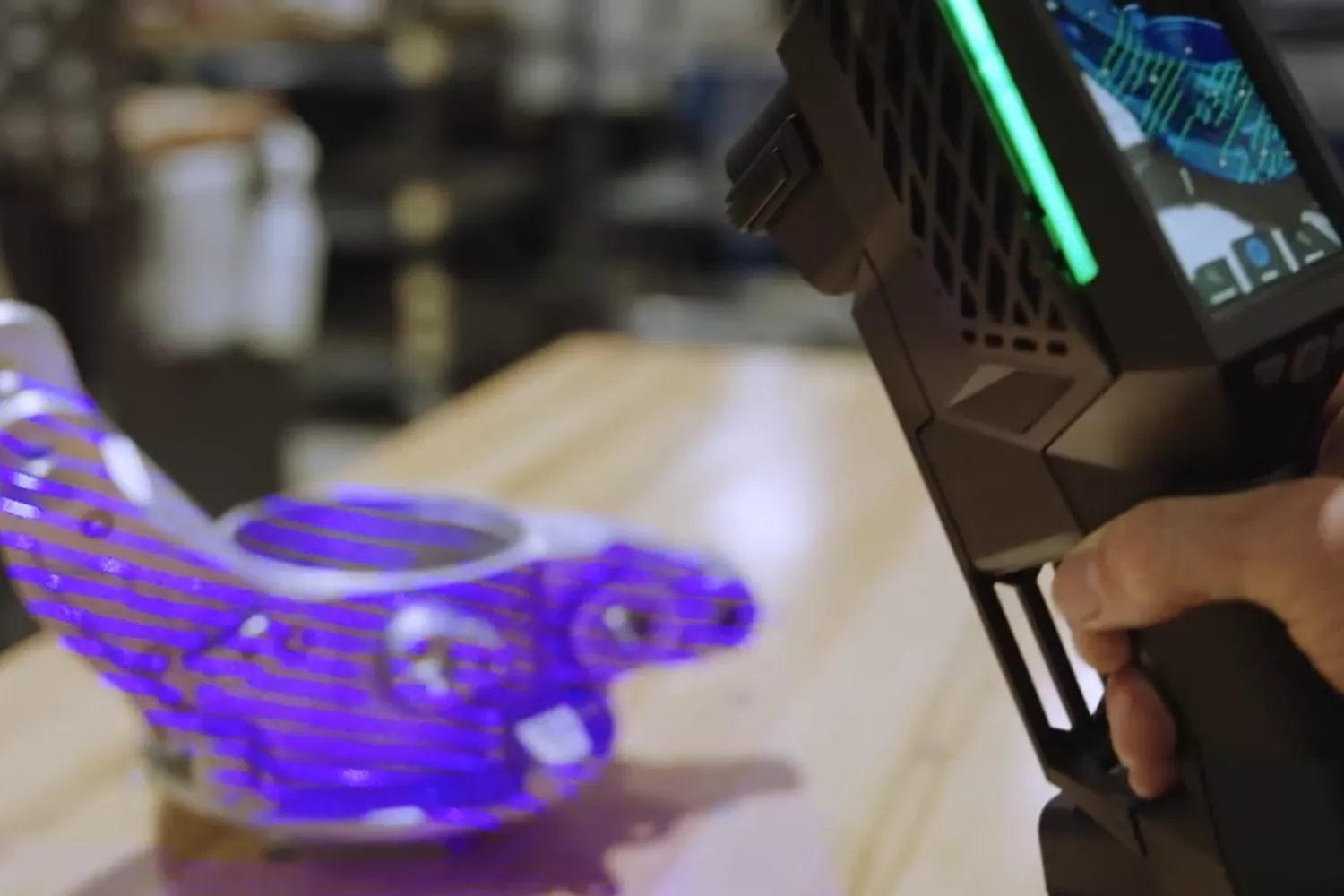

PRÉCISION MAXIMALE
Le HandySCAN EVO Elite offre une précision de 0,015 mm et capture des détails extrêmement fins lors de la numérisation. La gamme HandySCAN est souvent privilégiée pour les contrôles en atelier en raison de sa rapidité, de son exactitude et de sa précision lors de la numérisation 3D de pratiquement toutes les surfaces, y compris les surfaces polies comme le noir lustré et le chrome. La gamme HandySCAN remplace souvent avantageusement une machine à mesurer tridimensionnelle (MMT) traditionnelle pour les besoins d'inspection. En matière de rétro-ingénierie, la qualité de numérisation et la définition des détails des pièces offertes par le HandySCAN sont inégalées.
ACCESSOIRES SUPPLÉMENTAIRES
Le système Max Shot 3D de Creaform, jumelé à la tablette VXremote, est idéal pour les équipes de développement de produits, de fabrication, de contrôle de la qualité et d'inspection. Il offre une précision et une répétabilité de mesure optimales, aussi bien pour les projets de grande envergure que pour les pièces de 2 à 10 m, avec une précision de 0,015 mm/m ou mieux. La tablette VXremote duplique l'écran de l'ordinateur auquel le HandySCAN est connecté, permettant ainsi à l'utilisateur d'accéder aux zones de numérisation confinées et aux endroits difficiles d'accès sans avoir à garder l'écran de l'ordinateur en vue pour visualiser les données de numérisation.
Ensembles complémentaires
Pour vous aider à tirer encore plus de profit de votre numériseur 3D portable Creaform, des modules complémentaires sont disponibles pour s'adapter à votre flux de travail.
Le kit d'automatisation augmente la productivité et aide les équipes de contrôle de la qualité à suivre l'évolution des exigences d'inspection, sans sacrifier la flexibilité qui fait la renommée du scan portable.
Pour les équipes souhaitant se déplacer librement dans l'atelier, la trousse de mobilité élimine les contraintes liées aux câbles, grâce à un module compact et léger conçu pour des mouvements sécuritaires et sans restriction.
Ensemble, ces trousses vous permettent d'adapter votre configuration de numérisation aux exigences de n'importe quel environnement.
SPÉCIFICATIONS
| FONCTIONNALITÉS |
HandySCAN EVO |
HANDYSCAN MAX |
HandyScan NOIR |
HandySCAN PRO |
| Précision (1) | 0,020 mm (0,0008 po) 0,015 mm(1) (0,0006 po)(1) |
Jusqu'à
|
Jusqu'à 0,025 mm (0,0010 po) |
Jusqu'à 0,030 mm(1) (0,0012 po)(1) |
| précision volumétrique(2) (selon la taille de la pièce) |
(0,0008 po + 0,00024 po/pi) 0,020 mm + 0,015 mm/m (2) (0,0008 po + 0,00018 po/pi)(2) 0,015 mm + 0,015 mm/m (1)(2) (0,0006 po + 0,00018 po/pi)(1 |
Jusqu'à0,075 mm + 0,010 mm/m (0,0030 po + 0,0012 po/pi)(2) |
0,020 mm +0,040 mm/m (0,0008 po + 0,0005 po/pi) |
0,020 mm + 0,060 mm/m(2) |
| Résolution de mesure | (0,0010 po) |
0,04 mm (0,0016 po) |
0,025 mm (0,0010 po) |
0,025 mm (0,0010 po) |
| Résolution du maillage | (0,0039 po) |
0,4 mm (0,0039 po) |
0,100 mm (0,0039 po) |
0,100 mm (0,0039 po) |
| taux de mesure | 2 800 000 mesures/s |
2 250 000 mesures/s | 1 300 000 mesures/s | 1 200 000 mesures/s |
| source lumineuse | 46 Lignes laser bleues (+1 ligne supplémentaire) + Pointeur laser |
38 lignes laser bleues (+pointeur laser)(3) | 22 croix laser bleues(²) (+ 1 ligne de plus) |
23 lignes laser bleues(4) |
| Commandes de numérisation | Écran tactile de 4,3 pouces + boutons physiques | N / A | 2 M (sans danger pour les yeux) |
|
| Distance de travail | 200 à 750 mm (7,9 x 29,5 po) |
Jusqu'à 0,30 à 2,50 m (1,0 à 8,2 pi)
|
200–450 mm (7,9–29,5 po) |
250 à 450 mm (9,8 x 17,7 pouces) |
| Profondeur de champ | 550 mm (21,7 pouces) |
Jusqu'à 2,20 m (7,2 pi) |
200 mm (7,9 po) |
|
| Gamme de tailles de pièces (recommandée) | Jusqu'à 1 à 15 m (3,3–49,2 pi) |
0,05–4 m (0,15–13 pi) |
0,05 à 4 m (0,15-13,1 pi) |
|
| Logiciel | ||||
| Formats de sortie | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf |
.dae, .fbx, .iges, .ma, .obj, .ply, .step, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf | ||
| Logiciels compatibles |
Solutions Geomagic®,Logiciel InnovMetric (PolyWorks),Groupe Métrologique (Metrolog X4), Cinématique de la Nouvelle Rivière (Analyseur Spatial),Vérisurf,Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo),Siemens (NX, Solid Edge),Autodesk (Inventor, PowerINSPECT)
|
|||
| Poids | 1,04 kg (2,3 lb) |
1,28 kg (2,8 lb) |
0,94 kg (2,1 lb) |
920 g (2,0 lb) |
| Dimensions (L x l x H) |
(3,4 x 4,8 x 11,2 pouces) |
86 x 121 x 419 mm (3,4 x 4,8 x 16,5 pouces) |
79 x 142 x 288 mm (3,1 x 5,6 x 11,3 pouces) |
79 x 150 x 304 mm (3,2 x 5,9 x 12 pouces) |
| Norme de connexion | ||||
| Plage de températures de fonctionnement | (41-104 °F) |
|||
| Plage d'humidité de fonctionnement (sans condensation) |
||||
| Certifications | ||||
| Brevets |
Brevets américains : US 7 912 673, EP (FR, Royaume-Uni, DE) 3 102 908, US 10 271 039, JP 6 596 433, CA 2 938 104, KR 10-2424135, CA 3 223 372, EM 015118552-0001, US 12 513 407
|
CA 2 600 926, CN 200680014069.3, US 7 912 673, CA 2 656 163, EP (FR, Royaume-Uni, DE) 1 877 726, AU 2006222458, US 8 032 327, JP 4 871 352, US 8 140 295, EP (FR, Royaume-Uni, DE) 2 278 271, EP (FR, Royaume-Uni, DE) 2 230 482, IN 266 573, US 7 487 063, CA 2 529 044, EP (FR, Royaume-Uni, DE) 3 102 908, US 15/114 563, CN 201580007340X |
|
|
