Conversion automatique des unités dans les propriétés des fichiers SOLIDWORKS

Les propriétés de masse sont l'un des outils les plus faciles à utiliser à l'intérieur SOLIDWORKS modèles. Ils sont faciles à consulter avec la commande Propriétés de masse, faciles à lier à un tradition propriété pour les nomenclatures et dessins, et ils sont également mis à jour automatiquement à mesure que la géométrie du modèle et les matériaux changent.

SOLIDWORKS 2024 et les versions plus récentes permettent aux utilisateurs d'ajouter facilement des notations d'unité à n'importe quel tradition propriété. Ici, le le poids de la pièce est marqué « g » pour indiquer que la mesure est en grammes conformément au système d'unités MMGS du document.

Encore mieux, la notation des unités change automatiquement lorsque le système d'unités change. Ci-dessous : le poids est automatiquement converti en sa valeur équivalente et en notation en livres lorsque le système d'unités passe de MMGS à IPS.

Cependant, dans SOLIDWORKS 2023 et plus, tandis que la valeur d'un masse Bien que la propriété puisse être calculée et mise à jour, la notation des unités ne l'est pas. Ce blogue décrit une solution pour afficher et convertir automatiquement les propriétés de masse, avec les unités appropriées affichées. Ces comportements seront ensuite codifiés à l'aide d'Équations SOLIDWORKS dans un modèle de document, facilitant ainsi son utilisation et son déploiement ultérieur dans plusieurs documents. Les conversions arithmétiques des unités s'effectuent à l'aide d'équations dans le gestionnaire d'équations, car une propriété personnalisée ne peut pas évaluer une expression arithmétique contenant du texte.

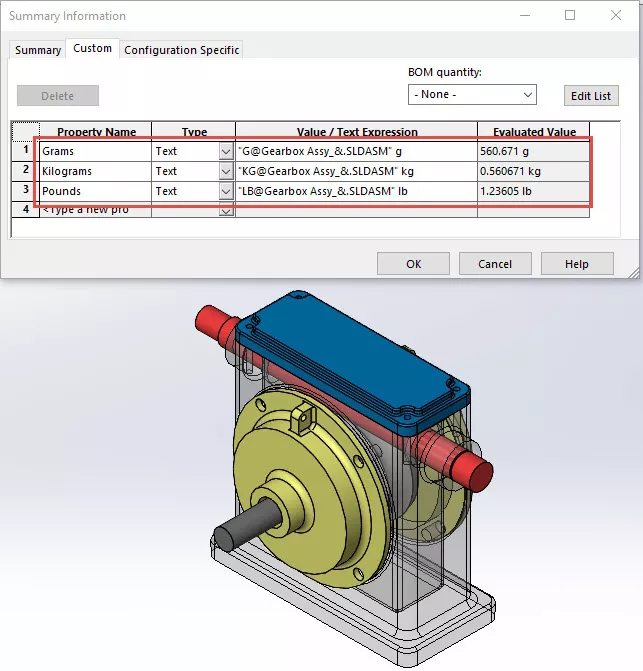

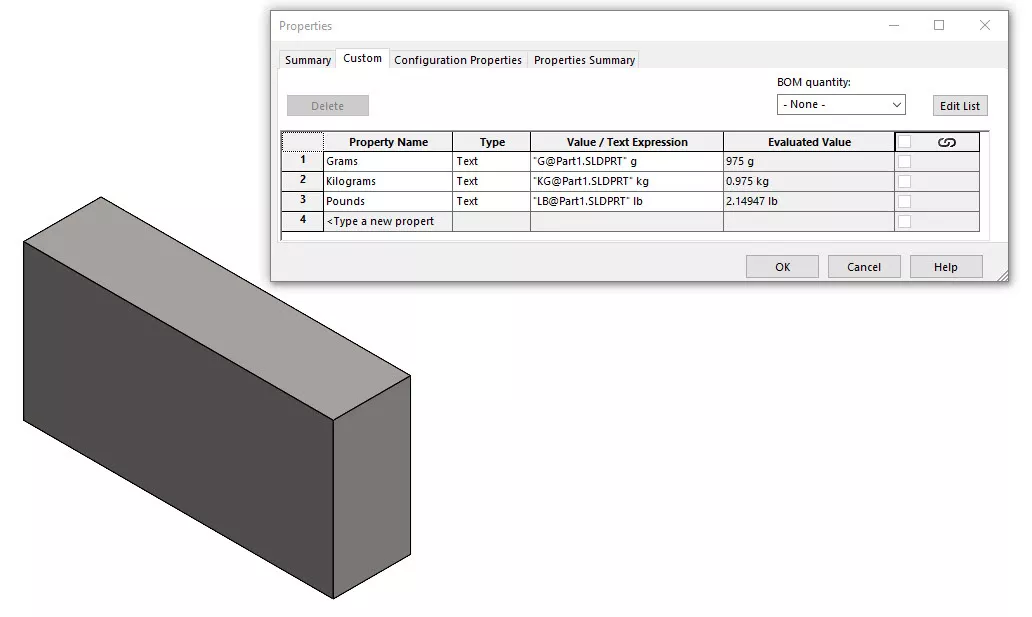

Voici des exemples de la syntaxe complète implémentée dans un modèle de document dont le système d'unités par défaut est défini sur MMGS et qui génère tradition propriétés qui affichent le poids équivalent en grammes (g), kilogrammes (kg) et livres (lb) chaque fois que le modèle est reconstruit dans SOLIDWORKS.

Installer

1. Créer un nouveau document SOLIDWORKS :

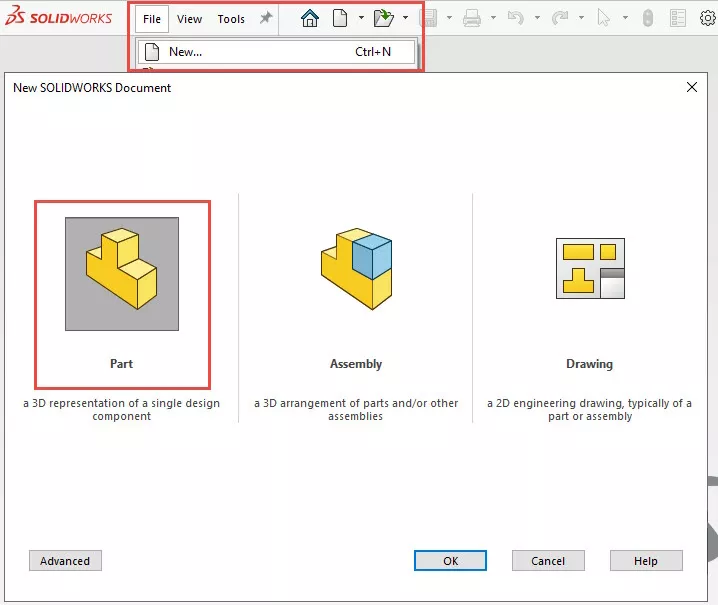

   1. Fichier > Nouveau > Partie ou Assemblée.

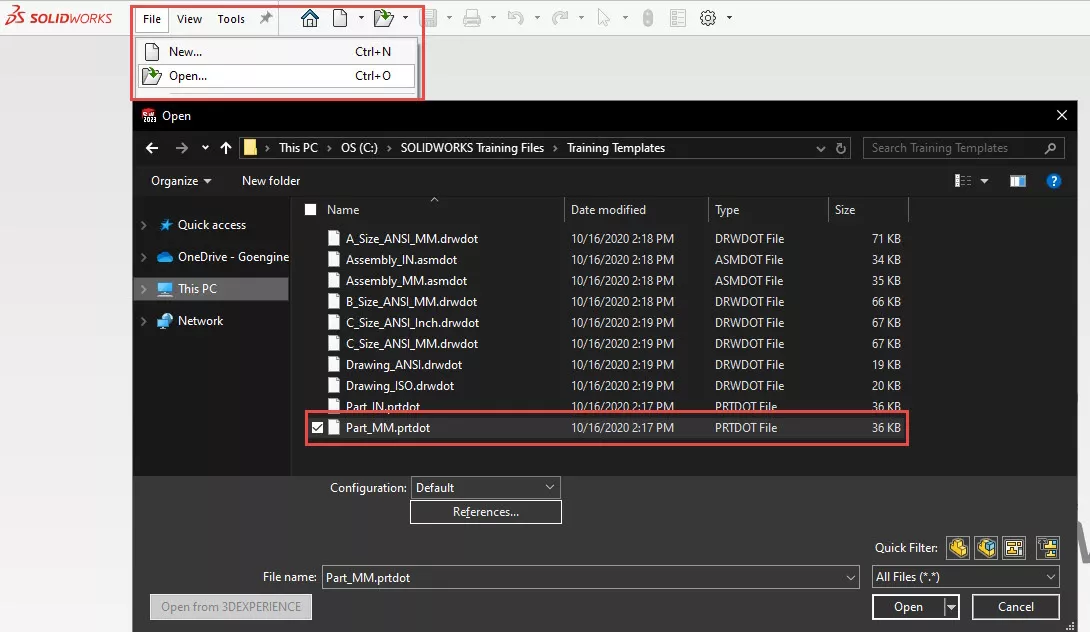

   2. Si vous modifiez un modèle existant, la pièce (.prtdot) et l'assemblage (.asmdot) peuvent être ouverts directement.

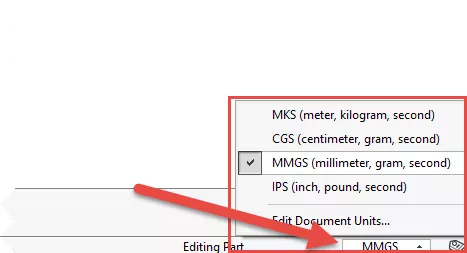

2. Attribuer un système d'unités par défaut : Unités de document menu déroulant >sélectionner les unités.




   1. Pour le modèle initial, MMGS sera utilisé, car l'unité par défaut est le gramme.


3. Créer des variables globales :

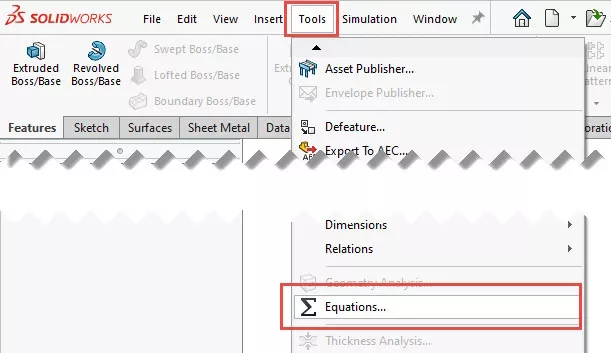

   1. Aller à Outils >Équations.

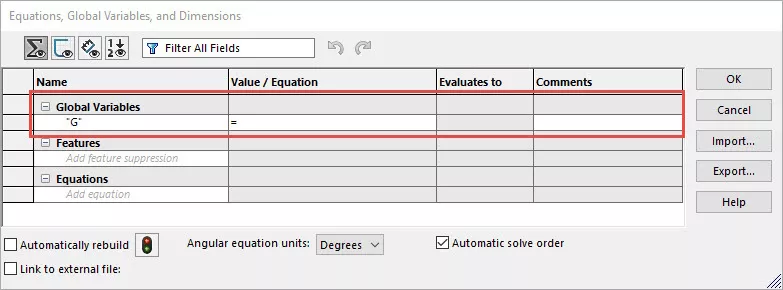

   2. Sélectionnez une ligne vide sous Nom de la variable, puis créez la variable « G ».
      1. Remarque: UN tradition Une propriété et une variable globale ne peuvent pas porter le même nom dans le même document. Ici, nous avons Variable globale « G » et la Tradition Propriété « Grammes », ils sont donc uniques, mais faciles à distinguer.

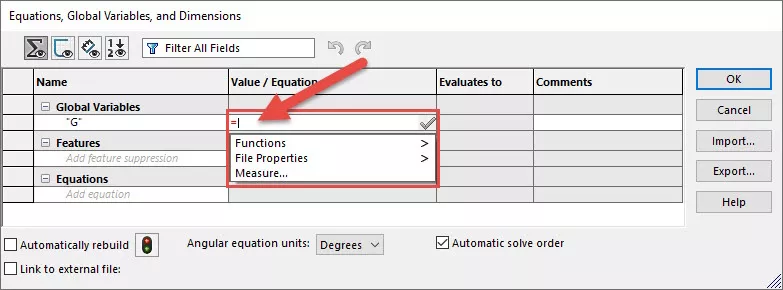

   3. Sous Valeur/Équation, cliquez dans le champ vide de la variable pour ouvrir la liste déroulante des options de mappage supplémentaires.

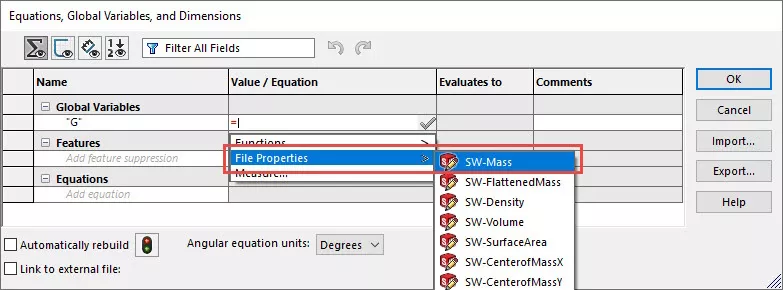

   4. Survolez Propriétés de masse > sélectionner SW-Mass pour la masse du modèle dans le système d'unités de document par défaut.

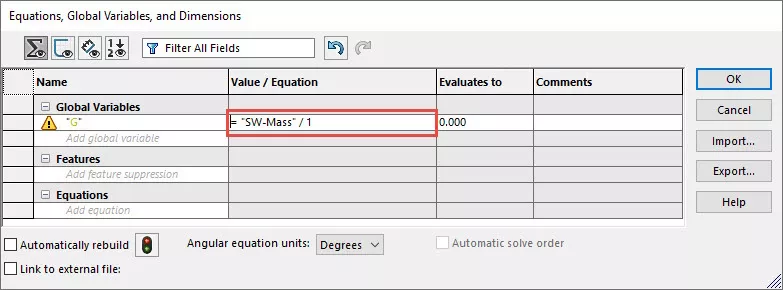

   5. Après SW-Mass, ajoutez « /1 à l'expression à calculer pour la masse en grammes.




4. Répétez l'étape 3 pour des conversions d'unités supplémentaires.

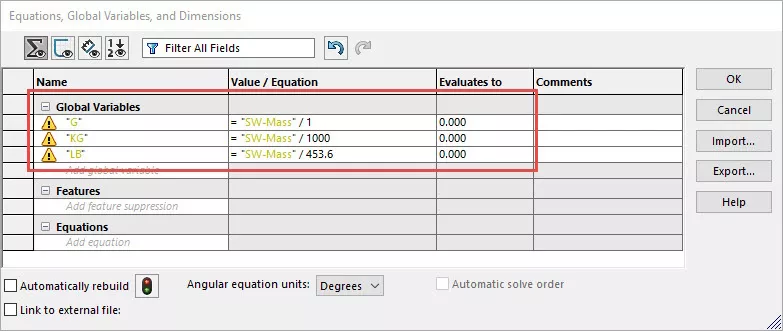

   1. Pour la variable globale « LB », l’expression sera « SW-Mass » / 453,6.
   2. Pour la variable globale « KG », l'expression sera « SW-Mass » / 1000.


5. Créez des propriétés personnalisées et liez-les à la variable correspondante.
   1. Aller à la Propriété onglet > Tradition.

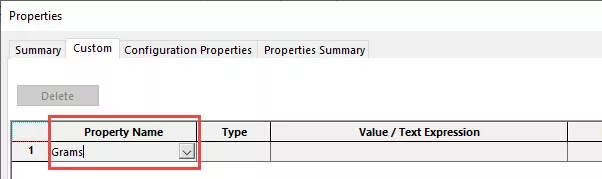

   2. Cliquez sous Nom de la propriété > créer une nouvelle propriété appelée « Grammes ».

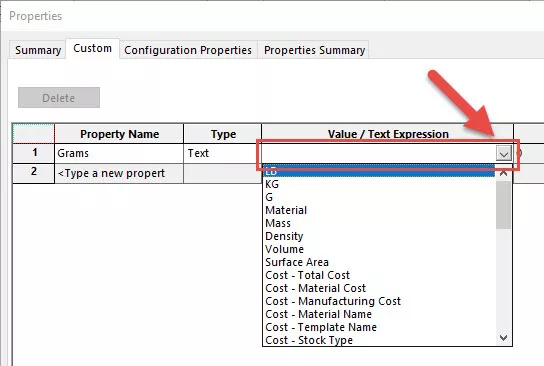

   3. Cliquez sous Valeur/Expression textuelle et sélectionnez la liste déroulante pour des options supplémentaires.




   4. Sélectionnez « G » dans la liste des propriétés de document, des variables d'équation et des propriétés de masse disponibles.

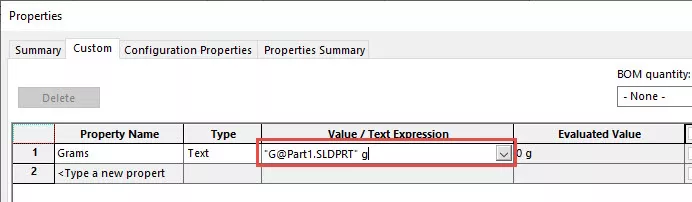

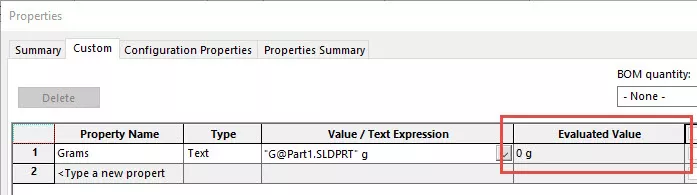

   5. Après l'expression « G@Part.sldprt », tapez « g » pour ajouter une notation d'unité à la fin.




   6. Le formatage de la valeur peut être révisé dans la colonne de droite.




6. Répétez l'étape 6 pour des conversions d'unités supplémentaires.

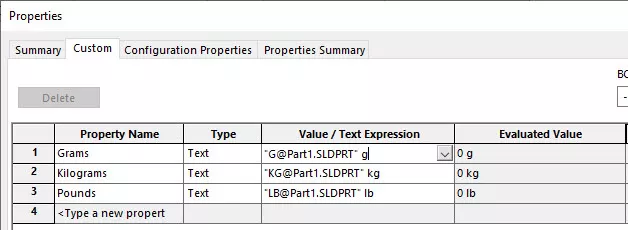

   1. Pour « Livres », l’expression sera « LB@Part.sldprt » lbs.
   2. Pour « Kilogrammes », l’expression sera « KG@Part.slprt » kg.
   3. Sélectionner D'ACCORD pour sauver des propriétés.

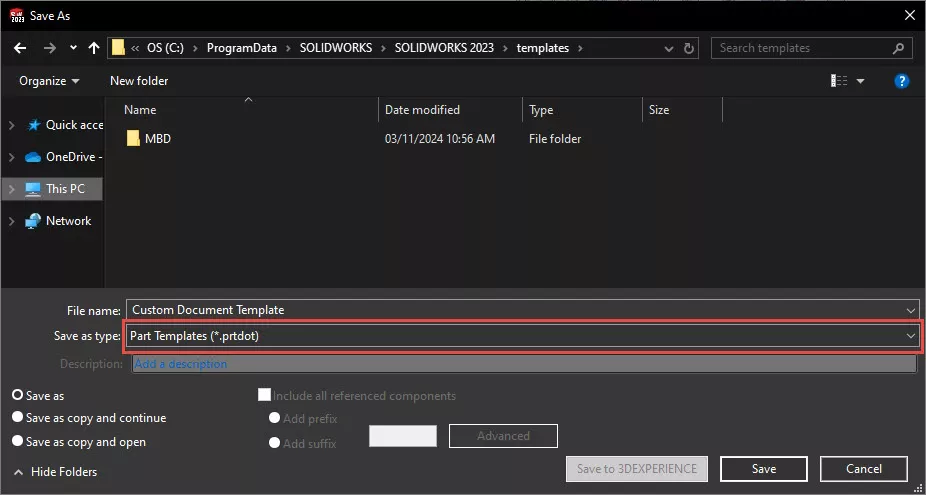

7. Enregistrer comme modèle de document :Enregistrer sous> .prtdot pour les pièces et .asmdot pour les assemblages.




   1. Si vous modifiez un modèle de document existant, cliquez sur Sauver, et les modifications seront appliquées directement.


8. Testez le mappage et les équations en créant un nouveau modèle de test et en attribuant un matériau ou en insérant une géométrie de modèle.




9. Remarque: Il est recommandé de développer des modèles de documents distincts pour différents systèmes d'unités, car la notation des unités dans la propriété personnalisée et les facteurs de conversion utilisés dans les variables globales sont statiques et ne seront pas corrigés lorsque le document est modifié vers un système d'unités différent comme dans SOLIDWORKS 2024.

Résumé

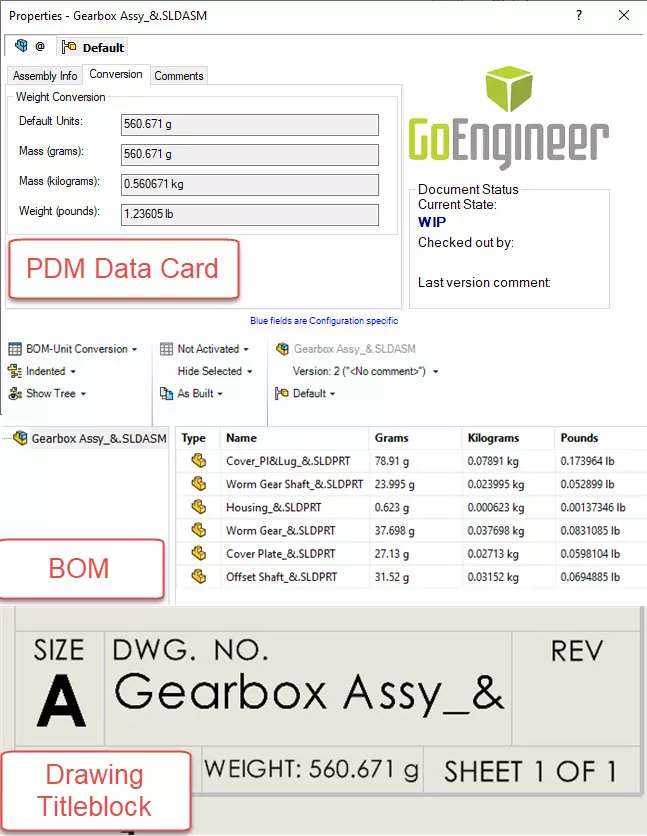

Pour tous les nouveaux documents, ces propriétés seront désormais intégrées et automatiquement mises à jour à mesure que le modèle en question évolue. Maintenant que les unités font partie intégrante du texte des propriétés, elles sont facilement visibles et consultables dans les nomenclatures, les annotations de dessin et même dans les documents de référence. SOLIDWORKS PDM cartes de données.

Cependant, il est important de se rappeler que SOLIDWORKS effectue les calculs de masse et, par conséquent, pour que les valeurs soient à jour et précises, les reconstructions au niveau du fichier doivent être évaluées en ouvrant et en reconstruisant dans SOLIDWORKS lui-même.
