Création de numéros de fils personnalisés dans SOLIDWORKS Electrical 2D

SOLIDWORKS Électrique 2D propose un ensemble de styles de câblage de base servant de point de départ. Cependant, comme pour tout point de départ, il est possible d'aller beaucoup plus loin. Pour ce faire, il faudra personnaliser un style existant ou en créer un nouveau à l'aide de l'outil de gestion des câblages. Cet outil centralise toutes les informations relatives aux styles de câblage du projet. Nous allons explorer différentes options pour créer des numéros de câblage personnalisés.

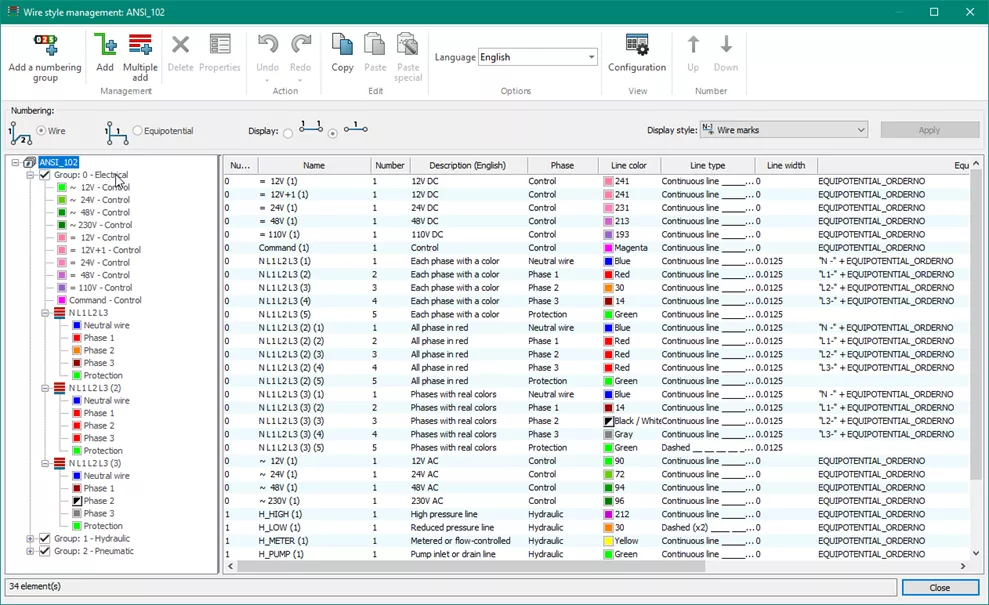

Accès à l'interface de gestion des câbles

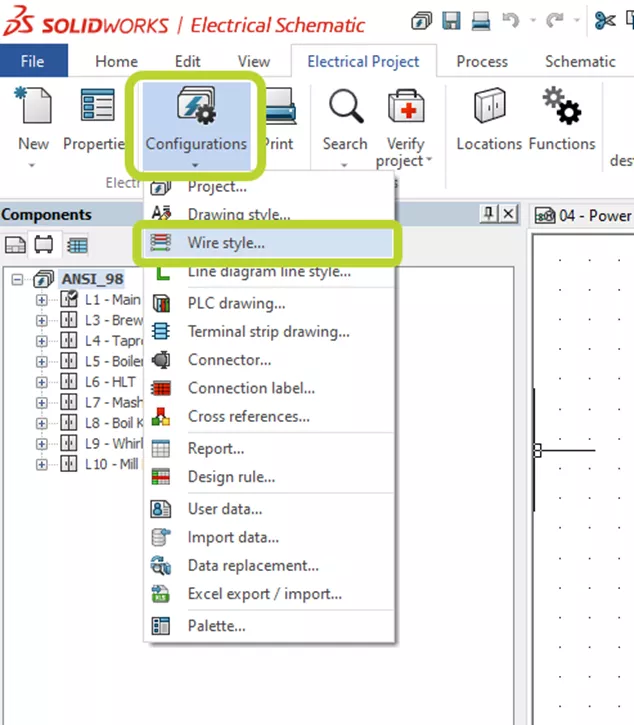

Pour accéder à l'interface de gestion des câbles, sélectionnez Style filaire option dans le projet Configuration Déroulez le ruban. Il s'agit de l'interface principale.

Il est également possible d'y accéder lors de l'ajout d'un ou plusieurs nouveaux fils, ou lors du remplacement d'un fil existant dans un schéma.

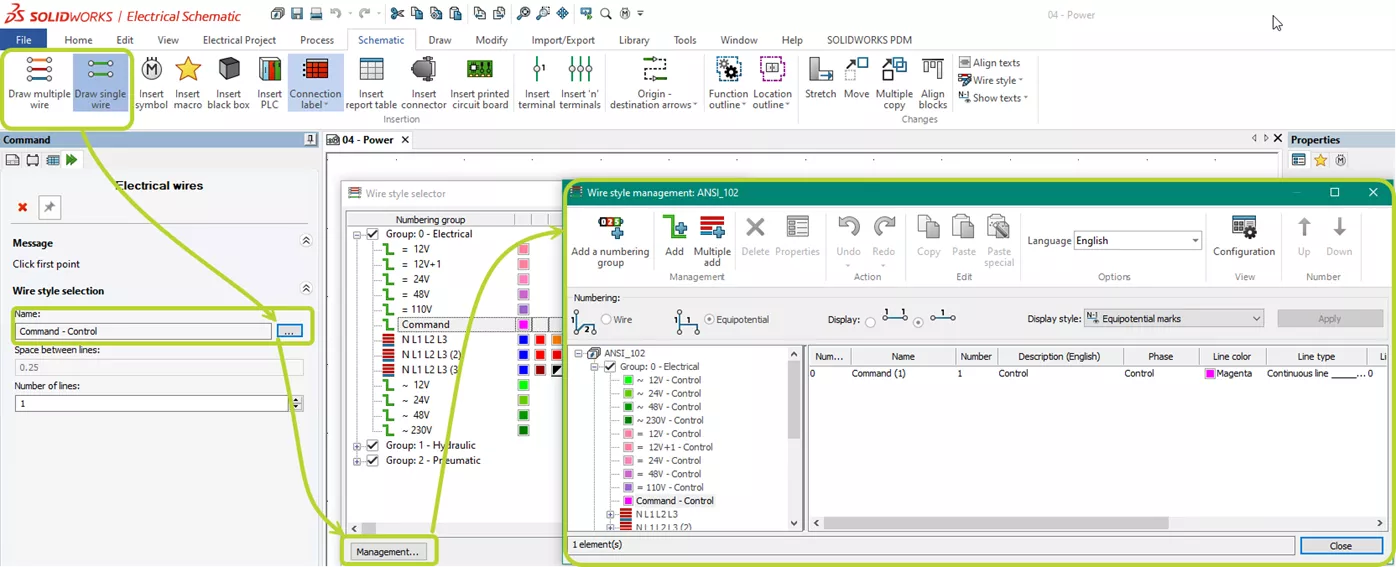

Gestionnaire de câblage de Draw Wire

Lors du tracé d'un ou de plusieurs fils, l'accès à l'interface de gestion des styles de fils se fait par sélecteur de style de filUtilisez le bouton représentant des points de suspension à côté du nom du fil, puis sélectionnez le Direction... bouton.

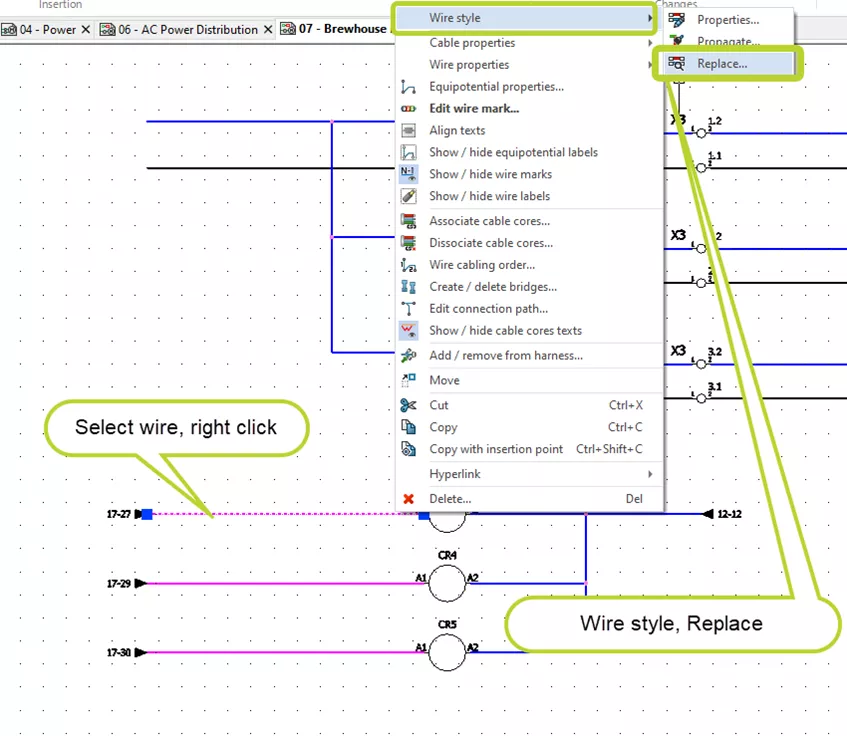

Gestionnaire de style de câblage par le processus de remplacement de câblage

L'interface de gestion des câbles est également accessible via le Remplacer Option de style de câblage dans la section Style de câblage du menu contextuel.

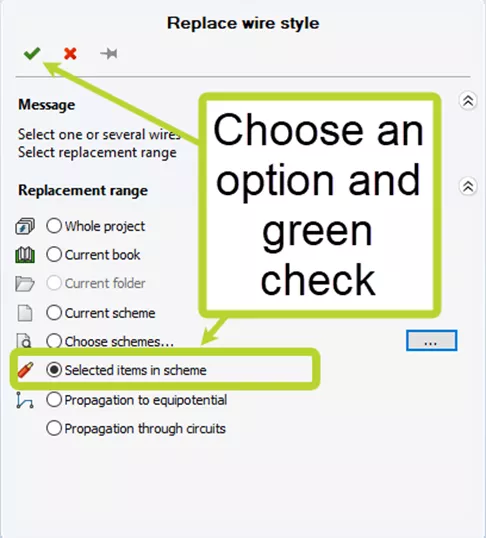

Sélectionnez la portée du remplacement et cliquez sur la coche verte.

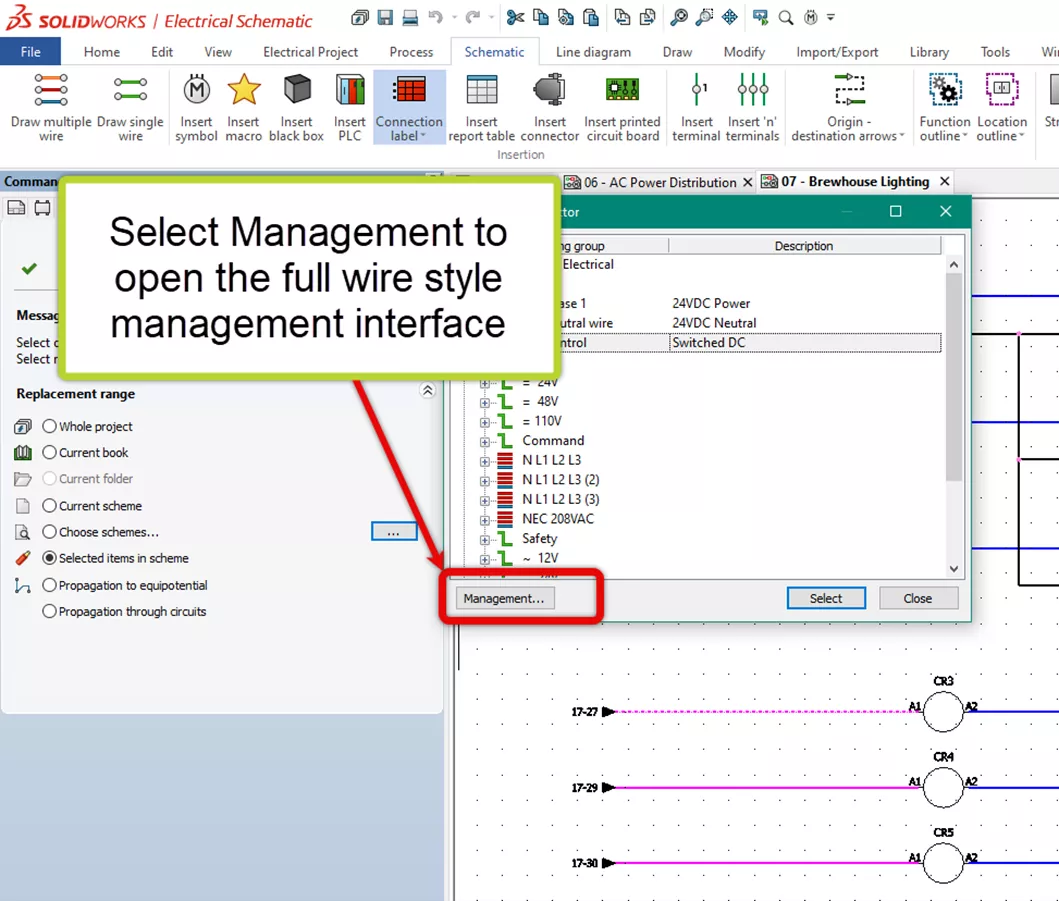

Cliquez sur Direction... bouton dans la boîte de dialogue de sélection (cela ouvrira également une interface complète de gestion des câbles).

Créer un nouveau style de câblage ou copier un style existant ?

Que vous souhaitiez personnaliser un style de câblage existant ou en créer un nouveau, le choix vous appartient.

Pour utiliser un nouveau style de câble, utilisez soit le Ajouter un nouveau processus ou copier-coller un existant.

Ajout d'un style filaire avec Ajouter

Vous pouvez ajouter un style de fil à un groupe de numérotation, un style de fil multiple ou un style de fil unique.

1. Cliquez Projet électrique >Configurations >Style filaire.
2. Dans le volet gauche de la gestion des styles de fil, sélectionnez le groupe de numérotation ou le style de fil auquel vous souhaitez ajouter un seul style de fil.
3. Cliquez Ajouter .

Vous pouvez ajouter un style de câblage multiple à un groupe de numérotation ou à un style de câblage multiple.

1. Cliquez Projet électrique >Configurations >Style filaire  .
2. Dans le volet gauche de la gestion des styles de câblage, sélectionnez le groupe de numérotation auquel vous souhaitez ajouter un style de câblage multiple.
3. Cliquez Ajout multiple.

Copier et coller pour ajouter un nouveau style de fil

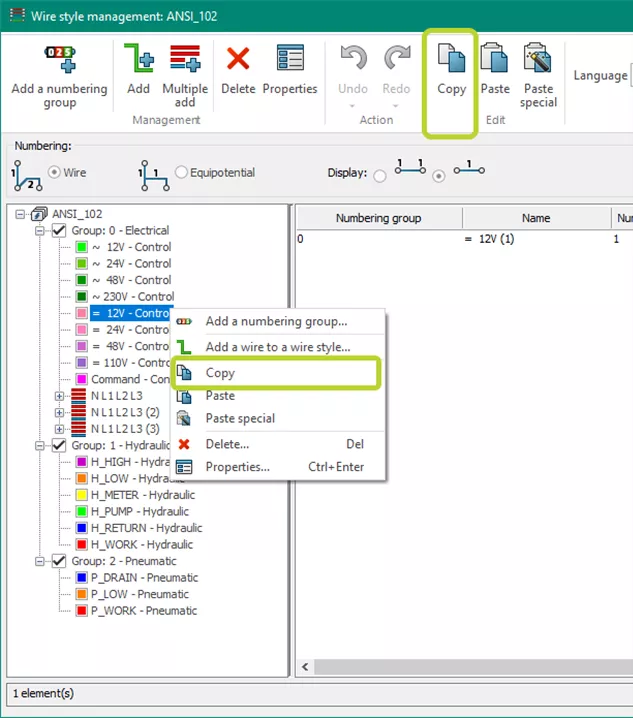

Dans l'interface de gestion des câbles, utilisez le copier-coller pour créer un nouveau style de câble. Repérez le câble à copier et utilisez le menu contextuel (clic droit) ou le bouton de la barre d'outils.

Remarque: Il y a une certaine nuance à apporter quant à l'endroit où vous collez le fichier.

Si vous collez au niveau supérieur, le nouveau câble apparaîtra dans l'arborescence comme un nouveau groupe de numérotation.

Si vous collez un élément dans un groupe existant, le câble sera ajouté au groupe.

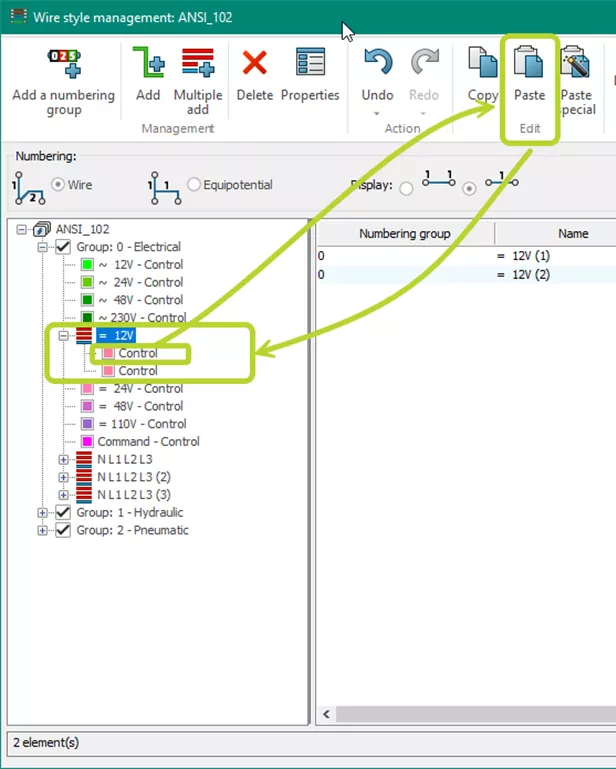

Si vous collez du texte dans un fil existant, un type de fil multiple est créé.

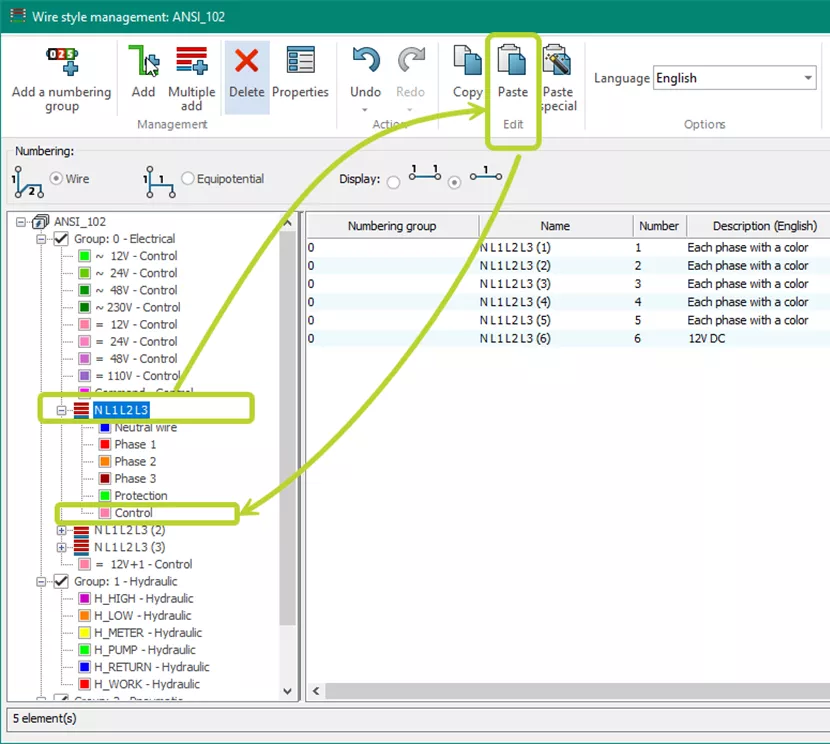

Si vous collez un élément dans un type de fil multiple existant, le fil est ajouté à ce type.

Personnaliser le style du fil

Maintenant que nous avons créé un nouveau style de câblage, nous pouvons le personnaliser selon nos besoins.

La section « Propriétés de base » contient la plupart des informations relatives aux fils. La section « Formules » explique comment les fils sont numérotés.

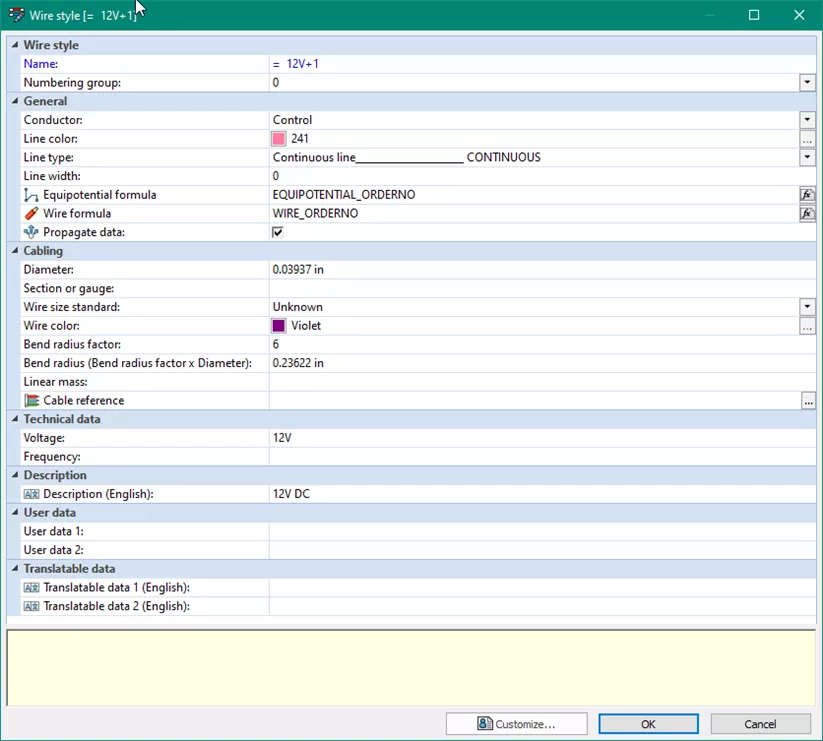

Modification des paramètres de style de câblage de base

Sélectionnez un style de câblage et ouvrez sa boîte de dialogue des propriétés. Vous y trouverez les propriétés de base du style de câblage, regroupées en plusieurs sections.

Propriétés générales des fils

Propriétés de câblage

Cette section porte sur les paramètres d'acheminement des câbles. Si vous associez une référence de câble, ces champs sont mis à jour automatiquement. Ces paramètres s'appliquent à tous les câbles de ce type représentés sur les schémas.

Données techniques

Modification des formules de numérotation des fils

Une caractéristique déterminante des styles de câblage réside dans les formules utilisées pour leur numérotation. Ces formules définissent le contenu et l'apparence des marques des fils.

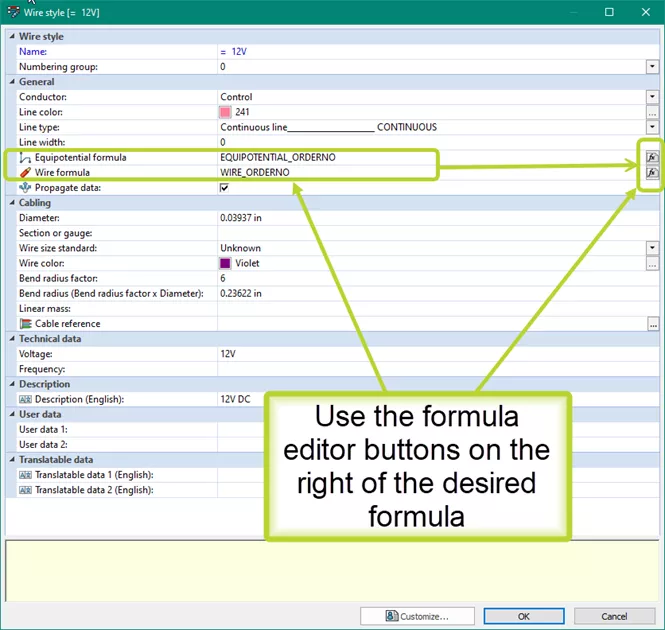

Pour accéder aux formules équipotentielles ou aux formules de câblage, sélectionnez les boutons de l'éditeur de formules à droite de la formule souhaitée.

Selon la formule que vous modifiez, la boîte de dialogue de gestion des formules appropriée s'affichera.

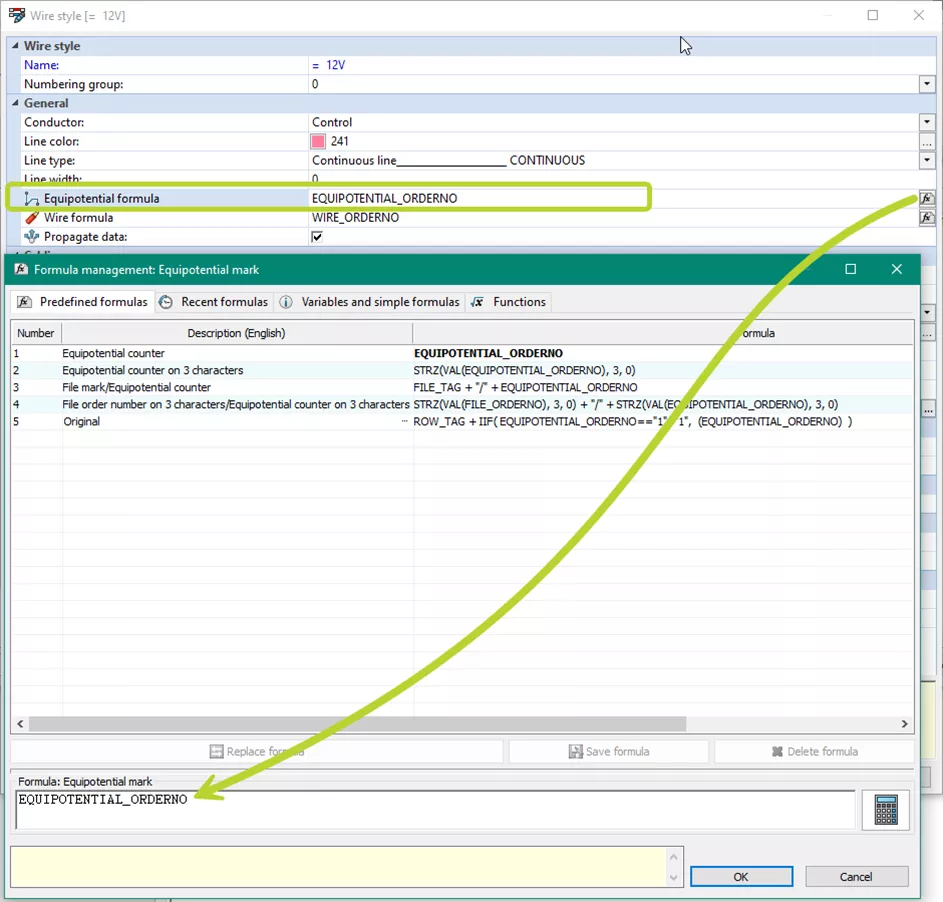

Le gestion de la formule équipotentielle dialogue.

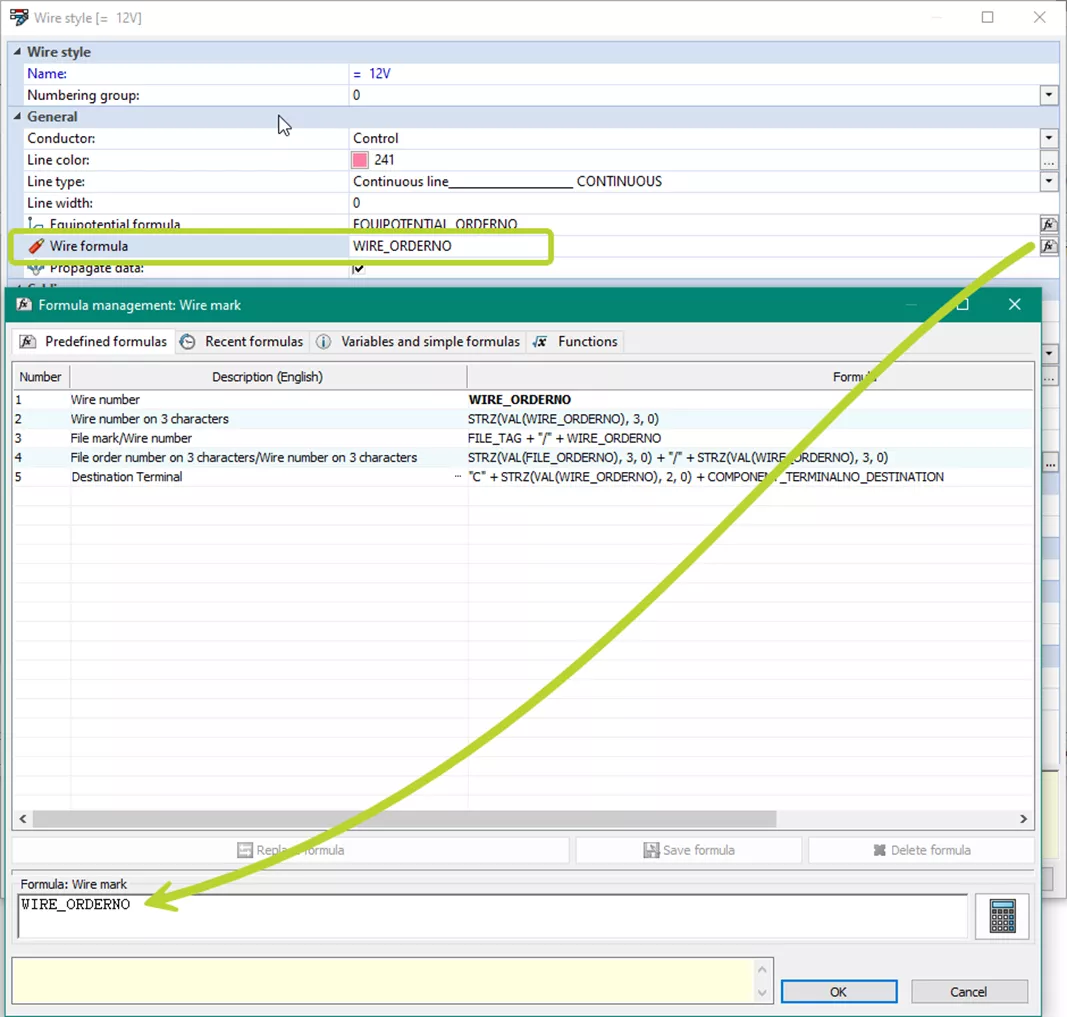

Le gestion de la formule de marquage des fils dialogue.

À propos des formules

SOLIDWORKS Electrical utilise des variables qui envoient des informations provenant de la base de données (repères des composants, numéros de fils, etc.). Vous pouvez gérer ces renseignements à l'aide deGestion des formules, ce qui permet de le présenter selon vos besoins spécifiques. Par exemple :

Numéro de virement de la base de données :5

Cette valeur est stockée dans la variable COMMANDE_CÂBLE.

Si vous voulez présenter ces informations sur votre dessin comme 005 (affiché avec trois caractères), utilisez la formule suivante :STRZ(VAL(WIRE_ORDERNO), 3, 0)

Utilisation de la gestion des formules

SOLIDWORKS Electrical a plusieurs formules prédéfinies que nous vous recommandons d'utiliser. Toutefois, si vous devez créer votre propre formule, tenez compte des points suivants :

• Une formule est composée de variables (disponibles dans le troisième onglet de Gestion des formules) et de texte. Les chaînes de texte sont placées entre guillemets, et chaque variable ou chaîne de texte doit être séparée par un + signer. Par exemple: CHAN_TYP + ":" + COM_VAL1 + "." + CHAN_ADDR
• Les variables sont généralement deTexte type, même quand ils ont une apparence numérique (par exemple, le COMMANDE_CÂBLE variable qui envoie le numéro de fil).
• Certaines fonctions sont souvent utilisées pour travailler sur une variable.
• STRZ (VAL(FIL_NO),2,0) envoie le numéro de tirage représenté par deux caractères. Le caractère manquant est remplacé par un 0 (exemple :01,02, ...).
• VAL: Convertit une chaîne de caractères en un nombre. Comme COMMANDE_CÂBLE est une chaîne de caractères, elle doit être transformée en un nombre comme la fonction STRZNe gère que les valeurs numériques.
• STRZConvertit une valeur numérique en lui imposant un certain nombre de chiffres (2 dans cet exemple) et le nombre de décimales (0 (dans cet exemple).
• Vous pouvez utiliser des fonctions mathématiques (+ - * /) pour modifier le résultat des variables.
• STRZ(VAL(WIRE_ORDERNO)*2,3,0) envoie le numéro de virement représenté par trois caractères, mais uniquement en utilisant des nombres pairs.
• STRZ((VAL(WIRE_ORDERNO)*2)-1,3,0) envoie le résultat équivalent à celui de la formule précédente, mais en utilisant seulement des nombres impairs.

Si vous entrez une formule non valide, un message s'affiche au bas de la boîte de dialogue avec des informations sur l'erreur.

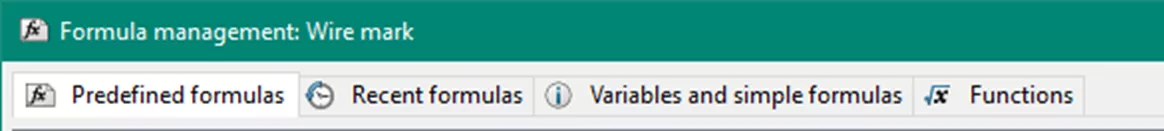

Configuration de la formule

Dans la boîte de dialogue Gestion des formules, vous pouvez modifier les formules existantes ou en créer de nouvelles. Il s'agit du même outil que celui utilisé dans d'autres sections de SOLIDWORKS Electrical 2D.

Utilisez les quatre onglets suivants de la boîte de dialogue Gestion des formules pour vous aider à créer votre formule :

Formules préétablies

Groupe toutes les formules prédéfinies en fonction de l'élément auquel vous voulez les associer. Pour remplacer une formule existante, sélectionnez-la et cliquez sur Remplacer la formuleVous pouvez aussi modifier cette formule manuellement. Un message vous avertira si la formule est invalide.

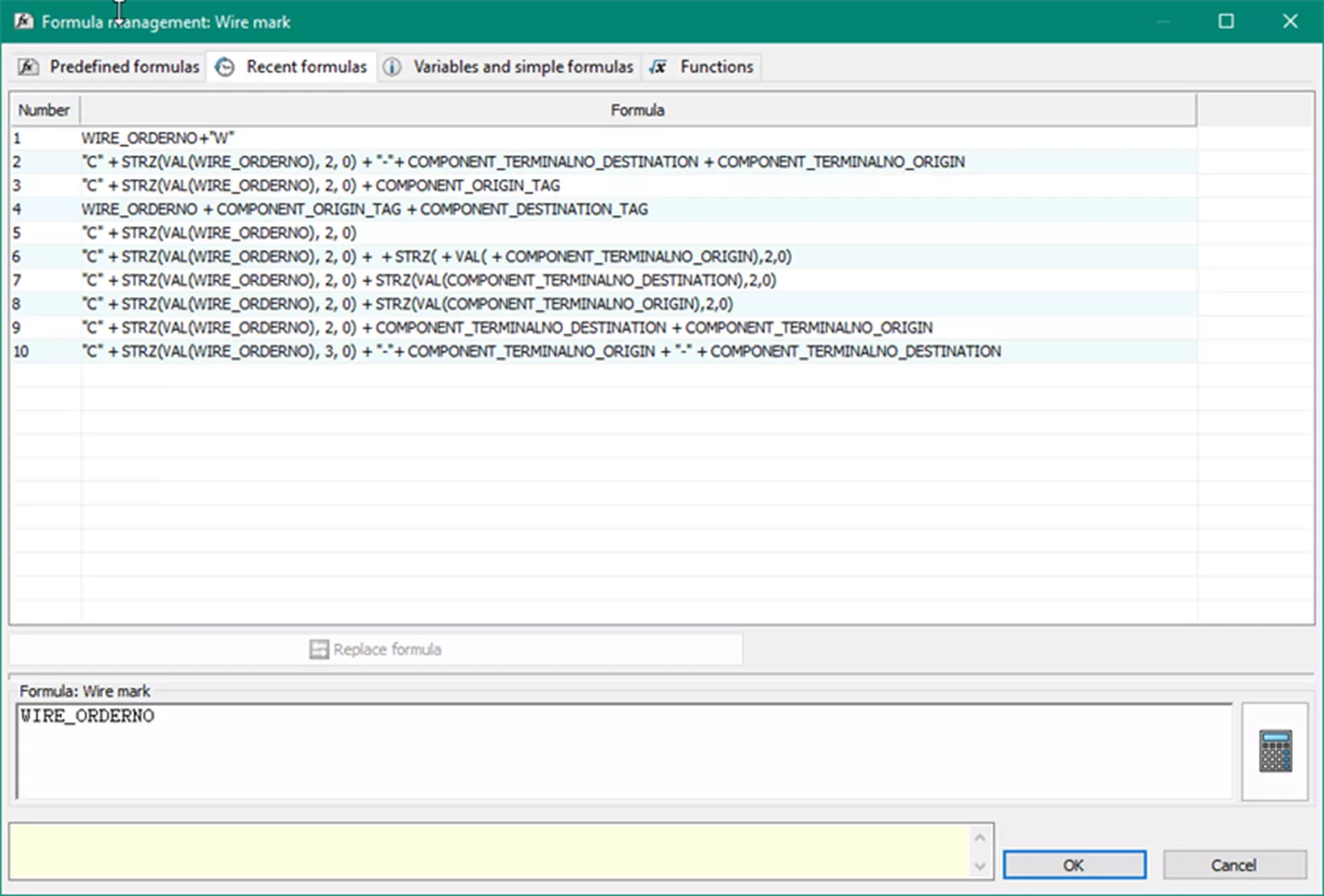

Formules récentes

Affiche les formules que vous avez utilisées récemment. Pour remplacer la formule active, sélectionnez une formule existante et cliquez sur Remplacer la formule.

Variables et formules simples

Permet d'ajouter des variables et des formules simples à votre formule personnalisée.

• Formule simple affiche la liste des variables disponibles et des formules simples utilisant ces variables.
• Description vous donne une description de la variable sélectionnée.
• Type affiche le type de variable pour vous aider à utiliser des fonctions spécifiques comme VAL ou STRZ.
• Ajoutez une formule simple pour créer la formule. Sélectionnez la variable et cliquez Ajoutez une formule simple.

Vous pouvez ajouter du texte, mais il doit être placé entre guillemets (« TEXTE »), et chaque texte et variable doit être séparé par le signe +Un message vous avertit lorsque la formule est invalide.

Fonctions

Liste toutes les fonctions et tous les opérateurs utilisables dans la formule. Des fonctions mathématiques, textuelles et diverses autres fonctions sont disponibles.

• Fonction Affiche le nom de la fonction. Les fonctions sont triées par type : mathématiques, texte et fonctions diverses.
• Description affiche la description de la fonction (définition).
• Exemple Affiche un exemple d'utilisation de la fonction et sa syntaxe. À la fin de l'exemple, vous trouverez le résultat de la fonction.

Cliquez sur une fonction, puis cliquez sur Ajouter une fonction ajouter la fonction à la formule.

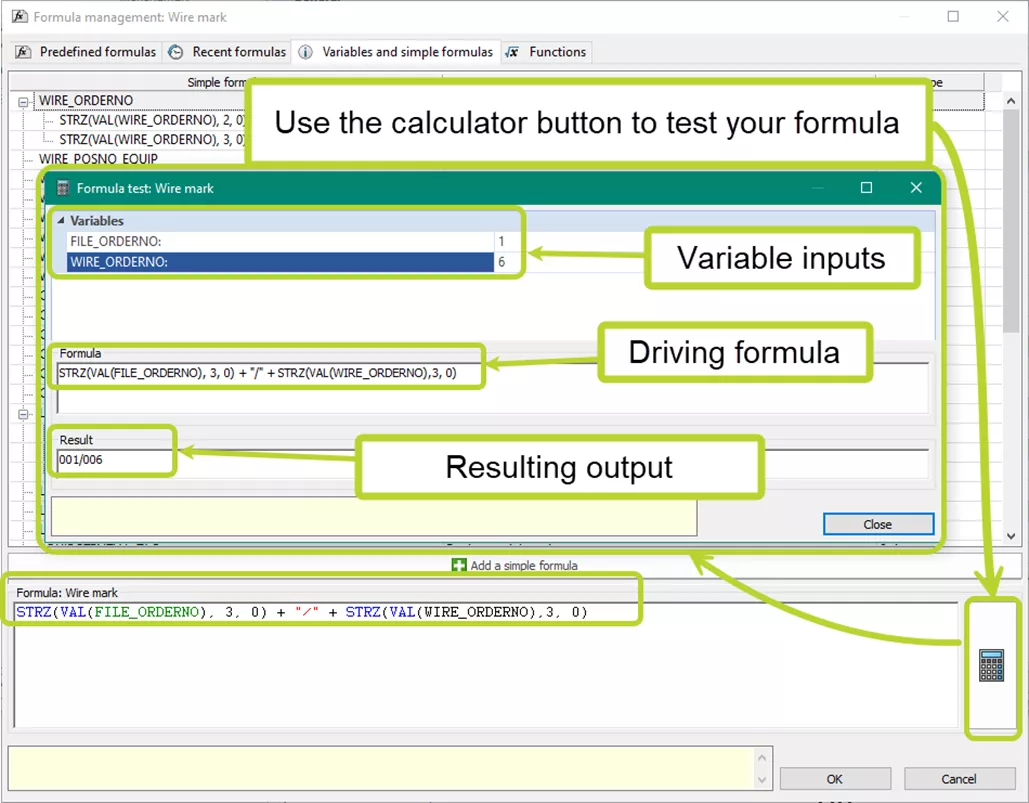

Tester la formule

Pour mieux évaluer votre formule avant de l'appliquer, utilisez la fonction calculatrice de l'outil de gestion des formules. Vous pouvez y entrer des exemples de valeurs pour les paramètres de la formule et visualiser le résultat.

Application du nouveau style de fil

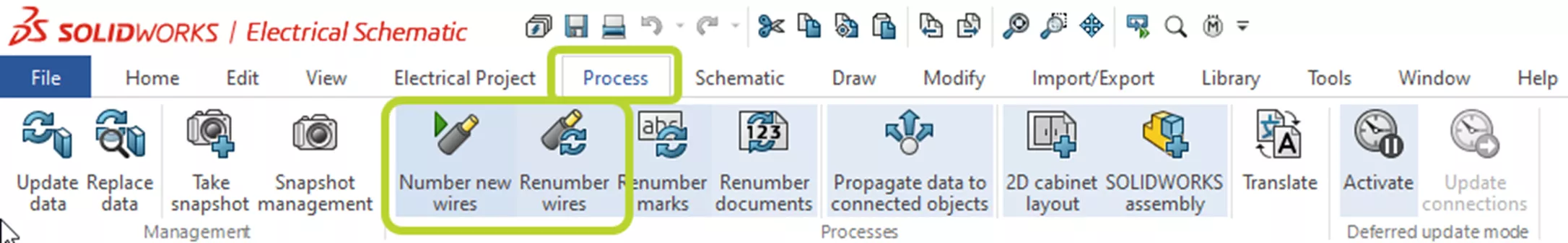

Pour mettre à jour les informations de marquage des fils, utilisez le Numérotez les nouveaux fils ou Renuméroter les fils sélectionnez les options appropriées dans le ruban Processus.

Résumé

Avec les informations ci-dessus, vous devriez être capable de créer votre propre style de câblage et votre propre numérotation personnalisés.

Quelques points à retenir.

1. Un type de fil ne peut avoir qu'un seul style de numérotation. Il est impossible de créer deux styles de numérotation différents pour un même fil. Le choix de la numérotation (filaire ou équipotentielle) sera appliqué à l'ensemble du projet lors de la renumérotation des fils.
2. Masquez les marques de câblage sur les fils dont le numéro n'a pas besoin d'être affiché. Sélectionnez-les en groupe, faites un clic droit et sélectionnez Afficher/masquer les marques de câbles. Afficher tous les marquages ​​de fils peut parfois porter à confusion. Afficher uniquement ceux nécessaires à la compréhension du schéma peut s'avérer utile.
3. Lorsque vous utilisez le copier-coller pour créer un nouveau style de fil de fer, l'endroit où vous collez le fichier a son importance.

Nous espérons que ce tutoriel sur la création de numéros de fil personnalisés vous sera utile. SOLIDWORKS Électrique Utile. Pour d'autres conseils et informations, consultez les articles ci-dessous. Consultez aussi Communauté GoEngineer, où vous pouvez créer des messages sur le forum, participer à des concours de design et répondre aux questions des autres SOLIDWORKSutilisateurs.

Note de la rédaction :Cet article a été initialement publié en septembre 2013 et a été mis à jour pour plus de précision et d'exhaustivité.
