Comment activer les mesures de distance XYZ dans 3DPlay

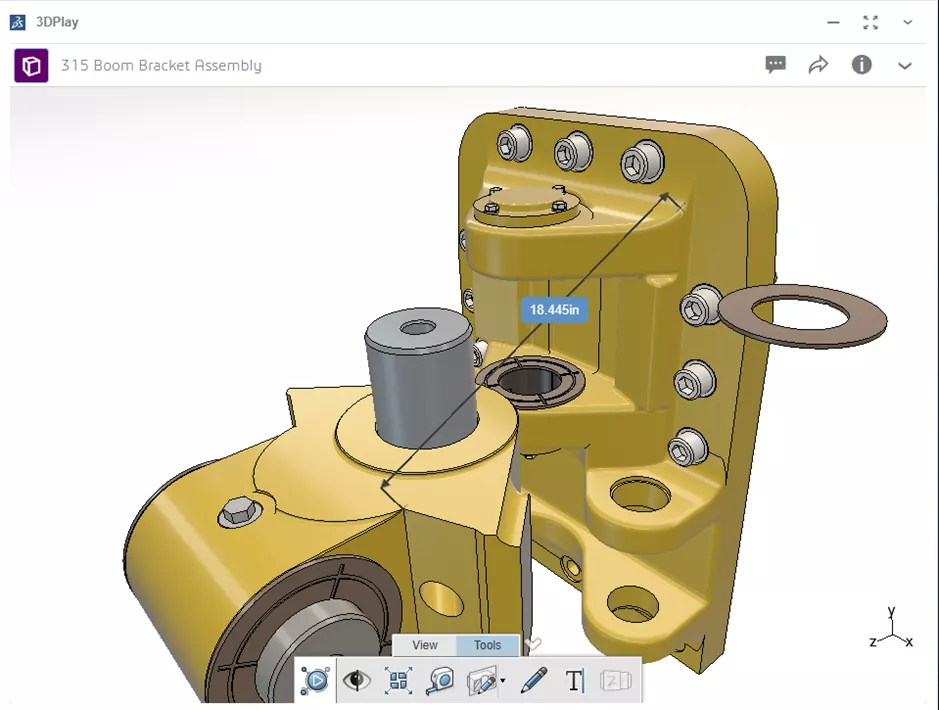

Par défaut, l'outil de mesure de 3DPlay sur le Plateforme 3DEXPÉRIENCE affichera les mesures de distance en indiquant seulement la distance directe.

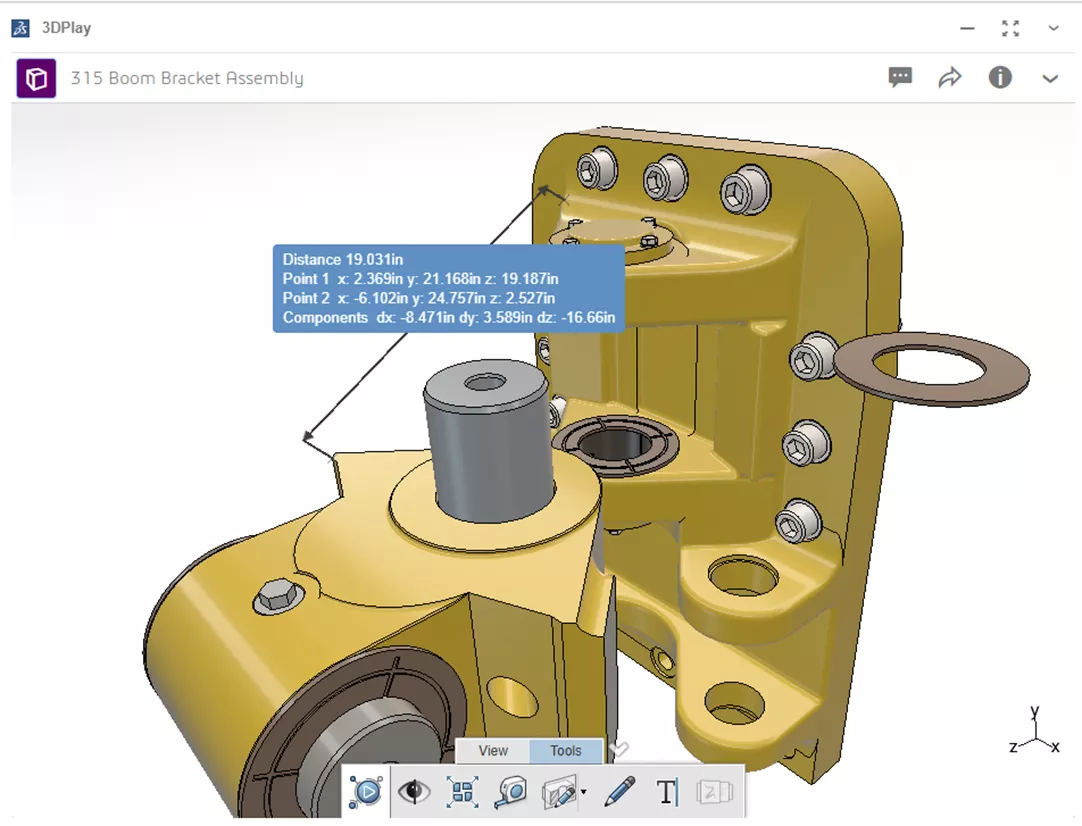

Mais il peut être utile de voir plus d'informations, comme les composantes dX, dY et dZ de la distance (c'est-à-dire la distance le long des directions X, Y et Z) en plus de la distance directe.

Pour modifier ce paramètre, ainsi que les options pour tous les autres types de mesures autres que la « distance », vous devez vous rendre dans vos préférences personnelles.

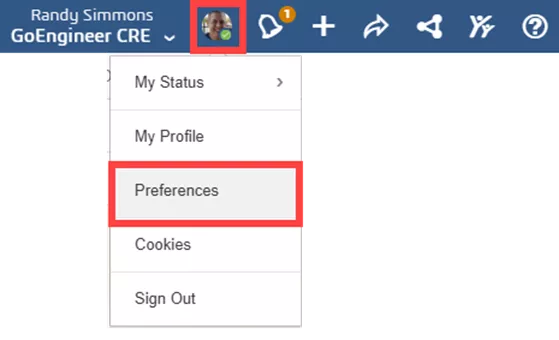

Cette option n'est pas disponible dans l'application/le widget 3DPlay. Elle se retrouve dans les préférences globales de la plateforme. Pour y accéder, cliquez sur votre image/avatar en haut à droite de votre tableau de bord, puis sélectionnez « Préférences » dans le menu déroulant.

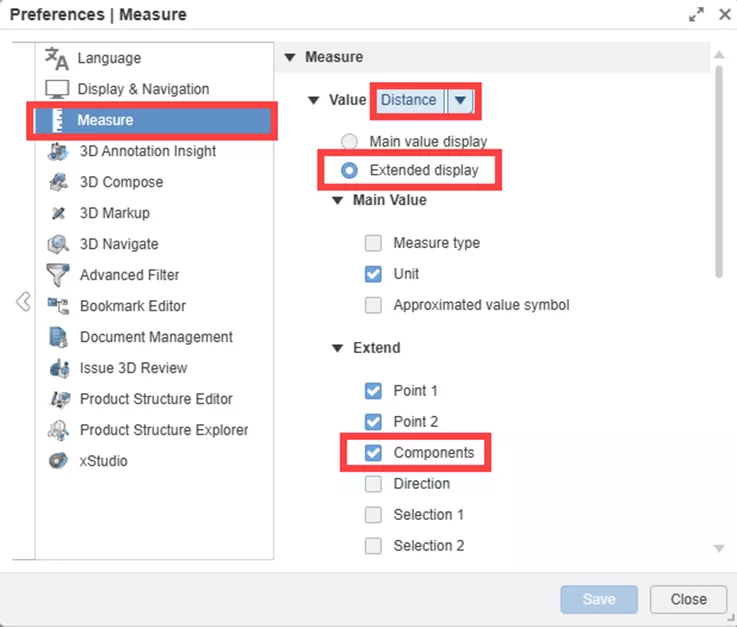

Dans la colonne de gauche, choisissez Mesurer. Réglez le Valeur menu déroulant DistanceSélectionnez le Affichage étendu bouton radio, et assurez-vous Composantes est activé dans le Étendre section.

J'aime aussi m'assurer que Unité L'option est activée sous le Valeur principale section afin qu'elle affiche mm, in, etc., à l'écran avec la mesure.

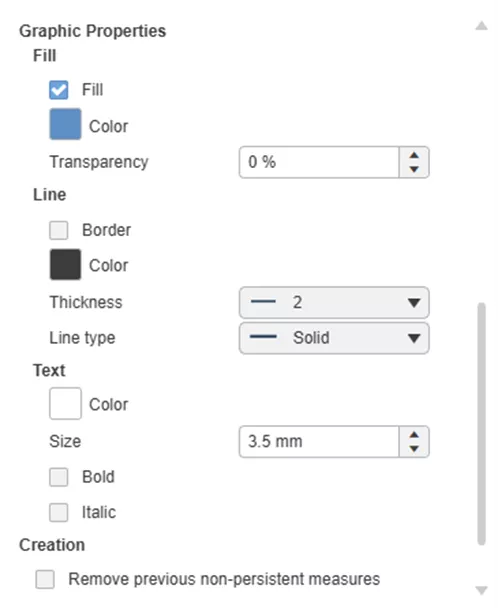

Si vous faites défiler vers le bas, il y en a beaucoup d'autres Propriétés graphiques des paramètres tels que les couleurs du cadre et du texte, l'épaisseur des lignes de repère, et plus encore.

N'oubliez pas de cliquer sur « Enregistrer » au bas de la fenêtre Préférences une fois que vous avez terminé.

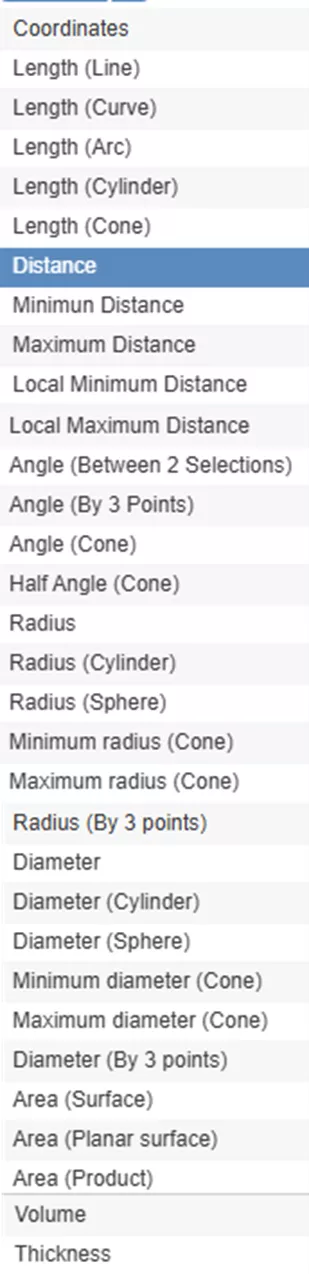

Dans les paramètres de mesure, n'oubliez pas de consulter tous les autres types de mesures auxquels vous pouvez apporter des modifications similaires. Valeur menu déroulant.

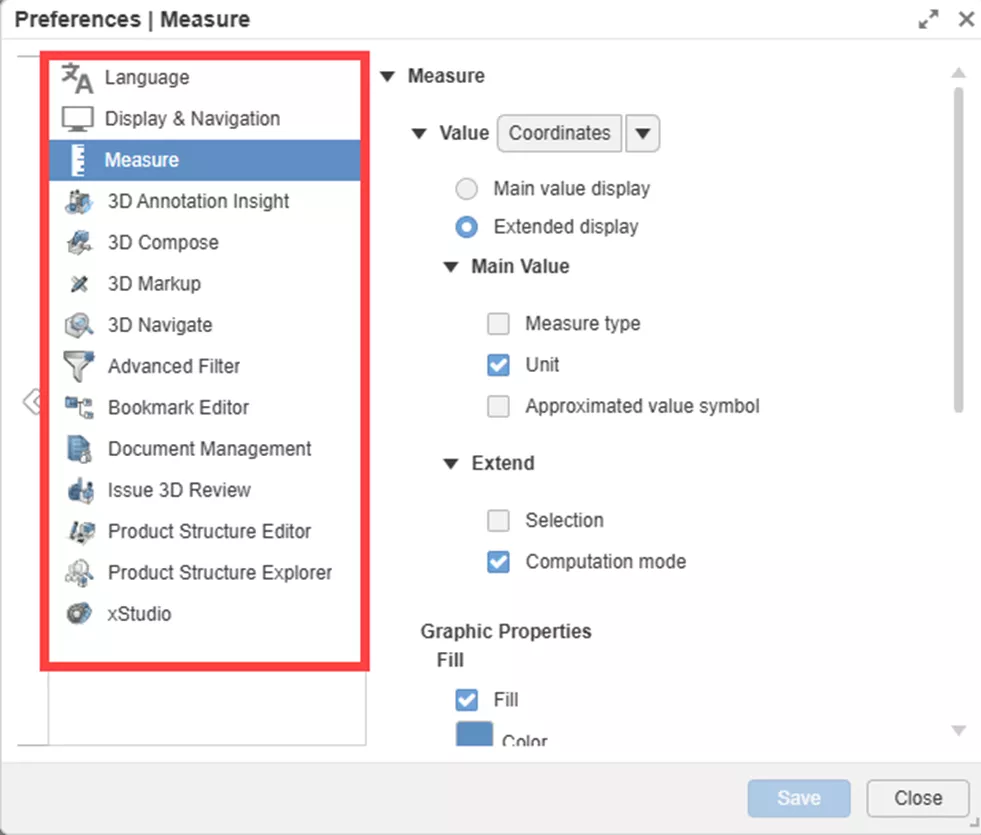

De nombreuses mises à jour récentes de FD sur la plateforme ont consisté à regrouper les préférences de différentes applications/widgets individuels dans ce menu central « Préférences », et d’autres seront certainement déplacées ici à l’avenir.

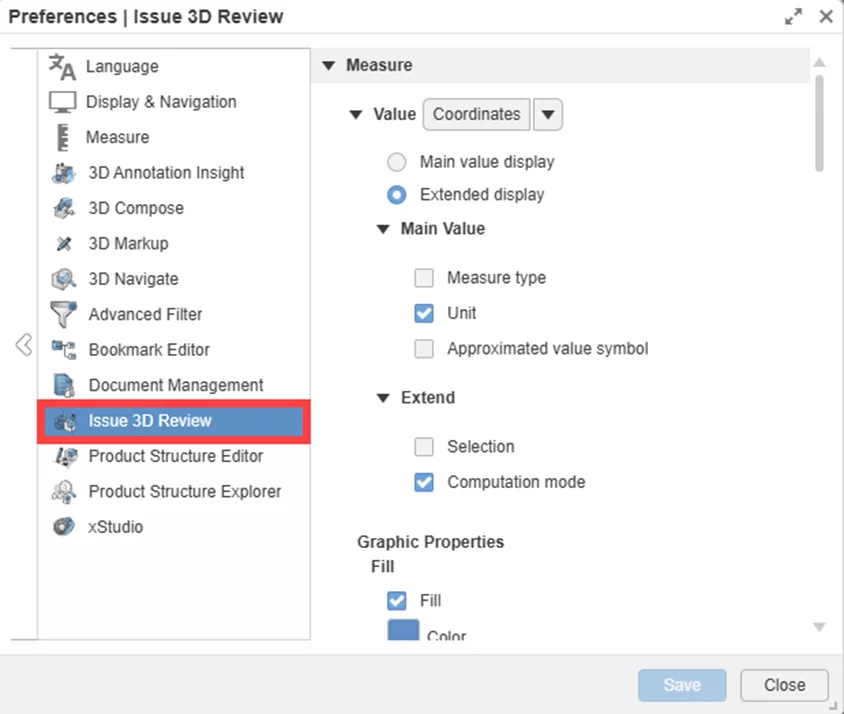

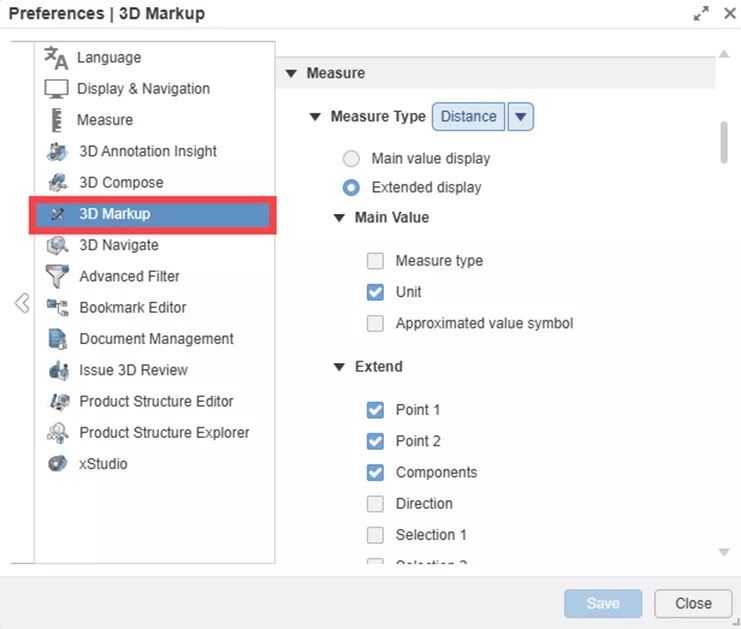

Notez que 3D Markup, Issue 3D Review et plusieurs autres applications permettant de mesurer ont leurs propres paramètres distincts pour ces options !

Si vous souhaitez modifier les unités utilisées par 3DPlay pour effectuer les mesures (pouces, millimètres, etc.), consultez notre blogue sur Comment changer les unités de mesure dans 3DPlay ?.

Voici comment activer les mesures de distance XYZ dans 3DPlay. Consultez d'autres conseils et tutoriels ci-dessous ou sur notre site.Chaîne YouTube 3DEXPERIENCE.  De plus, rejoignez le Communauté GoEngineer, où vous pouvez créer des messages sur le forum, participer à des concours de design et répondre aux questions des autres SOLIDWORKS et Plateforme 3DEXPÉRIENCE utilisateurs.
