Comment travailler facilement avec de grands assemblages dans 3DEXPERIENCE

La gestion des ensembles volumineux peut être une source importante de frustration et de ralentissement pour les équipes de conception. En effet, de nombreux outils CAO et PLM populaires ont du mal à traiter les modèles volumineux ou complexes. Mais vous conserve regagnez cette productivité perdue (et cette qualité de vie) en utilisant 3DPlateforme EXPÉRIENCE Pour la gestion PLM et CAO dans le cloud. Bien que reposant sur les technologies hautes performances CATIA et ENOVIA, ces avantages sont accessibles aux utilisateurs de logiciels de bureau SOLIDWORKS, CATIA, Inventor, Creo, NX et autres, grâce à des extensions permettant d'enregistrer les fichiers CAO dans le cloud.

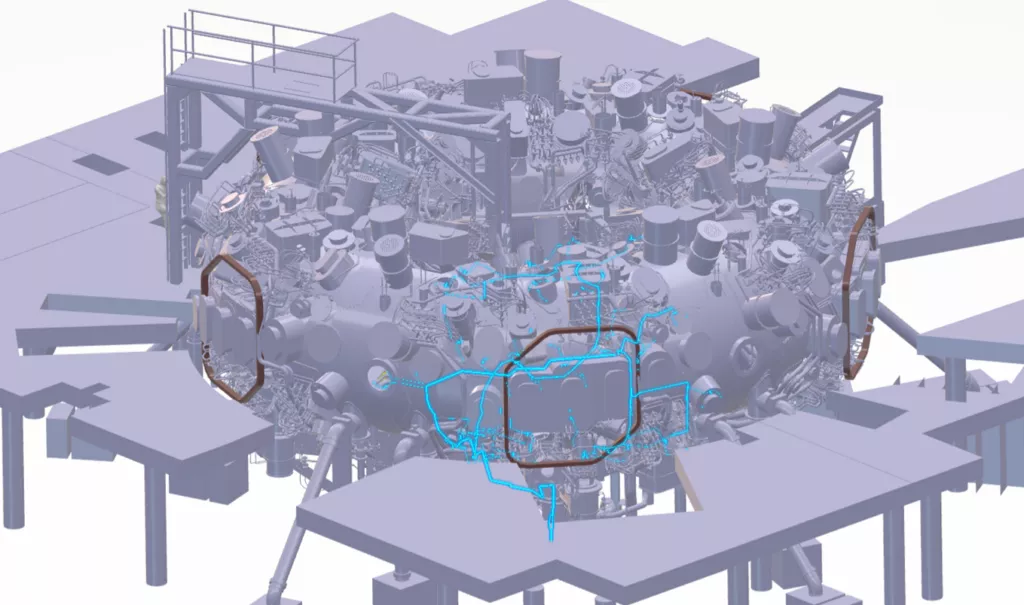

Une fois votre assemblage sur le 3DLa plateforme EXPERIENCE, la visualisation multicouche et les outils de filtrage intégrés vous permettent de définir un contexte de travail précis (par exemple, « afficher uniquement les composants en contact avec ma tuyauterie ») en un seul clic. Vous pouvez ainsi créer ou consulter uniquement les pièces dont vous avez besoin, au moment précis où vous en avez besoin. Découvrez ci-dessous comment configurer le filtrage dans Product Finder.

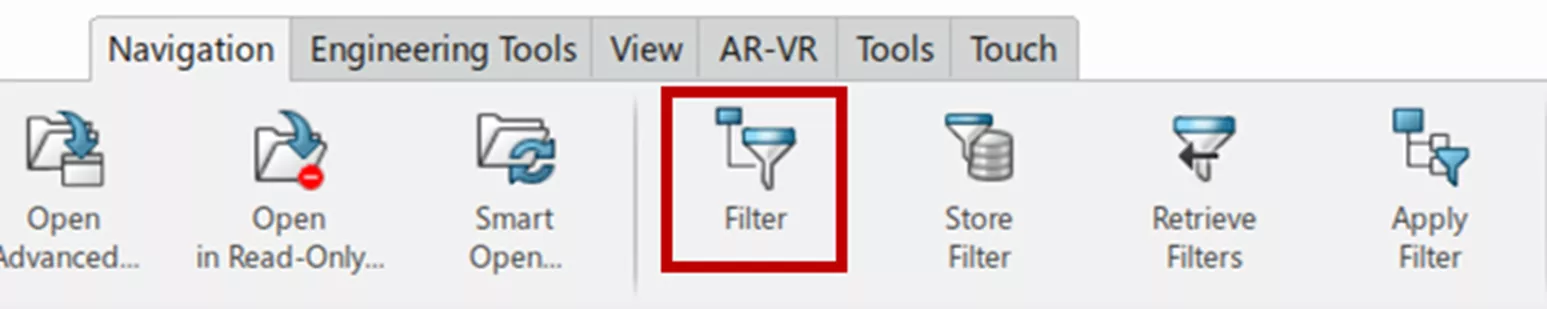

La commande Filtrer, que vous trouverez dans l'onglet Navigation de l'application Recherche de produits (mode Exploration), offre différentes options pour filtrer la structure d'un produit :

• À partir de la sélection
  • Créez un filtre basé sur la sélection manuelle des composants de la structure d'assemblage à conserver ou à supprimer.
• Par attributs
  • Créez un filtre basé sur les attributs des composants de la structure d'assemblage (par exemple, description, titre, etc.).
• Filtre de volume
  • Créez un filtre basé sur la position et la forme de la géométrie 3D. Les positions sont définies par des formes géométriques comme des cubes, des sphères ou la proximité autour des composants.
• Filtre d'ingénierie
  • Créez un filtre basé sur des configurations prédéfinies créées dans d'autres 3DApplications d'EXPÉRIENCE.

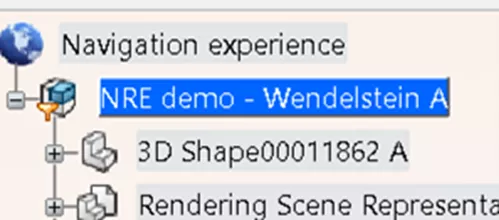

Une fois un filtre défini, un symbole de filtre indique qu'il est appliqué. Un filtre peut être enregistré et utilisé pour ouvrir directement la structure filtrée en vue de sa création ou pour créer une vue filtrée dans un dessin.

Comment définir un filtre volumétrique pour un grand assemblage

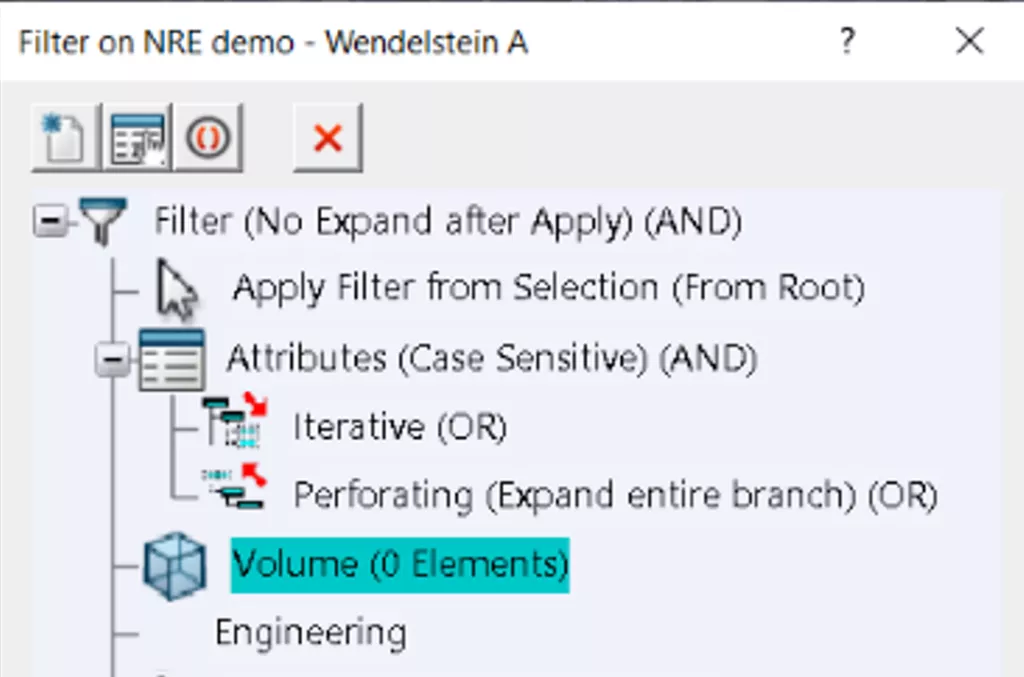

Dans la commande Filtre, double-cliquez sur Volume pour définir un filtre de volume.

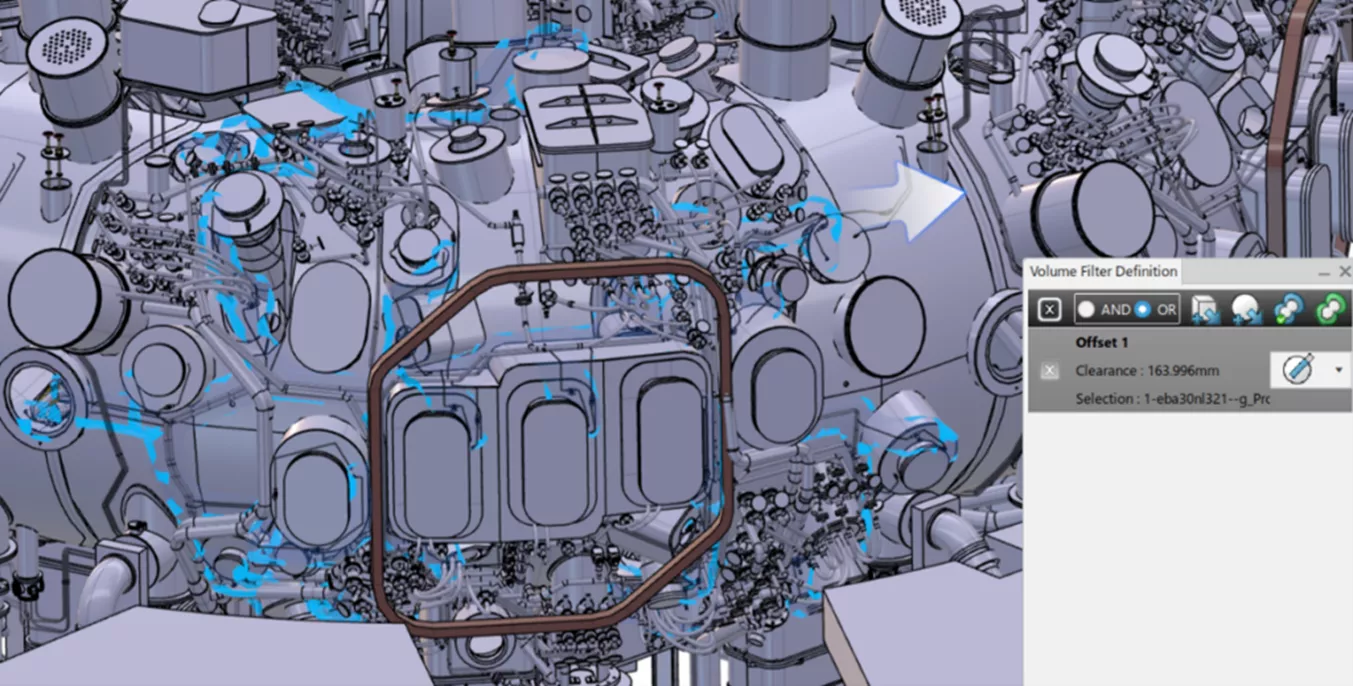

Dans la boîte de dialogue Définition du filtre de volume, différentes formes permettent de définir le volume. Sélectionnez le système de tubes et cliquez sur Type de décalage. Un décalage de volume par rapport au système de tubes sélectionné est alors créé.

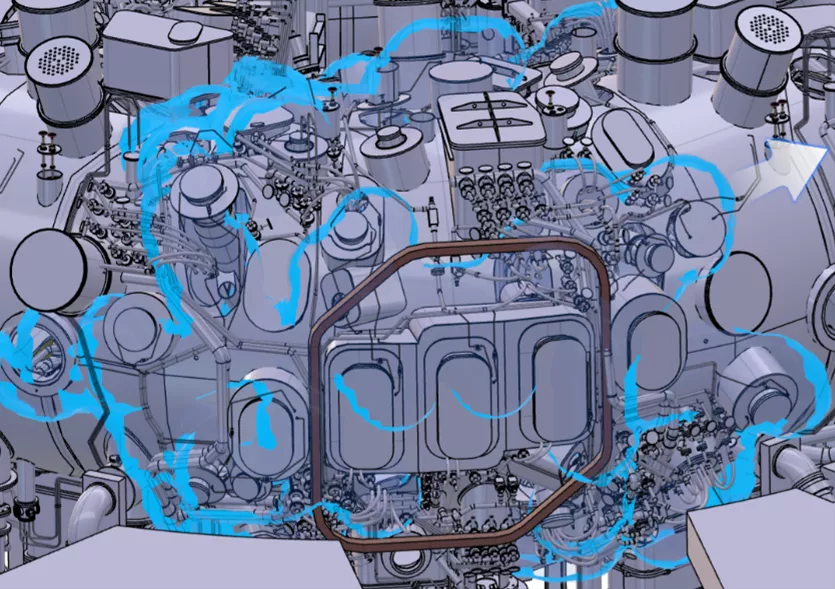

Utilisez le curseur pour redimensionner le volume :

Validez le volume pour confirmer la création du filtre de volume.

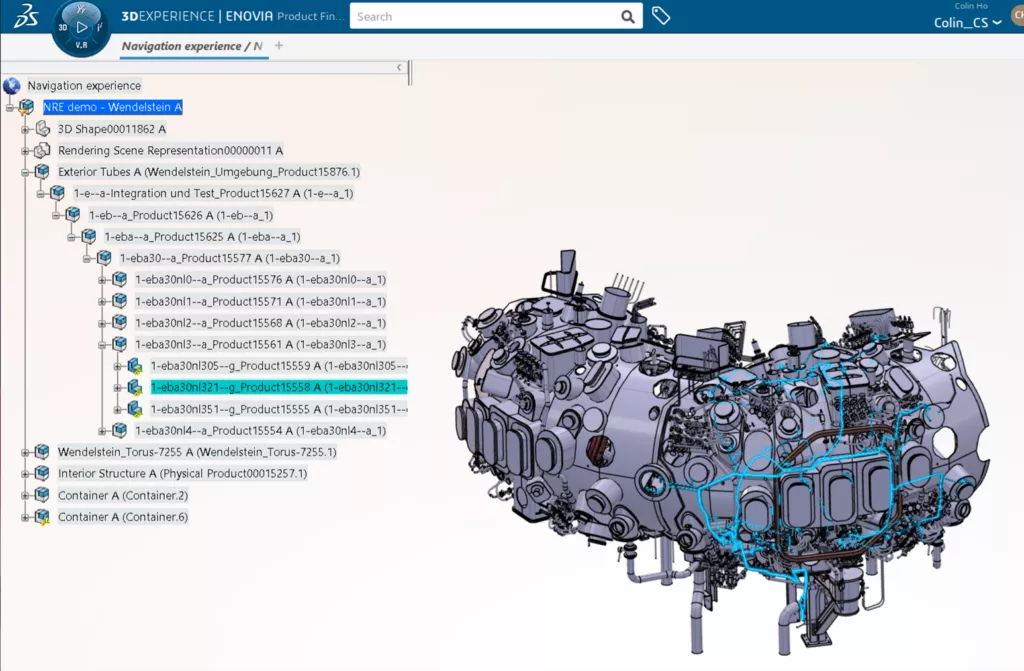

Une fois le filtre de volume appliqué, l'assemblage est filtré, enlevant toutes les pièces qui ne touchent pas le volume défini.

Et voilà ! Grâce à la capacité de filtrage dans 3DEXPÉRIENCE, une tâche qui aurait pris des heures avec un logiciel de CAO classique, peut désormais être réalisée en quelques clics seulement.

Des questions ?

Si vous avez des questions ou souhaitez en savoir plus sur la façon de travailler avec de grands assemblages dans3DEXPÉRIENCE, s'il vous plaît Contactez-nous.

Vous voulez en savoir plus ? Consultez d’autres conseils et tutoriels ci-dessous ou sur notre site Chaîne YouTube 3DEXPERIENCE.  Joignez-vous au Communauté GoEngineer pour créer des messages sur le forum, participer à des concours de design et répondre aux questions des autres Plateforme 3DEXPÉRIENCE utilisateurs.
