SOLIDWORKS Électrique : adoption d'un système de bibliothèque

Vous êtes-vous déjà demandé si SOLIDWORKS Électrique Vous avez peut-être du contenu de bibliothèque dont vous n'aurez peut-être jamais besoin ? Ou peut-être avez-vous de la difficulté à distinguer les pièces de votre entreprise de celles d'autres sources ? Vous avez peut-être remarqué que certaines de vos pièces utilisées ne sont que partiellement terminées dans SOLIDWORKS Electrical, tandis que d'autres sont entièrement finalisées. Si filtrer le contenu spécifique à votre entreprise est devenu fastidieux, cet article est là pour vous aider.

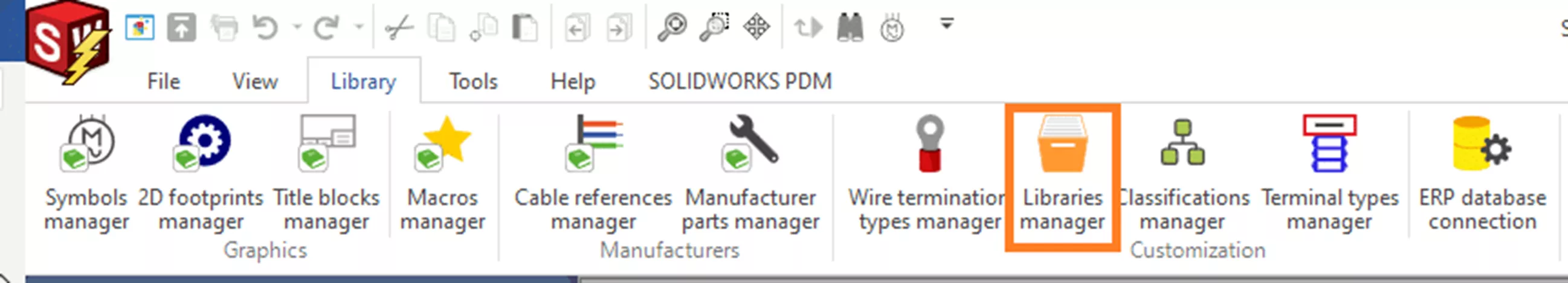

SOLIDWORKS Electrical facilite la création de bibliothèques pour l'organisation ton pièces fabriquées, symboles, cartouches, références de câbles et macros. Pour commencer, rendez-vous simplement sur Bibliothèque onglet et cliquez sur le Responsable des bibliothèques.

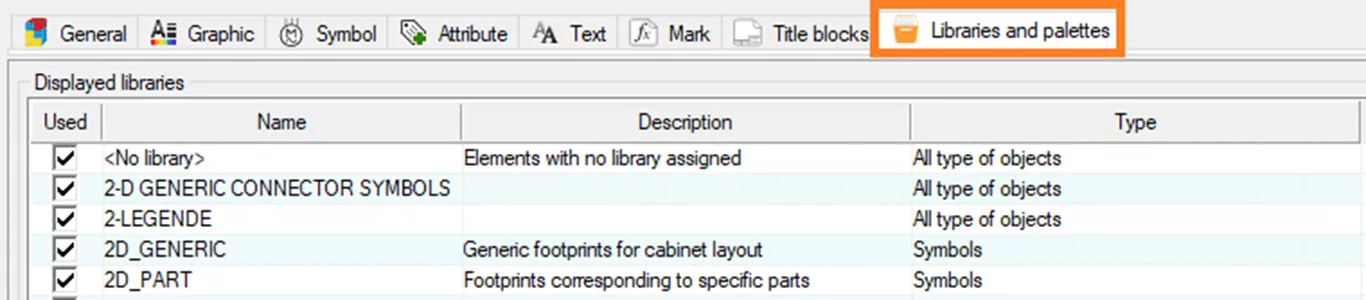

Dans le Paramètres de configurationVous pouvez aussi spécifier les bibliothèques que votre projet filtre automatiquement. Intégrer cette option à un modèle est une excellente idée : cela vous permet d'organiser l'ensemble des éléments et du contenu de votre entreprise tout en garantissant la disponibilité du reste du contenu si nécessaire. Il est recommandé de créer un système à deux bibliothèques pour séparer le contenu en cours de développement de votre entreprise du contenu approuvé.

L'un des petits défis d'un système de bibliothèque d'entreprise est de savoir comment confirmer que tous les composants utilisés dans un projet proviennent d'une bibliothèque d'entreprise bien organisée. Heureusement, il existe deux méthodes efficaces pour y parvenir, et je recommande fortement de les utiliser toutes les deux.

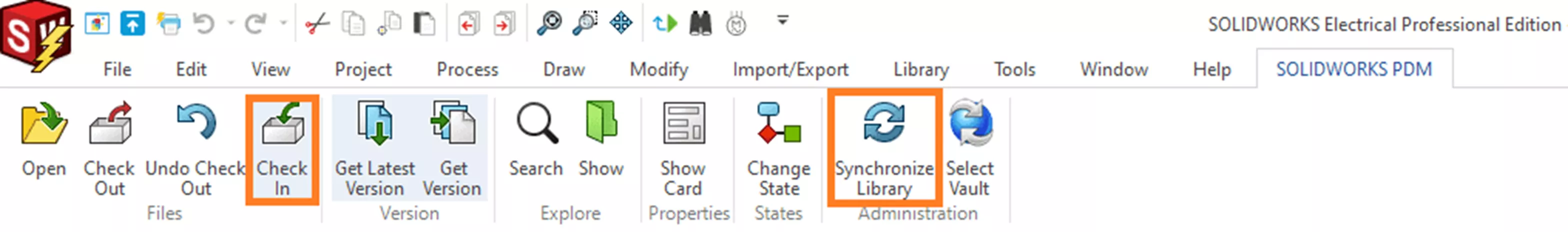

Tout d’abord, vous pouvez facilement installer l’outil PDM Connector pour vous aider à synchroniser des bibliothèques spécifiques avec SOLIDWORKS PDMLorsque vous archivez un projet, un avertissement utile s'affiche indiquant les parties de votre projet qui ne sont pas incluses dans votre bibliothèque synchronisée. Ainsi, en synchronisant uniquement les bibliothèques de l'entreprise avec PDM, nous créons un excellent moyen de vérifier tout contenu que nous pourrions utiliser et qui se trouve en dehors de notre système de bibliothèque.

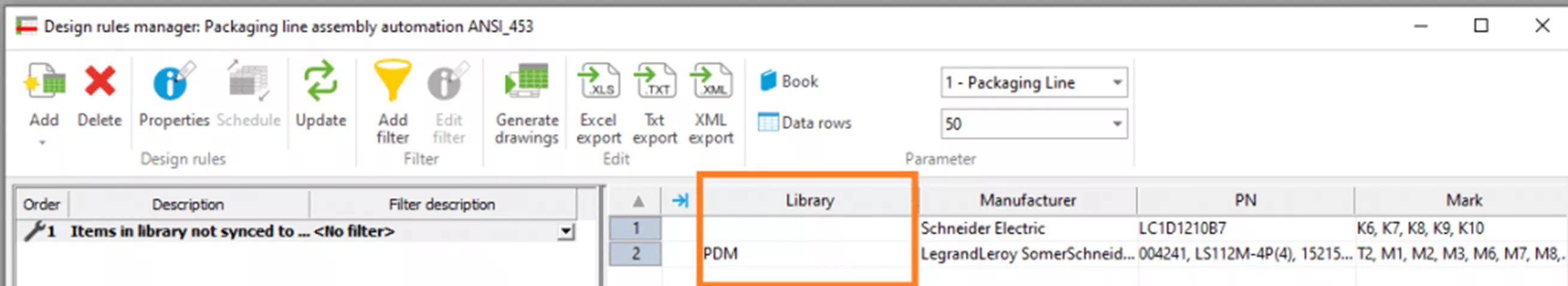

La deuxième méthode consiste à créer un outil utile de vérification des règles de conception qui fournit des informations sur les pièces absentes des bibliothèques de votre entreprise. Vous pouvez facilement consulter régulièrement cet outil de vérification des règles de conception, et la bonne nouvelle est qu'il ne nécessite pas de vérification PDM.

Maintenant que nous comprenons les avantages d’avoir une bibliothèque d’entreprise ou un système d’approbation de bibliothèque, l’étape suivante consiste à déterminer la meilleure façon de transférer nos composants usagés de leurs différentes bibliothèques vers le nouveau système de bibliothèque.

Dans vos différents gestionnaires SOLIDWORKS Electrical, vous pouvez facilement filtrer et sélectionner plusieurs éléments, puis modifier les bibliothèques d'un seul coup à l'aide de l'icône de propriété. Cependant, la difficulté réside dans le filtrage initial de tout le contenu de votre entreprise. Pour identifier ce contenu, vous pouvez exporter un rapport vers Excel incluant le fabricant et la référence de chaque projet existant. Ensuite, vous pouvez facilement ajouter une colonne à ces documents pour spécifier les bibliothèques vers lesquelles déplacer les pièces.

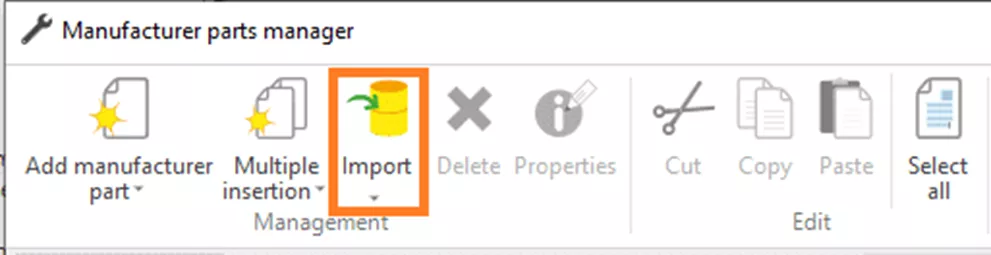

Vous pouvez facilement importer ce nouveau document Excel, en déplaçant en douceur tous les anciens composants du projet dans leurs bibliothèques désignées.

Grâce à cette mise à niveau, vous pouvez maintenant organiser le contenu de vos projets existants dans la bibliothèque de l'entreprise. Un processus d'approbation est même inclus pour valider et documenter minutieusement chaque partie. De plus, pour les nouveaux projets, vous pouvez vérifier en toute confiance qu'ils utilisent du contenu soigneusement épuré par l'entreprise, grâce à une vérification des règles de conception ou à l'archivage dans PDM. Cela nous permet non seulement de renforcer la confiance dans l'intégrité du contenu de votre base de données, mais aussi de tirer pleinement parti des fonctionnalités d'automatisation et de standardisation disponibles dans PDM. SOLIDWORKS Électrique.
