Modifier l'orientation de la fente à l'aide de la fonction Assistant de perçage SOLIDWORKS

Article de Dylan Funk sur oct. 03, 2025

Dans le soutien technique, on nous demande souvent : « Comment modifier l'orientation d'un emplacement à l'aide de l' SOLIDWORKS Assistant de perçage ? Bien qu'il existe plusieurs méthodes pour y parvenir, cet article présente la méthode la plus simple. Il vous montrera aussi comment lier cette valeur d'orientation à une équation pour modifier facilement l'angle.

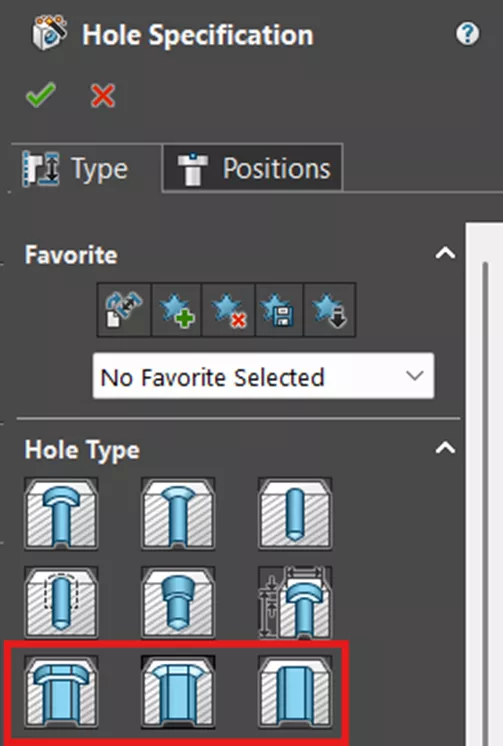

Il existe trois types de fentes dans la fonction Assistant de perçage, situés au bas des options (de gauche à droite : fente à contre-alésage, fente à fraiser, fente).

Available Slot Types within SOLIDWORKS Hole Wizard Feature

Après avoir sélectionné un type de fente, déterminez la norme, la taille, l'ajustement, la longueur, les conditions finales, etc. Une fois les options définies pour la fente, placez la fente à l'emplacement souhaité.

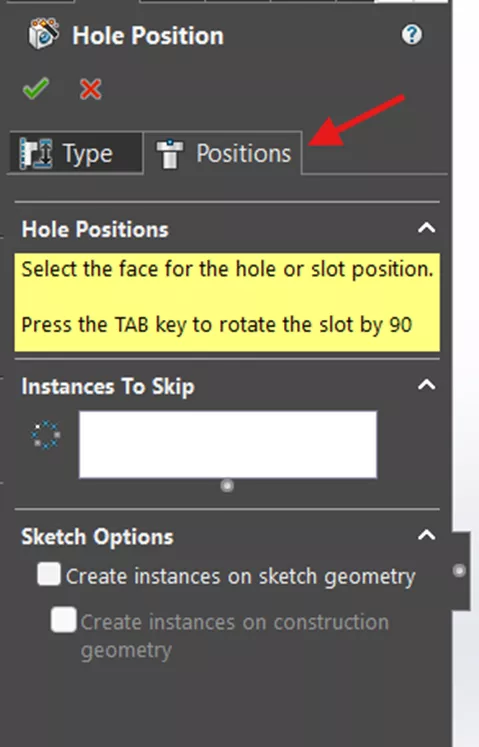

Pour placer l'emplacement, sélectionnez Postes en haut de l'écran.

Positions Tab in SOLIDWORKS Hole Positions

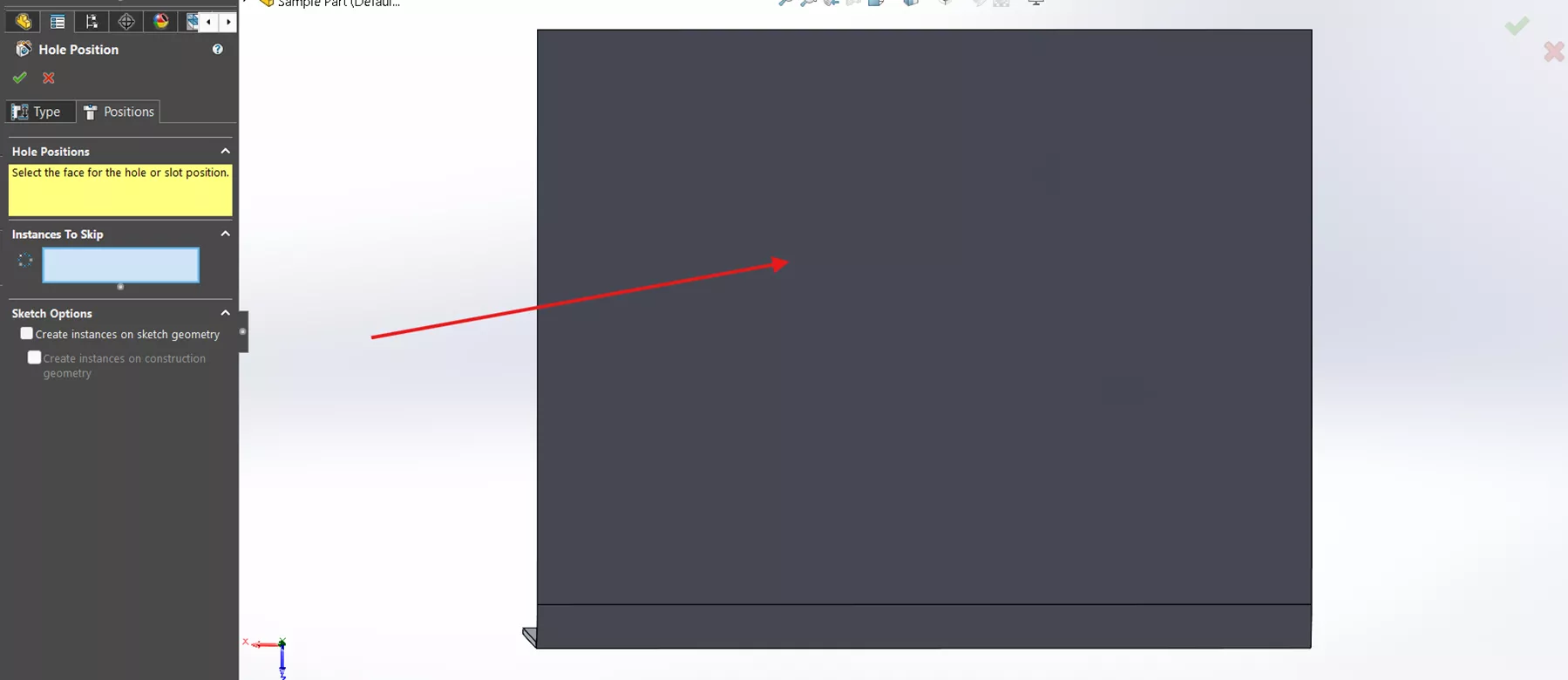

Sélectionnez la face à laquelle ajouter un emplacement.

Select a Face in SOLIDWORKS to Add a Slot to

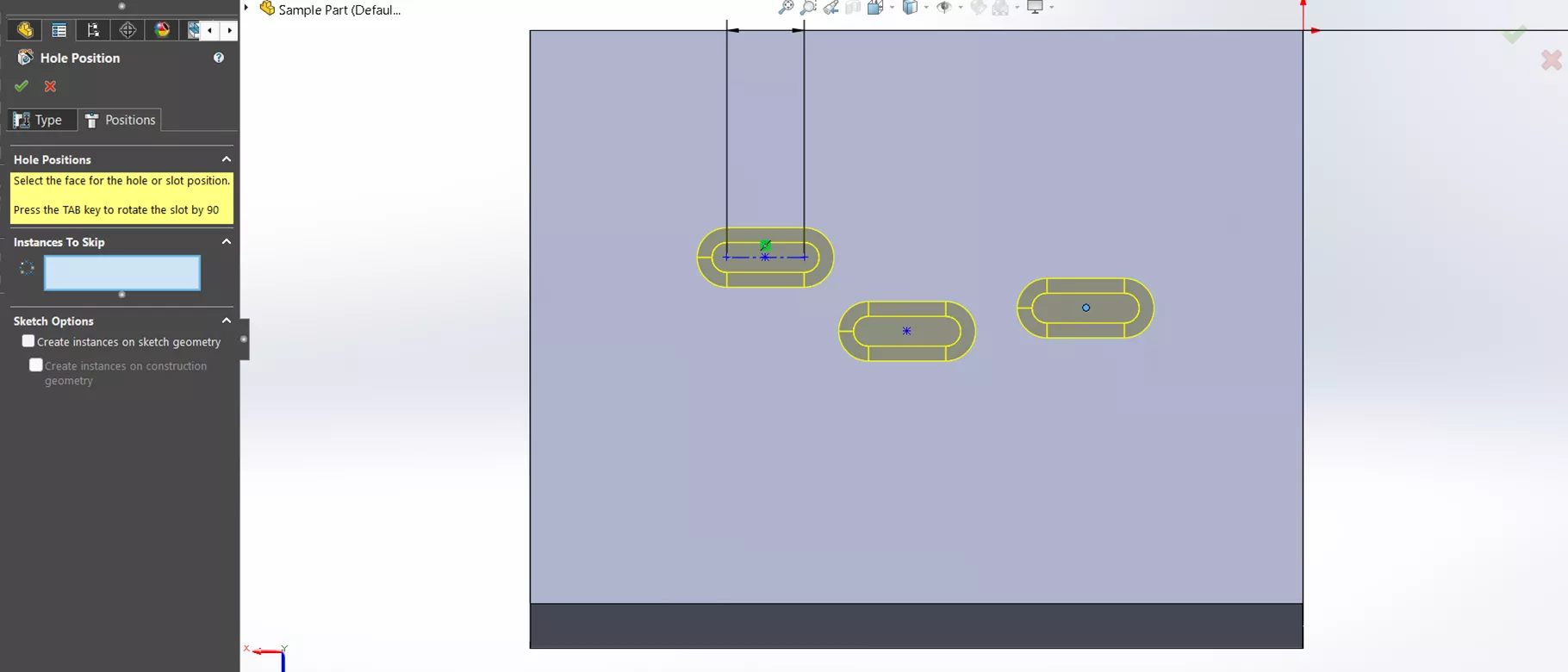

Lorsque vous cliquez sur la face, une nouvelle esquisse est créée sur cette face. Vous pouvez ensuite cliquer et déposer des points d'esquisse, chacun définissant le centre d'une fente. Vous pouvez ajouter plusieurs fentes en cliquant et en ajoutant des points (voir ci-dessous). Une fois les instances de fente ajoutées, désélectionnez l'outil Point pour poursuivre l'esquisse. Vous pouvez ensuite déplacer les points pour repositionner les instances ou supprimer celles dont vous n'avez pas besoin.

Add Multiple Slots in SOLIDWORKS

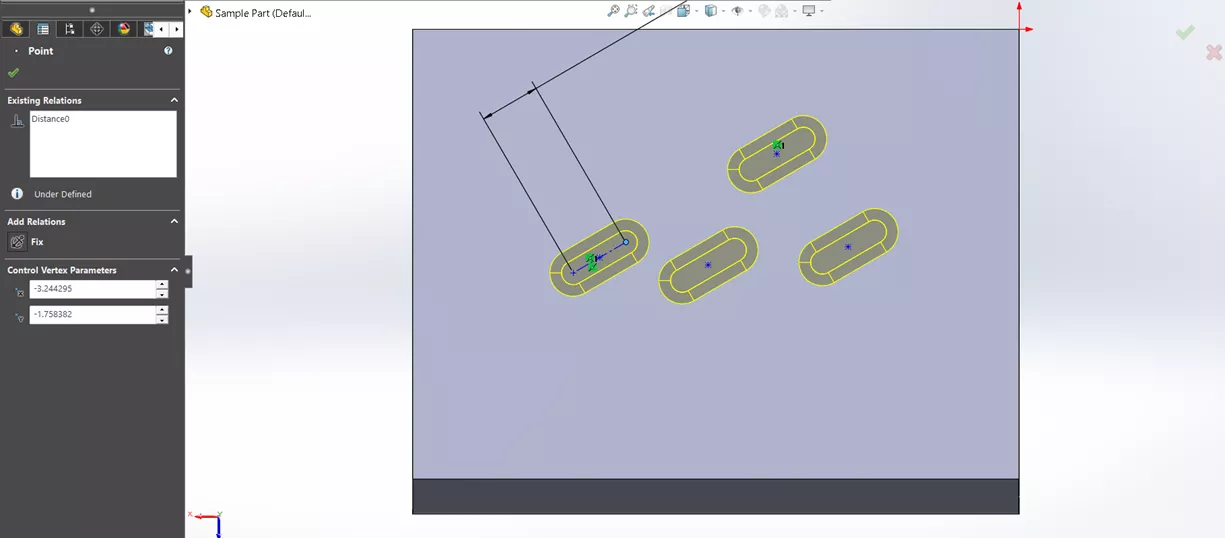

La première fente placée est bordée d'une ligne définissant la longueur et l'angle de toutes les fentes de cette fonction. Cliquez et faites glisser l'une de ses extrémités pour modifier l'orientation de toutes les fentes.

Change Slot Orientation in SOLIDWORKS

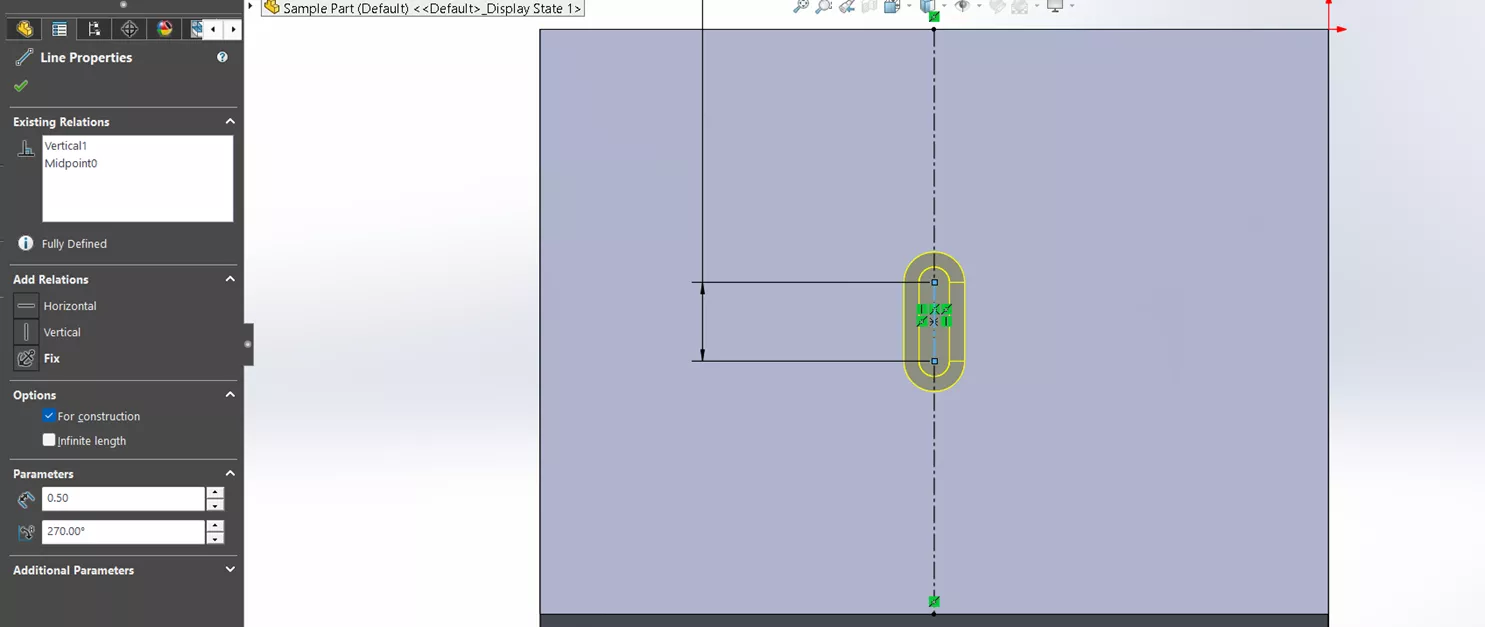

Vous pouvez également utiliser des relations et des cotations standards pour positionner les fentes à l'endroit souhaité. Par exemple, pour créer une fente verticale unique centrée sur la face illustrée, j'ai supprimé les points d'esquisse inutiles et ajouté une ligne de construction verticale pour définir un point central. Une relation coïncidente entre le centre de la fente et le point central de la géométrie de construction définit son emplacement, et une relation verticale avec la ligne de la fente définit son orientation.

Use SOLIDWORKS Standard Relations and Dimensioning to Position Slots

Si vous devez spécifier un angle pour la ou les fentes, définissez une cote angulaire entre la ligne de fente et la ligne de construction tracée, plutôt qu'une relation verticale. Pour faciliter la modification ultérieure de l'angle, vous pouvez le lier à une cote spécifiée dans vos équations, en utilisant Outils > Équations.

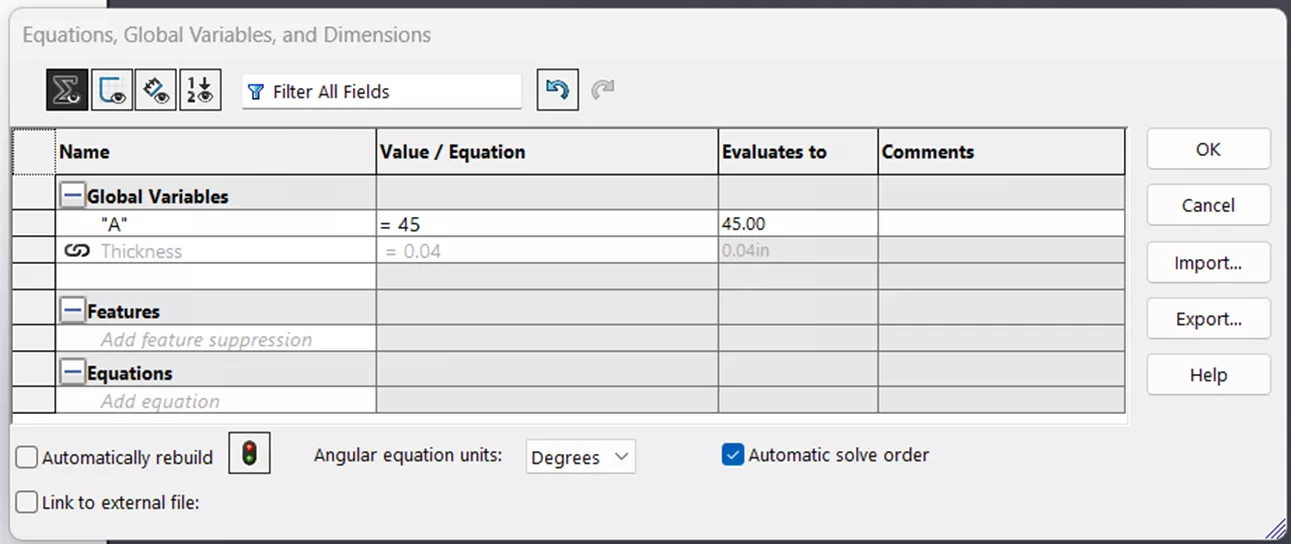

Specify SOLIDWORKS Slot Angle Equations Global Variables, Dimensions

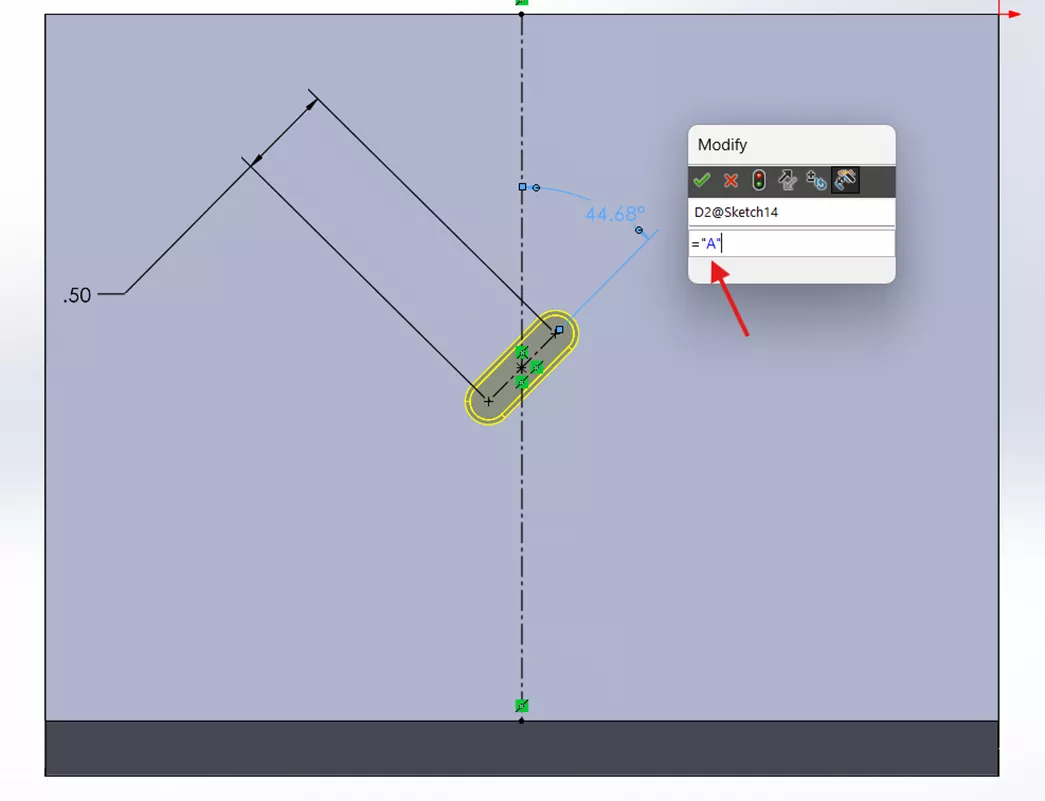

Dans cet exemple, j'ai créé une variable globale « A » et je l'ai définie à 45 degrés. Ensuite, j'ai défini la dimension de l'angle à la valeur de la variable globale.

Modify Dimensions in SOLIDWORKS

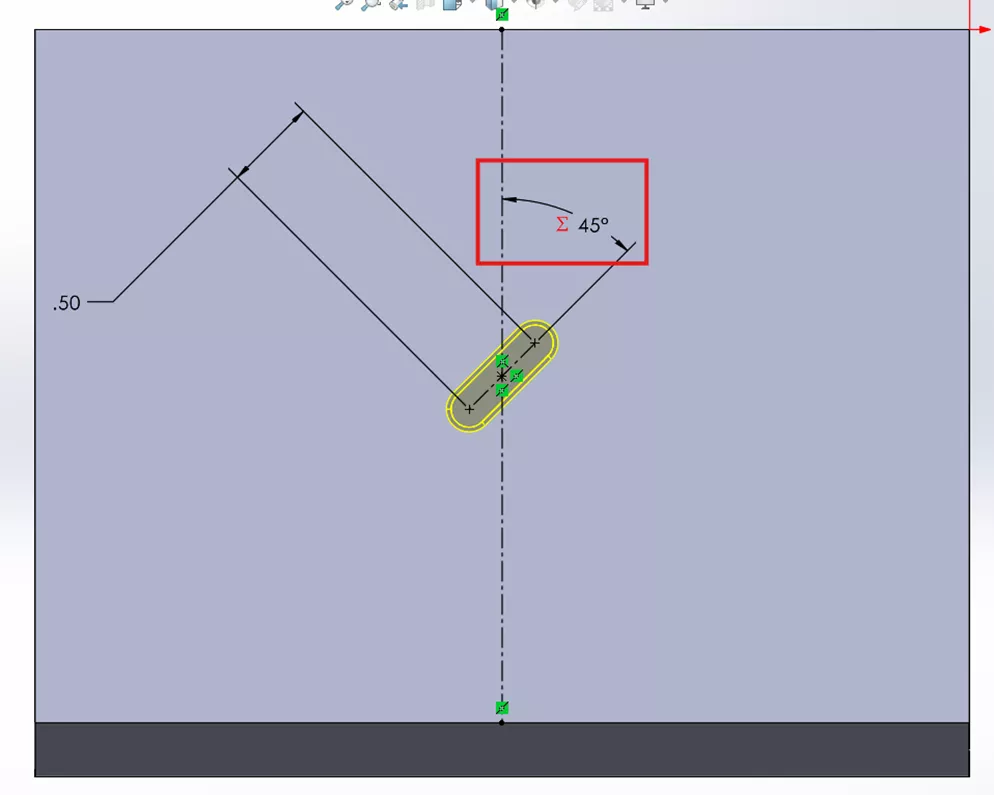

Modified Dimension in SOLIDWORKS

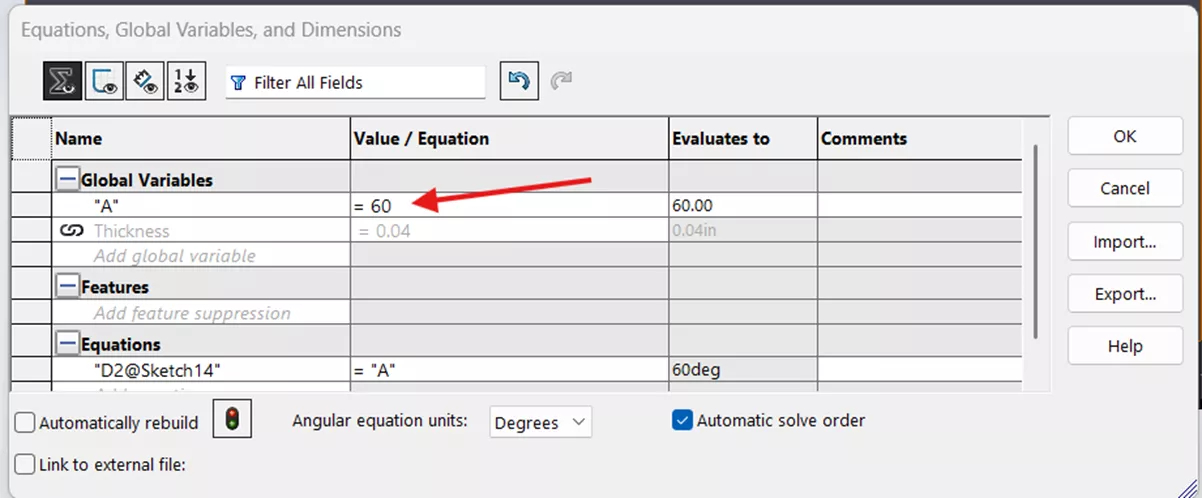

Maintenant, avec l'emplacement défini et l'angle lié à la variable globale, vous pouvez modifier l'angle à partir du Équations Tab. Par exemple, pour changer l'angle à 60 degrés, suivez les mêmes étapes que ci-dessus pour ouvrir l'onglet Équations du menu Outils. Ensuite, changez « A » à 60.

Angle Angle SOLIDWORKS Equations, Global Variables, and Dimensions

La fente se mettra désormais automatiquement à un angle de 60 degrés. Si vous voulez que la fente soit verticale, horizontale ou à un angle spécifique, vous n'aurez plus besoin de chercher et de modifier l'assistant de perçage pour le définir. Tout se fait à partir de l'onglet Équations.

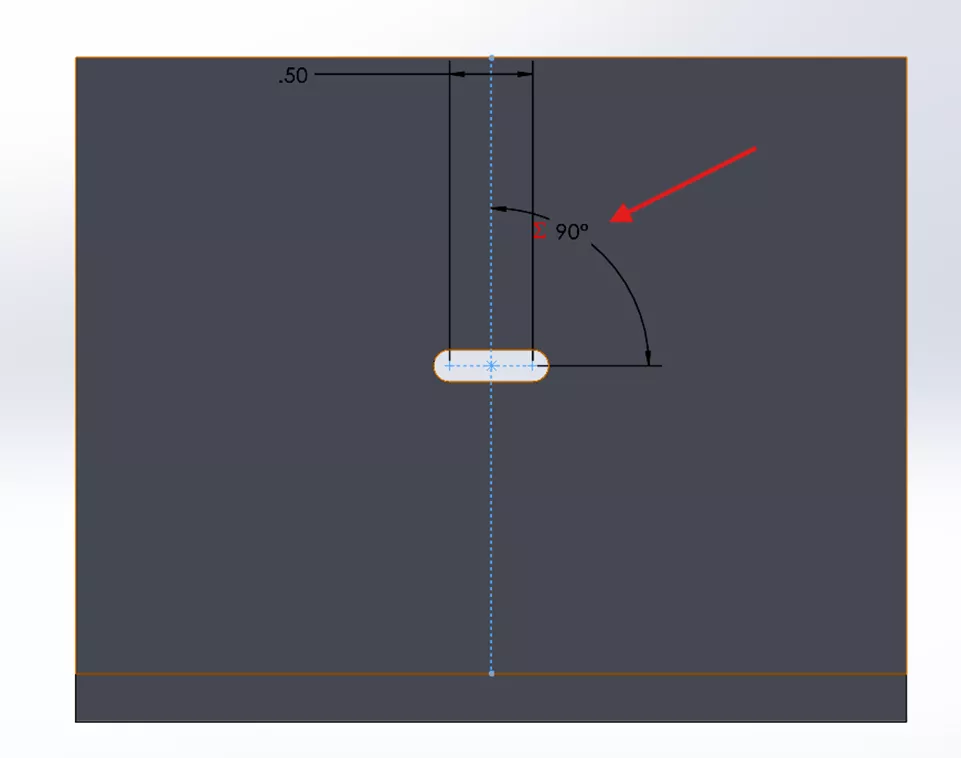

Manipulate Slot Orientation in SOLIDWORKS

Horizontal à 90°

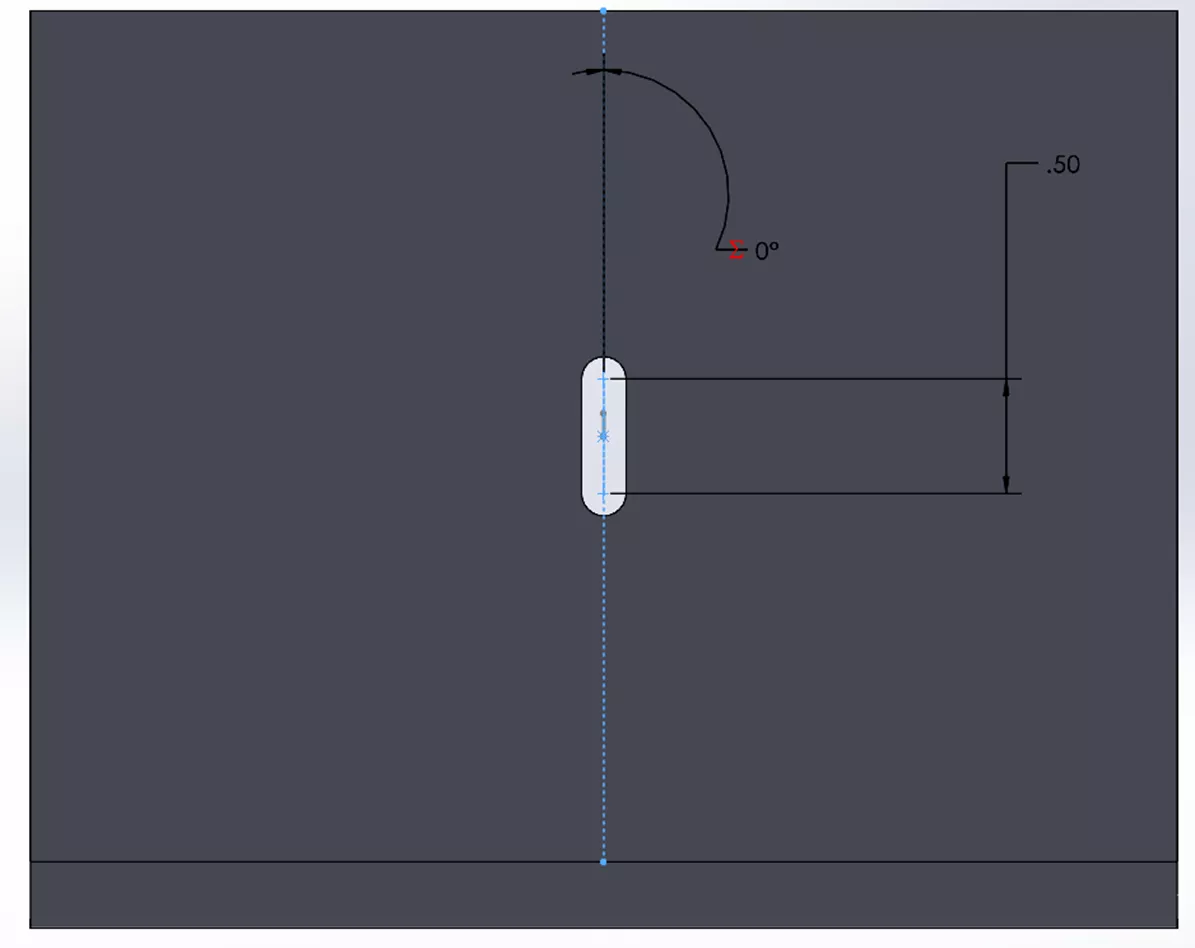

Change Slot Orientation Using SOLIDWORKS Hole Wizard Feature

Réglage vertical de 0°

Nous espérons que cet article vous permettra de manipuler facilement l'orientation et le positionnement des fentes dans l'assistant de perçage. Vous voulez en savoir plus ? Consultez d'autres tutoriels ci-dessous. De plus, consultez leCommunauté GoEngineer, où vous pouvez créer des messages sur le forum, participer à des concours de design et répondre aux questions d'autresSOLIDWORKSutilisateurs.
